Las compuertas de regulación de aire permiten controlar el caudal que circula por cada ramal de una instalación de climatización o ventilación. Son esenciales para equilibrar la red y evitar que las zonas más próximas al equipo reciban demasiado aire mientras las más alejadas quedan con un caudal insuficiente.
Disponemos de compuertas con accionamiento manual mediante palanca o tornillo y modelos preparados para incorporar servomotores. También encontrarás reguladores de lamas opuestas para rejillas y compuertas de mayor sección destinadas a instalaciones con caudales elevados.
Selecciona las medidas y el tipo de accionamiento en la ficha del producto. Para una fabricación especial o para confirmar qué compuerta necesita tu instalación, contacta con nuestro equipo.
Hay 3 productos.
Referencia: RR-DIRU-300x100-T
Marca: Industrias Diru

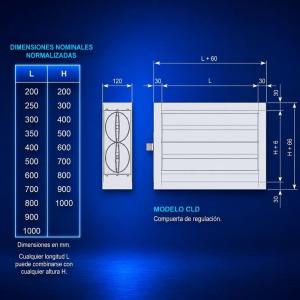

Referencia: CLD-DIRU-300x200-PAL
Marca: Industrias Diru

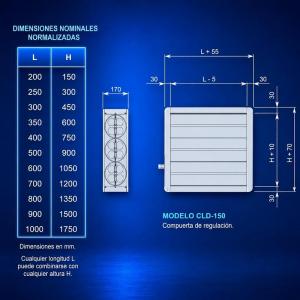

Referencia: CLD150-DIRU-300x300-PAL
Marca: Industrias Diru
Una red de conductos puede tener recorridos, longitudes y pérdidas de carga diferentes en cada ramal. Sin elementos de regulación, el aire tiende a circular por los trayectos que ofrecen menor resistencia, provocando diferencias de caudal entre las distintas estancias o zonas.
Las compuertas permiten introducir una resistencia controlada en los ramales más favorables para dirigir una mayor proporción del aire hacia los puntos más alejados. De esta manera se consigue una distribución más equilibrada y se reduce la necesidad de corregir el caudal únicamente desde las rejillas.
Las compuertas manuales se ajustan durante la puesta en marcha mediante una palanca, un tornillo u otro mecanismo mecánico. Una vez alcanzada la posición deseada, quedan fijadas para mantener un caudal estable.
Son una solución apropiada cuando la instalación no necesita modificar continuamente el reparto de aire. Se utilizan para equilibrar ramales, limitar el caudal de una zona o realizar un ajuste permanente de la red.
Las compuertas motorizadas incorporan o permiten incorporar un servomotor que modifica la posición de las lamas mediante una señal eléctrica. Se utilizan en sistemas de zonificación y en instalaciones donde el caudal debe adaptarse a la demanda de cada espacio.
Según el modelo y la configuración, el accionamiento puede trabajar con diferentes tensiones y sistemas de control. Antes de comprar es necesario comprobar la compatibilidad entre la compuerta, el servomotor y el controlador de la instalación.
Los reguladores de lamas opuestas se instalan detrás de determinadas rejillas para ajustar el paso de aire en el propio terminal. Sus lamas se mueven en sentidos opuestos, permitiendo modificar el área libre de paso.
Son útiles para realizar ajustes finales, aunque el equilibrado principal de una red debería efectuarse preferentemente cerca del inicio de cada ramal.
Las instalaciones de mayor sección requieren compuertas con perfiles y lamas adecuados para trabajar con superficies de paso más grandes. Estos modelos están destinados a redes terciarias o industriales en las que se manejan dimensiones y caudales superiores.
La longitud y la altura de la compuerta deben corresponderse con la sección interior del conducto o con el hueco previsto para el montaje. Una selección incorrecta puede producir fugas, dificultades de instalación o una reducción excesiva del paso de aire.
La compuerta debe admitir el caudal previsto sin generar una velocidad excesiva. Una sección demasiado pequeña puede aumentar la pérdida de carga, el ruido y el esfuerzo necesario para mover el aire.
El accionamiento manual resulta adecuado cuando el ajuste va a permanecer fijo. La motorización es preferible cuando se necesita abrir, cerrar o modular el paso del aire según la temperatura, el horario o la demanda de una zona.
Para equilibrar una instalación, lo habitual es colocar la compuerta cerca del inicio de cada derivación. Así se controla el caudal del ramal desde su origen y se evita depender únicamente del cierre de las rejillas terminales.
Siempre que sea posible, debe dejarse acceso al mecanismo de accionamiento para facilitar la regulación, revisión y mantenimiento posteriores.
El equilibrado busca que cada estancia reciba el caudal definido en el diseño. Normalmente se realiza mediante compuertas manuales que permanecen en una posición fija una vez ajustadas.
La zonificación modifica el funcionamiento de la instalación según la demanda de cada zona. Para ello se utilizan compuertas motorizadas conectadas a termostatos o a un sistema de control.
Aunque ambos procesos utilizan elementos similares, su finalidad es diferente. Una instalación zonificada también necesita estar correctamente equilibrada para funcionar de forma estable.
Cuando las medidas estándar no se adaptan al proyecto, es posible solicitar compuertas con dimensiones o configuraciones especiales. Para estudiar una fabricación a medida necesitamos conocer la anchura, la altura, el caudal aproximado, el tipo de accionamiento y las condiciones de montaje.
Para completar la red también puedes consultar nuestros conductos y plenums de aire acondicionado y nuestras rejillas de ventilación.
La compuerta manual se regula mecánicamente y mantiene una posición fija. La motorizada incorpora un actuador que permite modificar su apertura mediante una señal eléctrica o un sistema de control.
¿Dónde se instalan las compuertas de regulación?Para equilibrar una red suelen instalarse cerca del inicio de cada derivación. También pueden colocarse detrás de determinadas rejillas cuando se necesita realizar un ajuste terminal.
¿Una compuerta cerrada puede provocar ruido?Sí. Si se cierra demasiado una compuerta puede aumentar la velocidad y la presión en otros puntos de la red, generando ruido o turbulencias. El ajuste debe realizarse teniendo en cuenta el conjunto de la instalación.
¿Cómo sé qué servomotor necesita la compuerta?Hay que comprobar el par necesario, la tensión de alimentación, el tipo de señal de control y el recorrido de apertura. El actuador debe ser compatible con el eje y las características de la compuerta.
¿Fabricáis compuertas con medidas especiales?Sí, pueden estudiarse soluciones con dimensiones o configuraciones específicas. Para preparar la propuesta es necesario facilitar las medidas, el tipo de accionamiento y los datos principales de la instalación.
