Instalación de marcos para rejillas y huecos en tabiques según instalación:

En cada habitáculo de la vivienda se deben de instalar una o más rejillas de impulsión y una o más rejillas de retorno excepto en la cocina que solo se instalarán rejillas de impulsión.

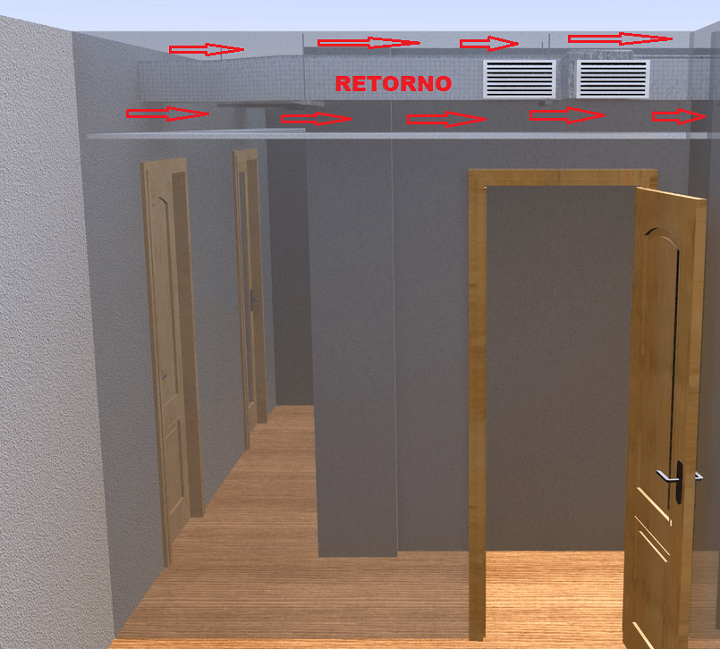

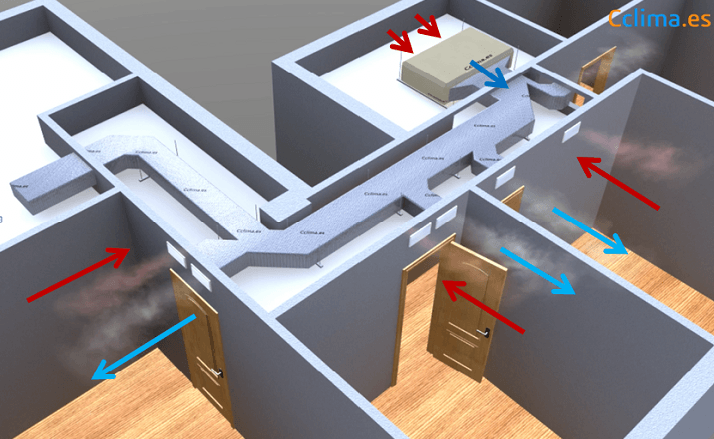

Explicación de retorno de aire

El aire de la habitación vuelve a la aspiración de la máquina de aire acondicionado a través de la rejilla de retorno por el hueco libre que queda entre el forjado y el falso techo, por aquí es muy común que haya otras instalaciones como fontanería y electricidad.

En el siguiente enlace hay un vídeo que  explica perfectamente que criterios debemos seguir para que nuestra instalación tenga un buen retorno de aire y no tengamos problemas de olores y rendimiento de la máquina de aire acondicionado, la falta de retorno es el 95% de problemas por olores desagradables que nos hemos encontrado en instalaciones de climatización por conductos.

En la siguientes imágenes detallamos los criterios a seguir para ubicar los marcos de montaje de las rejillas en la pared.

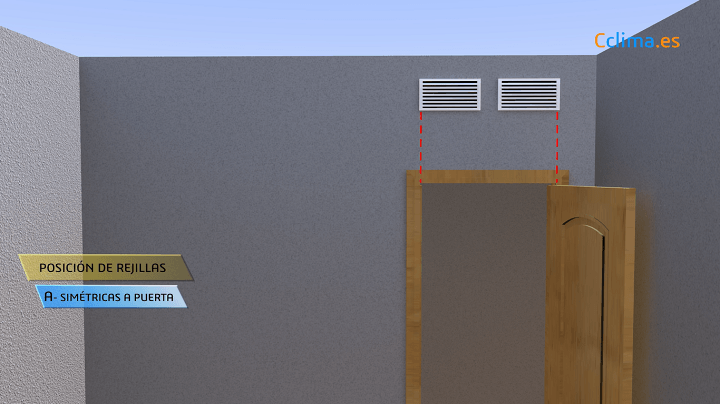

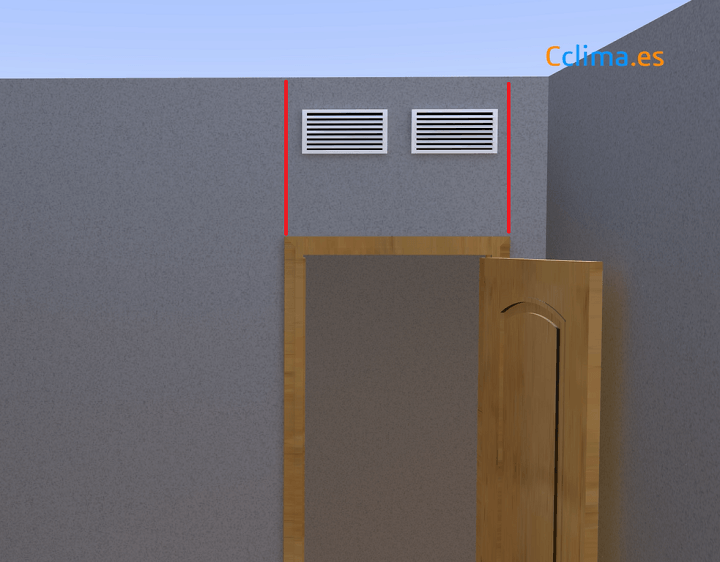

Como ejemplo, para ubicar los marcos de las rejillas cuando la impulsión y el retorno se sitúan encima de la puerta utilizamos de referencia, en este caso, las líneas internas del marco de la puerta (las líneas rojas de la imagen) así siempre quedan simétricas.

También podríamos usar las líneas exteriores del marco de la puerta, como en la siguiente imagen

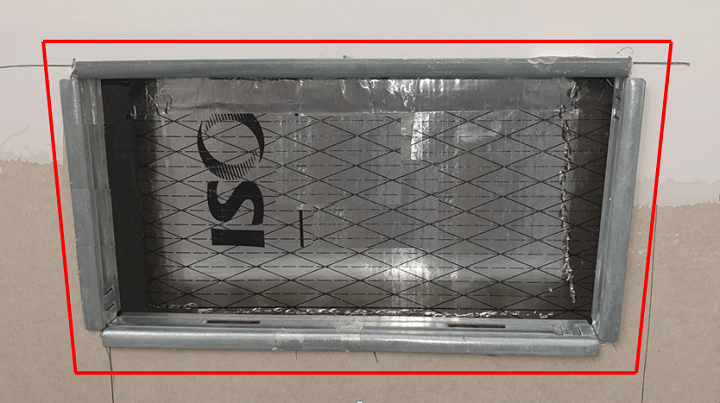

con la precaución de no dejar el marco pegado a la pared o al techo ya que el perfil de la rejilla sobresale 2 o 3 cm, como indica la línea roja.

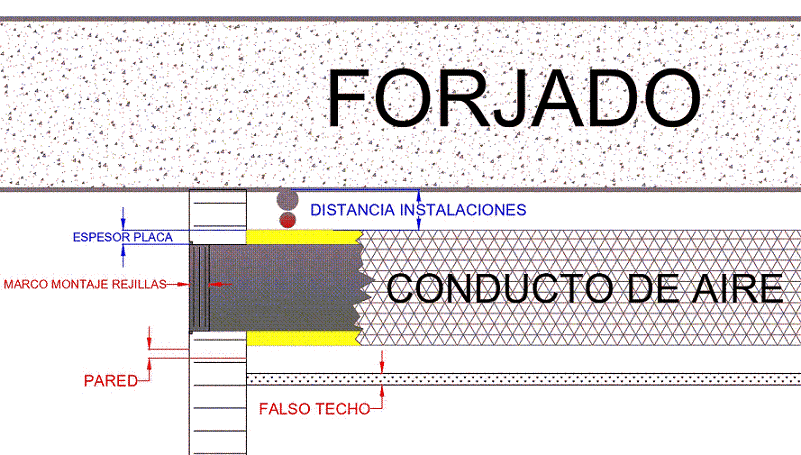

Distancia entre techo y marco de montaje de rejillas:

Para calcular esta distancia hay que tener en cuenta que instalaciones van a ir por encima de los conductos de aire, las instalaciones más frecuentes son la instalación de fontanería, de electricidad o la línea frigorífica de la máquina, estaremos pendientes de que vayan lo más pegadas al techo, si estas instalaciones se cruzan en algún punto debemos medir esa altura, por ejemplo: 60 mm desde el techo y el espesor de la placa con la que fabricamos los conductos es de 25 mm, la medida entre el techo y el marco de montaje sería, 60 mm + 25 mm = 85 mm.

Es muy importante tener claras las medidas porque cuanto más bajemos el marco de montaje del techo o forjado más nos bajará el falso techo que oculta los conductos de aire.

También puede pasar que esa estancia tenga moldura de escayola o alguna decoración que no tengamos previsto entonces habría que ver cuánto hay que bajar el conducto y tener en cuenta los 25 mm del espesor de la placa de fabricación de conductos.

Medidas de conductos y de marcos de montaje:

Lo normal en viviendas es que los conductos midan de altura exterior 200 mm (150 mm interior) con el fin de no bajar mucho el falso techo por donde discurren los conductos, en este caso los marcos de rejillas y las rejillas que se instalen en pared serán de 150 mm de altura (H). En algunos casos se hacen los conductos de 150 mm de altura exterior (100 mm interior) pero no son recomendables, en este caso los marcos y rejilla que se instalen en pared serán de 100 mm de alto (H).

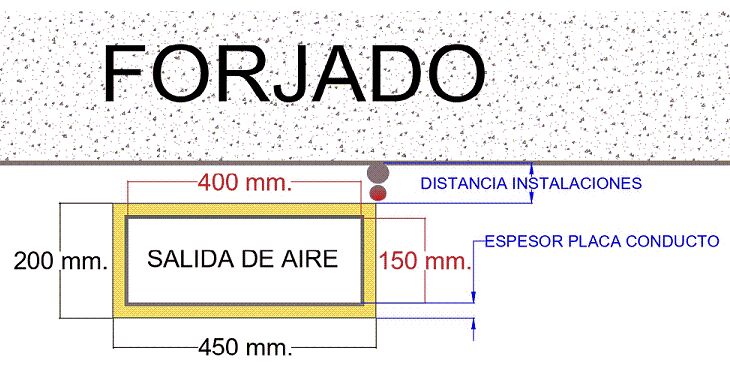

En la siguiente imagen tenemos un ejemplo de un conducto de 200 x 450 mm de medidas exteriores acotado en color negro y de 150 x 400 de medidas interiores acotado en color rojo, en el caso de que ese conducto sea la salida de aire su marco de montaje de rejilla seria de 150 x 400 mm. El marco de montaje se situara en las medidas interiores del conducto.

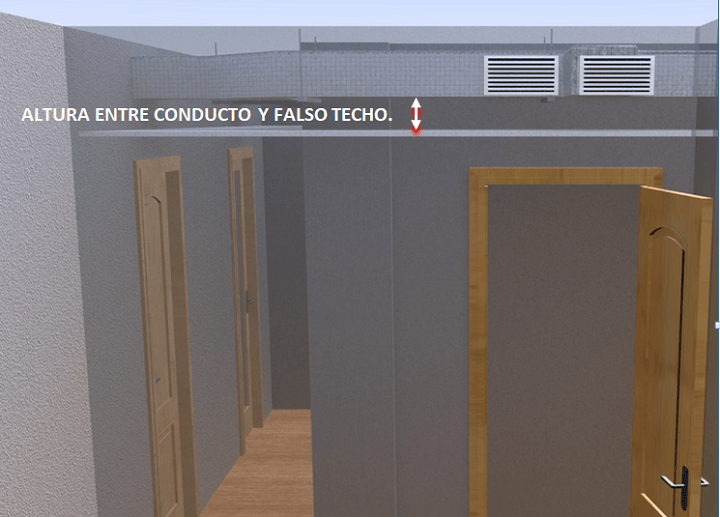

Distancia entre conducto de aire acondicionado y falso techo:

Este hueco es muy importante porque es por donde pasa la mayor parte del aire de retorno hasta la aspiración de la máquina de aire acondicionado si se deja poco hueco corremos el riesgo de que la maquina pierda rendimiento y coja aire de lugares no deseados como desagües. En este punto hay que estar atento porque siempre se va a intentar instalar el techo lo más alto posible reduciendo el retorno hasta casos extremos en que tengamos estancias que no funcionen correctamente.

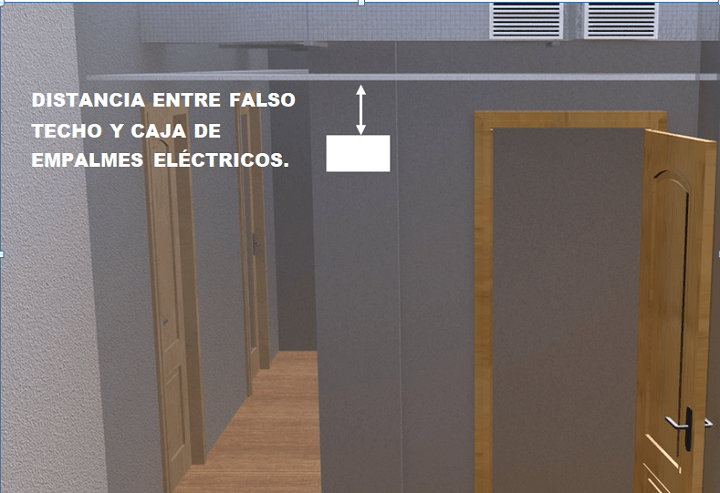

Distancia entre caja de empalmes eléctricos y el falso techo:

Cuando marquemos los marcos de montaje de rejillas calcularemos la distancia de las cajas de empalmes para que se puedan registrar una vez puesto el falso techo.

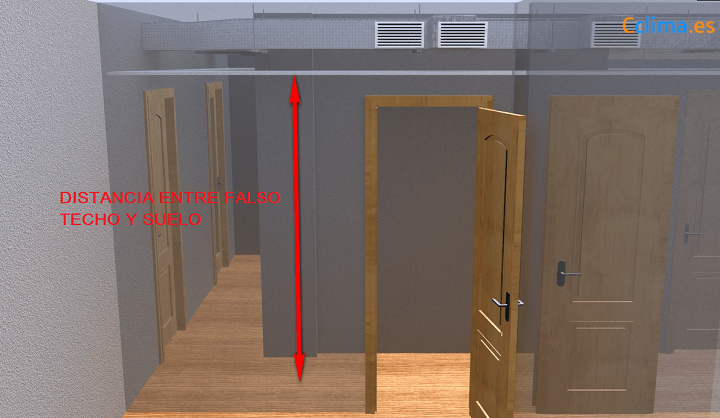

Distancia entre falso techo y suelo:

Es la distancia a la que quedará el falso techo en la zona que discurran los conductos.

Instalación de Rejillas:

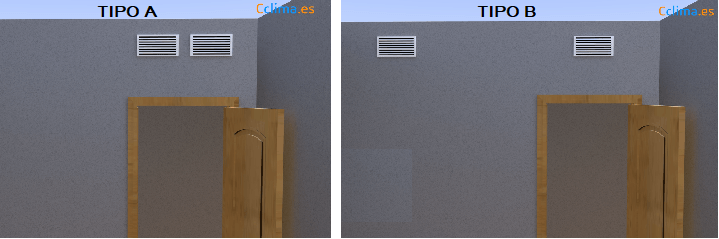

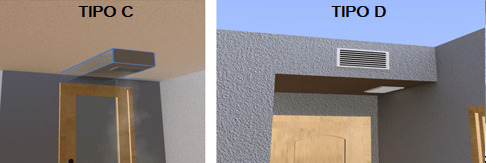

Las rejillas pueden instalarse de diferentes maneras, en pared como ya hemos explicado anteriormente (tipo A), en pared con rejilla de impulsión centrada en puerta y retorno separado (tipo B) y en techo (tipos C y D) son las más frecuentes.

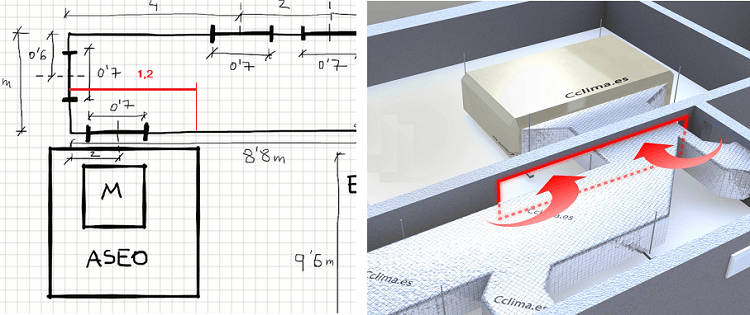

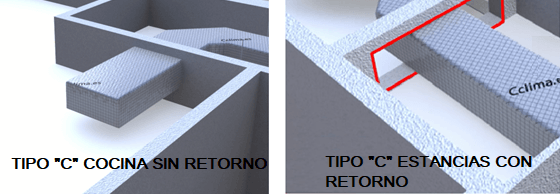

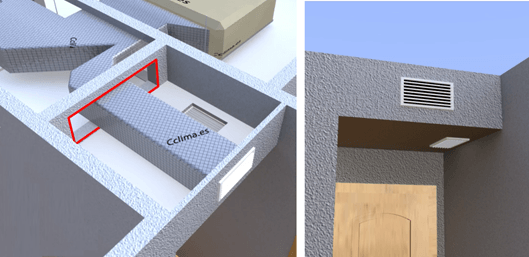

En el tipo C la rejilla va instalada en el techo y su retorno se podrá instalar en cualquier parte de ese techo excepto en cocinas que no instalaremos retorno por los olores y sellaremos bien el conducto en el tabique como se ve en la imagen, tener en cuenta la rotura del tabiquillo para que el retorno de aire pueda regresar sin dificultad a la unidad interior (marcado en color rojo imagen 2). Si se climatiza un baño se actuara igual que si se tratase de una cocina.

En el tipo D se pueden instalar las rejillas con la impulsión en el frontal y retorno en la parte baja (igual que en foto) o con impulsión y retorno en el frontal o con impulsión y retorno en la parte baja.

Fijación de los marcos de montaje a paredes y techos:

       - En paredes de ladrillos para fijar los marcos de montaje habrá que hacer un hueco con la medida del marco y fijarlo con yeso con los tipos y medidas explicados anteriormente.

       - En paredes o techos de yeso laminado, cartón yeso o pladur, para fijar los marcos bastará con hacer un hueco con un cúter o serrucho y fijando el marco                                                               con ayuda de las pestañas y de pasta de agarre.

       - En techos de escayola se realizará un hueco con serrucho y se fijaran los marcos con la ayuda de las pestañas y con escayola.

Siempre intentaremos instalar las rejillas de manera que evitemos la impulsión de aire directa sobre los ocupantes.

COMO REALIZAR LAS MEDIDAS Y LOS DATOS PARA SOLICITAR UN PRESUPUESTO DE CÁLCULO, FABRICACIÓN Y ENVÍO DE INSTALACIÓN DE CONDUCTOS DE AIRE ACONDICIONADO:

Hay 3 tipos de medidas que nos puedes facilitar:

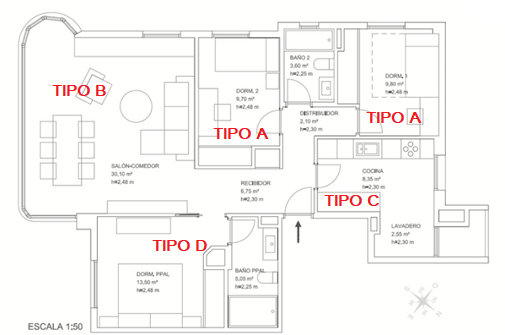

       A) Plano del local o vivienda en PDF o CAD:

1. Envío de plano pdf o cad.
2. Especificar el tipo de instalación de rejilla a usar en cada estancia tipo A, B, C, D (explicado anteriormente).
3. Ubicación y modelo de máquina de aire acondicionado.

En algunos casos las medidas reales no coinciden con las medidas del plano.

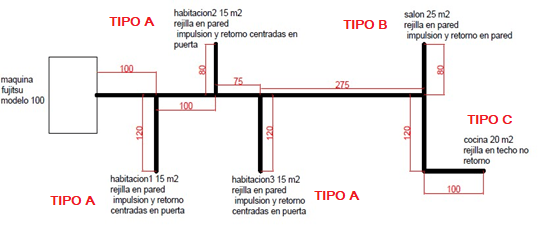

       B) Plano con las longitudes de los conductos:

1. Medir un plano con las longitudes de cada tramo.
2. Medir metros cuadrados de cada estancia.
3. Especificar el tipo de rejilla a usar en cada estancia tipo a, b, c, d (explicado anteriormente).
4. Ubicación y modelo de máquina de aire acondicionado.

Este tipo de medida no es muy precisa en viviendas u oficinas con estancias pero es muy valido para zonas diáfanas.

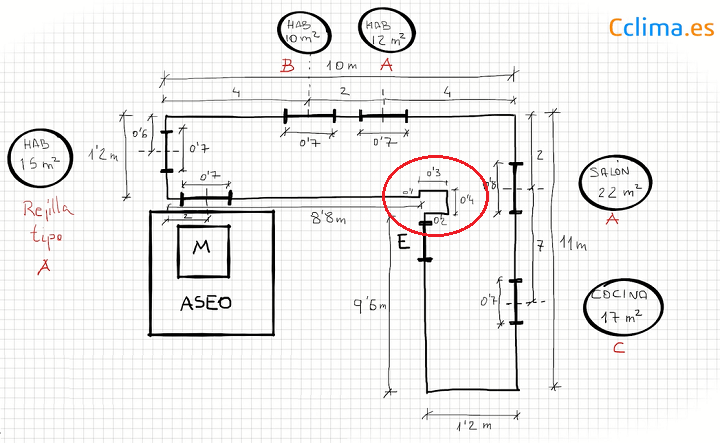

       C) Medida a mano de la zona por donde se van a instalar los conductos:

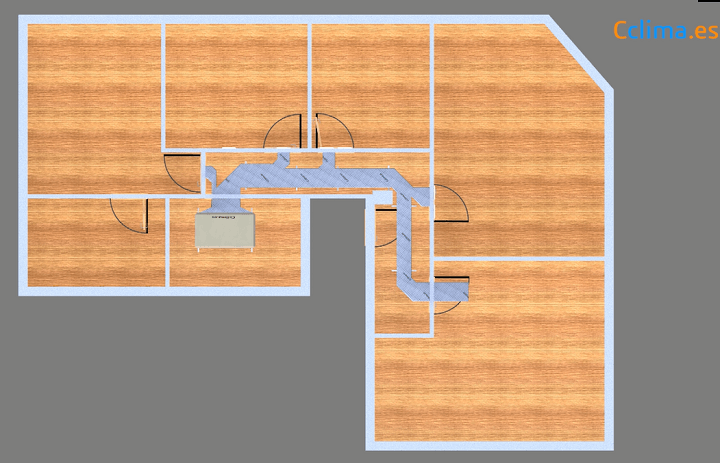

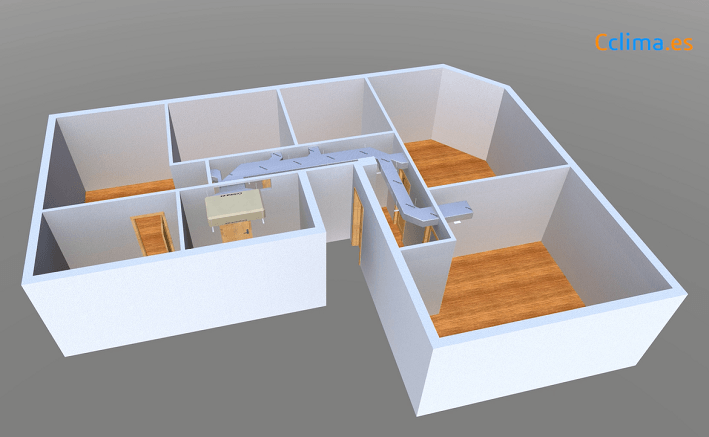

Normalmente los conductos de aire acondicionado discurren por el pasillo de la vivienda en ese caso:

1. Mediremos todo el perímetro del pasillo, es importante medirlo todo sin dejar ninguna esquina como indicamos en el plano con círculo rojo.
2. Medir distancias del centro de cada puerta a paredes.
3. Medir ancho de hueco de puertas.
4. Medir los metros cuadrados de cada estancia.
5. Especificar el tipo de rejilla a usar en cada estancia tipo a, b, c, d (explicado anteriormente).
6. Medir hueco disponible de salida de conducto principal (tomando de referencia alguna pared) de aire acondicionado como en imagen y línea roja en plano C, medidas a mano.

7. Modelo de máquina de aire acondicionado a instalar, si no lo tienes claro podemos asesorarte.

Cuanta más información nos facilites mejor por ejemplo plano de arquitectura y medidas a mano.

Envío de diseño de conductos:

Una vez recibido los datos, realizaremos el cálculo y diseño de la instalación y te la enviaremos para que nos confirmes que la instalación es válida y poder empezar a fabricar la instalación y enviarla lo más rápido posible a la dirección que nos indiques.
