REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 100 x 250 COLOR BLANCO + MARCOS MONTAJE

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

11,58 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

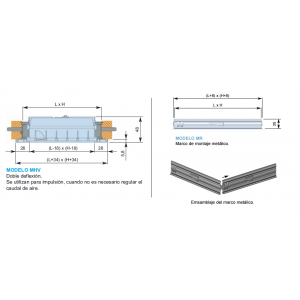

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
100
Largo L (mm)
250
Alto x Largo (mm)
100 x 250
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 284
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 250 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,9
100 M3/H PRESION EFECTIVA MM.C.A
0,21
100 M3/H ALCANCE METROS
3,1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
3,7
200 M3/H PRESION EFECTIVA MM.C.A
0,82
200 M3/H ALCANCE METROS
6,1
200 M3/H POTENCIA SONORA DB
16
300 M3/H VELOCIDAD EFECTIVA M/S
5,6
300 M3/H PRESION EFECTIVA MM.C.A
1,85
300 M3/H ALCANCE METROS
9,2
300 M3/H POTENCIA SONORA DB
23
400 M3/H VELOCIDAD EFECTIVA M/S
7,4
400 M3/H PRESION EFECTIVA MM.C.A
3,29
400 M3/H ALCANCE METROS
12,2
400 M3/H POTENCIA SONORA DB
29
500 M3/H VELOCIDAD EFECTIVA M/S
9,3
500 M3/H PRESION EFECTIVA MM.C.A
5,15
500 M3/H ALCANCE METROS
15,3
500 M3/H POTENCIA SONORA DB
34
600 M3/H VELOCIDAD EFECTIVA M/S
11,1
600 M3/H PRESION EFECTIVA MM.C.A
7,41
600 M3/H ALCANCE METROS
18,3
600 M3/H POTENCIA SONORA DB
38
700 M3/H VELOCIDAD EFECTIVA M/S
13
700 M3/H PRESION EFECTIVA MM.C.A
10,09
700 M3/H ALCANCE METROS
21,4
700 M3/H POTENCIA SONORA DB
41
800 M3/H VELOCIDAD EFECTIVA M/S
14,8
800 M3/H PRESION EFECTIVA MM.C.A
13,17
800 M3/H ALCANCE METROS
24,5
800 M3/H POTENCIA SONORA DB
44
900 M3/H VELOCIDAD EFECTIVA M/S
16,7
900 M3/H PRESION EFECTIVA MM.C.A
16,331
900 M3/H ALCANCE METROS
27,9
900 M3/H POTENCIA SONORA DB
47
1000 M3/H VELOCIDAD EFECTIVA M/S
18,5
1000 M3/H PRESION EFECTIVA MM.C.A
19,597
1000 M3/H ALCANCE METROS
30,9
1000 M3/H POTENCIA SONORA DB
50
Hueco Instalación Alto H x Largo L Total (mm)
108 x 258
1100 M3/H VELOCIDAD EFECTIVA M/S
20,4
1100 M3/H ALCANCE METROS
35,3
1100 M3/H POTENCIA SONORA DB
53
1100 M3/H PRESION EFECTIVA MM.C.A
22,341
1200 M3/H VELOCIDAD EFECTIVA M/S
22,2
1200 M3/H ALCANCE METROS
40,2
1200 M3/H POTENCIA SONORA DB
55
1200 M3/H PRESION EFECTIVA MM.C.A
24,575
1300 M3/H VELOCIDAD EFECTIVA M/S
24,1
1300 M3/H ALCANCE METROS
44,2
1300 M3/H POTENCIA SONORA DB
57
1300 M3/H PRESION EFECTIVA MM.C.A
27,032
1400 M3/H VELOCIDAD EFECTIVA M/S
25,9
1400 M3/H ALCANCE METROS
48,7
1400 M3/H POTENCIA SONORA DB
59
1400 M3/H PRESION EFECTIVA MM.C.A
29,735
1500 M3/H VELOCIDAD EFECTIVA M/S
27,8
1500 M3/H ALCANCE METROS
53,5
1500 M3/H POTENCIA SONORA DB
61
1500 M3/H PRESION EFECTIVA MM.C.A
32,709
1600 M3/H VELOCIDAD EFECTIVA M/S
29,6
1600 M3/H ALCANCE METROS
58,9
1600 M3/H POTENCIA SONORA DB
63
1600 M3/H PRESION EFECTIVA MM.C.A
35,98
1700 M3/H VELOCIDAD EFECTIVA M/S
31,5
1700 M3/H ALCANCE METROS
64,8
1700 M3/H POTENCIA SONORA DB
65
1700 M3/H PRESION EFECTIVA MM.C.A
39,578
1800 M3/H VELOCIDAD EFECTIVA M/S
33,3
1800 M3/H ALCANCE METROS
71,2
1800 M3/H POTENCIA SONORA DB
67
1800 M3/H PRESION EFECTIVA MM.C.A
43,535
1900 M3/H VELOCIDAD EFECTIVA M/S
35,2
1900 M3/H ALCANCE METROS
78,4
1900 M3/H POTENCIA SONORA DB
69
1900 M3/H PRESION EFECTIVA MM.C.A
47,889
2000 M3/H VELOCIDAD EFECTIVA M/S
37
2000 M3/H ALCANCE METROS
86,2
2000 M3/H POTENCIA SONORA DB
71
2000 M3/H PRESION EFECTIVA MM.C.A
52,678
Profundidad (mm)
48
