REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 100 x 300 COLOR BLANCO + MARCOS MONTAJE

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

12,93 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

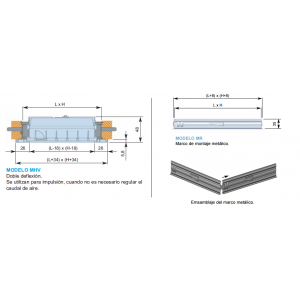

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
100
Largo L (mm)
300
Alto x Largo (mm)
100 x 300
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 334
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 300 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,5
100 M3/H PRESION EFECTIVA MM.C.A
0,14
100 M3/H ALCANCE METROS
2,8
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
3,1
200 M3/H PRESION EFECTIVA MM.C.A
0,56
200 M3/H ALCANCE METROS
5,6
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
4,6
300 M3/H PRESION EFECTIVA MM.C.A
1,26
300 M3/H ALCANCE METROS
8,3
300 M3/H POTENCIA SONORA DB
22
400 M3/H VELOCIDAD EFECTIVA M/S
6,1
400 M3/H PRESION EFECTIVA MM.C.A
2,23
400 M3/H ALCANCE METROS
11,1
400 M3/H POTENCIA SONORA DB
27
500 M3/H VELOCIDAD EFECTIVA M/S
7,6
500 M3/H PRESION EFECTIVA MM.C.A
3,49
500 M3/H ALCANCE METROS
13,9
500 M3/H POTENCIA SONORA DB
32
600 M3/H VELOCIDAD EFECTIVA M/S
9,2
600 M3/H PRESION EFECTIVA MM.C.A
5,02
600 M3/H ALCANCE METROS
16,6
600 M3/H POTENCIA SONORA DB
36
700 M3/H VELOCIDAD EFECTIVA M/S
10,7
700 M3/H PRESION EFECTIVA MM.C.A
6,84
700 M3/H ALCANCE METROS
19,4
700 M3/H POTENCIA SONORA DB
39
800 M3/H VELOCIDAD EFECTIVA M/S
12,2
800 M3/H PRESION EFECTIVA MM.C.A
8,93
800 M3/H ALCANCE METROS
22,2
800 M3/H POTENCIA SONORA DB
42
900 M3/H VELOCIDAD EFECTIVA M/S
13,9
900 M3/H PRESION EFECTIVA MM.C.A
11,073
900 M3/H ALCANCE METROS
25,3
900 M3/H POTENCIA SONORA DB
45
1000 M3/H VELOCIDAD EFECTIVA M/S
15,4
1000 M3/H PRESION EFECTIVA MM.C.A
13,288
1000 M3/H ALCANCE METROS
28,1
1000 M3/H POTENCIA SONORA DB
48
Hueco Instalación Alto H x Largo L Total (mm)
108 x 308
1100 M3/H VELOCIDAD EFECTIVA M/S
17
1100 M3/H ALCANCE METROS
32
1100 M3/H POTENCIA SONORA DB
51
1100 M3/H PRESION EFECTIVA MM.C.A
15,148
1200 M3/H VELOCIDAD EFECTIVA M/S
18,5
1200 M3/H ALCANCE METROS
36,5
1200 M3/H POTENCIA SONORA DB
53
1200 M3/H PRESION EFECTIVA MM.C.A
16,663
1300 M3/H VELOCIDAD EFECTIVA M/S
20,1
1300 M3/H ALCANCE METROS
40,1
1300 M3/H POTENCIA SONORA DB
55
1300 M3/H PRESION EFECTIVA MM.C.A
18,329
1400 M3/H VELOCIDAD EFECTIVA M/S
21,6
1400 M3/H ALCANCE METROS
44,1
1400 M3/H POTENCIA SONORA DB
57
1400 M3/H PRESION EFECTIVA MM.C.A
20,162
1500 M3/H VELOCIDAD EFECTIVA M/S
23,1
1500 M3/H ALCANCE METROS
48,5
1500 M3/H POTENCIA SONORA DB
59
1500 M3/H PRESION EFECTIVA MM.C.A
22,178
1600 M3/H VELOCIDAD EFECTIVA M/S
24,7
1600 M3/H ALCANCE METROS
53,4
1600 M3/H POTENCIA SONORA DB
61
1600 M3/H PRESION EFECTIVA MM.C.A
24,396
1700 M3/H VELOCIDAD EFECTIVA M/S
26,2
1700 M3/H ALCANCE METROS
58,7
1700 M3/H POTENCIA SONORA DB
63
1700 M3/H PRESION EFECTIVA MM.C.A
26,836
1800 M3/H VELOCIDAD EFECTIVA M/S
27,8
1800 M3/H ALCANCE METROS
64,6
1800 M3/H POTENCIA SONORA DB
65
1800 M3/H PRESION EFECTIVA MM.C.A
29,519
1900 M3/H VELOCIDAD EFECTIVA M/S
29,3
1900 M3/H ALCANCE METROS
71,1
1900 M3/H POTENCIA SONORA DB
67
1900 M3/H PRESION EFECTIVA MM.C.A
32,471
2000 M3/H VELOCIDAD EFECTIVA M/S
30,9
2000 M3/H ALCANCE METROS
78,2
2000 M3/H POTENCIA SONORA DB
69
2000 M3/H PRESION EFECTIVA MM.C.A
35,719
Profundidad (mm)
48
