REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 200 x 250 COLOR ALUMINIO + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

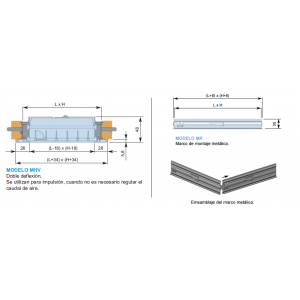

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 200
Largo L (mm): 250
Alto x Largo (mm): 200 x 250
Accesorios: MARCOS DE MONTAJE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 234 x 284
Nº Marco x Medida de Marco Instalacion H y L: 2 x 200 mm y 2 x 250 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,8
100 M3/H PRESION EFECTIVA MM.C.A: 0,04
100 M3/H ALCANCE METROS: 2,1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,7
200 M3/H PRESION EFECTIVA MM.C.A: 0,17
200 M3/H ALCANCE METROS: 4,1
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,5
300 M3/H PRESION EFECTIVA MM.C.A: 0,38
300 M3/H ALCANCE METROS: 6,2
300 M3/H POTENCIA SONORA DB: 15
400 M3/H VELOCIDAD EFECTIVA M/S: 3,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,68
400 M3/H ALCANCE METROS: 8,2
400 M3/H POTENCIA SONORA DB: 21
500 M3/H VELOCIDAD EFECTIVA M/S: 4,2
500 M3/H PRESION EFECTIVA MM.C.A: 1,06
500 M3/H ALCANCE METROS: 10,3
500 M3/H POTENCIA SONORA DB: 25
600 M3/H VELOCIDAD EFECTIVA M/S: 5
600 M3/H PRESION EFECTIVA MM.C.A: 1,52
600 M3/H ALCANCE METROS: 12,3
600 M3/H POTENCIA SONORA DB: 29
700 M3/H VELOCIDAD EFECTIVA M/S: 5,9
700 M3/H PRESION EFECTIVA MM.C.A: 2,07
700 M3/H ALCANCE METROS: 14,4
700 M3/H POTENCIA SONORA DB: 32
800 M3/H VELOCIDAD EFECTIVA M/S: 6,7
800 M3/H PRESION EFECTIVA MM.C.A: 2,7
800 M3/H ALCANCE METROS: 16,5
800 M3/H POTENCIA SONORA DB: 35
900 M3/H VELOCIDAD EFECTIVA M/S: 7,6
900 M3/H PRESION EFECTIVA MM.C.A: 3,348
900 M3/H ALCANCE METROS: 18,5
900 M3/H POTENCIA SONORA DB: 38
1000 M3/H VELOCIDAD EFECTIVA M/S: 8,4
1000 M3/H PRESION EFECTIVA MM.C.A: 4,018
1000 M3/H ALCANCE METROS: 20,6
1000 M3/H POTENCIA SONORA DB: 41
Hueco Instalación Alto H x Largo L Total (mm): 208 x 258
1100 M3/H VELOCIDAD EFECTIVA M/S: 10,1
1100 M3/H ALCANCE METROS: 24,7
1100 M3/H POTENCIA SONORA DB: 44
1100 M3/H PRESION EFECTIVA MM.C.A: 4,58
1200 M3/H VELOCIDAD EFECTIVA M/S: 11,2
1200 M3/H ALCANCE METROS: 20,4
1200 M3/H POTENCIA SONORA DB: 46
1200 M3/H PRESION EFECTIVA MM.C.A: 5,038
1300 M3/H VELOCIDAD EFECTIVA M/S: 10,9
1300 M3/H ALCANCE METROS: 22,5
1300 M3/H POTENCIA SONORA DB: 48
1300 M3/H PRESION EFECTIVA MM.C.A: 5,542
1400 M3/H VELOCIDAD EFECTIVA M/S: 11,8
1400 M3/H ALCANCE METROS: 24,7
1400 M3/H POTENCIA SONORA DB: 50
1400 M3/H PRESION EFECTIVA MM.C.A: 6,096
1500 M3/H VELOCIDAD EFECTIVA M/S: 12,6
1500 M3/H ALCANCE METROS: 27,2
1500 M3/H POTENCIA SONORA DB: 52
1500 M3/H PRESION EFECTIVA MM.C.A: 6,706
1600 M3/H VELOCIDAD EFECTIVA M/S: 13,5
1600 M3/H ALCANCE METROS: 29,9
1600 M3/H POTENCIA SONORA DB: 54
1600 M3/H PRESION EFECTIVA MM.C.A: 7,376
1700 M3/H VELOCIDAD EFECTIVA M/S: 14,3
1700 M3/H ALCANCE METROS: 32,9
1700 M3/H POTENCIA SONORA DB: 56
1700 M3/H PRESION EFECTIVA MM.C.A: 8,114
1800 M3/H VELOCIDAD EFECTIVA M/S: 15,2
1800 M3/H ALCANCE METROS: 36,2
1800 M3/H POTENCIA SONORA DB: 58
1800 M3/H PRESION EFECTIVA MM.C.A: 8,925
1900 M3/H VELOCIDAD EFECTIVA M/S: 16
1900 M3/H ALCANCE METROS: 39,8
1900 M3/H POTENCIA SONORA DB: 60
1900 M3/H PRESION EFECTIVA MM.C.A: 9,818
2000 M3/H VELOCIDAD EFECTIVA M/S: 16,8
2000 M3/H ALCANCE METROS: 43,8
2000 M3/H POTENCIA SONORA DB: 62
2000 M3/H PRESION EFECTIVA MM.C.A: 10,8
Profundidad (mm): 48
