REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 250 x 300 COLOR ALUMINIO + MARCOS MONTAJE

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

19,25 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

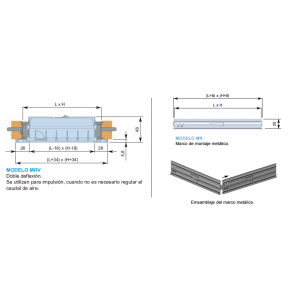

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
250
Largo L (mm)
300
Alto x Largo (mm)
250 x 300
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
284 x 334
Nº Marco x Medida de Marco Instalacion H y L
2 x 250 mm y 2 x 300 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,5
100 M3/H PRESION EFECTIVA MM.C.A
0,02
100 M3/H ALCANCE METROS
1,7
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,1
200 M3/H PRESION EFECTIVA MM.C.A
0,07
200 M3/H ALCANCE METROS
3,3
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
1,6
300 M3/H PRESION EFECTIVA MM.C.A
0,16
300 M3/H ALCANCE METROS
5
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
2,2
400 M3/H PRESION EFECTIVA MM.C.A
0,28
400 M3/H ALCANCE METROS
6,6
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
2,7
500 M3/H PRESION EFECTIVA MM.C.A
0,44
500 M3/H ALCANCE METROS
8,3
500 M3/H POTENCIA SONORA DB
19
600 M3/H VELOCIDAD EFECTIVA M/S
3,4
600 M3/H PRESION EFECTIVA MM.C.A
0,64
600 M3/H ALCANCE METROS
9,9
600 M3/H POTENCIA SONORA DB
23
700 M3/H VELOCIDAD EFECTIVA M/S
3,8
700 M3/H PRESION EFECTIVA MM.C.A
0,86
700 M3/H ALCANCE METROS
11,6
700 M3/H POTENCIA SONORA DB
26
800 M3/H VELOCIDAD EFECTIVA M/S
4,3
800 M3/H PRESION EFECTIVA MM.C.A
1,13
800 M3/H ALCANCE METROS
13,2
800 M3/H POTENCIA SONORA DB
29
900 M3/H VELOCIDAD EFECTIVA M/S
4,9
900 M3/H PRESION EFECTIVA MM.C.A
1,401
900 M3/H ALCANCE METROS
14,9
900 M3/H POTENCIA SONORA DB
32
1000 M3/H VELOCIDAD EFECTIVA M/S
5,4
1000 M3/H PRESION EFECTIVA MM.C.A
1,681
1000 M3/H ALCANCE METROS
16,5
1000 M3/H POTENCIA SONORA DB
35
Hueco Instalación Alto H x Largo L Total (mm)
258 x 308
1100 M3/H VELOCIDAD EFECTIVA M/S
6,5
1100 M3/H ALCANCE METROS
18,9
1100 M3/H POTENCIA SONORA DB
38
1100 M3/H PRESION EFECTIVA MM.C.A
1,917
1200 M3/H VELOCIDAD EFECTIVA M/S
7,2
1200 M3/H ALCANCE METROS
16,4
1200 M3/H POTENCIA SONORA DB
40
1200 M3/H PRESION EFECTIVA MM.C.A
2,109
1300 M3/H VELOCIDAD EFECTIVA M/S
7,1
1300 M3/H ALCANCE METROS
18,1
1300 M3/H POTENCIA SONORA DB
42
1300 M3/H PRESION EFECTIVA MM.C.A
2,319
1400 M3/H VELOCIDAD EFECTIVA M/S
7,6
1400 M3/H ALCANCE METROS
19,9
1400 M3/H POTENCIA SONORA DB
44
1400 M3/H PRESION EFECTIVA MM.C.A
2,551
1500 M3/H VELOCIDAD EFECTIVA M/S
8,2
1500 M3/H ALCANCE METROS
21,9
1500 M3/H POTENCIA SONORA DB
46
1500 M3/H PRESION EFECTIVA MM.C.A
2,806
1600 M3/H VELOCIDAD EFECTIVA M/S
8,7
1600 M3/H ALCANCE METROS
24,1
1600 M3/H POTENCIA SONORA DB
48
1600 M3/H PRESION EFECTIVA MM.C.A
3,087
1700 M3/H VELOCIDAD EFECTIVA M/S
9,3
1700 M3/H ALCANCE METROS
26,5
1700 M3/H POTENCIA SONORA DB
50
1700 M3/H PRESION EFECTIVA MM.C.A
3,396
1800 M3/H VELOCIDAD EFECTIVA M/S
9,8
1800 M3/H ALCANCE METROS
29,1
1800 M3/H POTENCIA SONORA DB
52
1800 M3/H PRESION EFECTIVA MM.C.A
3,735
1900 M3/H VELOCIDAD EFECTIVA M/S
10,3
1900 M3/H ALCANCE METROS
32
1900 M3/H POTENCIA SONORA DB
54
1900 M3/H PRESION EFECTIVA MM.C.A
4,109
2000 M3/H VELOCIDAD EFECTIVA M/S
10,9
2000 M3/H ALCANCE METROS
35,2
2000 M3/H POTENCIA SONORA DB
56
2000 M3/H PRESION EFECTIVA MM.C.A
4,52
Profundidad (mm)
48
