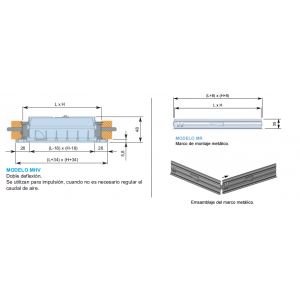

REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 400 x 800 COLOR ALUMINIO + MARCOS MONTAJE

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

60,10 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
400
Largo L (mm)
800
Alto x Largo (mm)
400 x 800
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
434 x 834
Nº Marco x Medida de Marco Instalacion H y L
2 x 400 mm y 2 x 800 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
200 M3/H VELOCIDAD EFECTIVA M/S
0,2
200 M3/H PRESION EFECTIVA MM.C.A
0,007
200 M3/H ALCANCE METROS
0,8
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
0,3
300 M3/H PRESION EFECTIVA MM.C.A
0,014
300 M3/H ALCANCE METROS
1,2
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
0,4
400 M3/H PRESION EFECTIVA MM.C.A
0,025
400 M3/H ALCANCE METROS
1,6
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
0,5
500 M3/H PRESION EFECTIVA MM.C.A
0,035
500 M3/H ALCANCE METROS
2
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
0,6
600 M3/H PRESION EFECTIVA MM.C.A
0,053
600 M3/H ALCANCE METROS
2,4
600 M3/H POTENCIA SONORA DB
inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S
0,7
700 M3/H PRESION EFECTIVA MM.C.A
0,071
700 M3/H ALCANCE METROS
2,9
700 M3/H POTENCIA SONORA DB
inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S
0,7
800 M3/H PRESION EFECTIVA MM.C.A
0,092
800 M3/H ALCANCE METROS
3,3
800 M3/H POTENCIA SONORA DB
inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S
0,8
900 M3/H PRESION EFECTIVA MM.C.A
0,115
900 M3/H ALCANCE METROS
3,7
900 M3/H POTENCIA SONORA DB
inferior a 15 db
1000 M3/H VELOCIDAD EFECTIVA M/S
0,9
1000 M3/H PRESION EFECTIVA MM.C.A
0,138
1000 M3/H ALCANCE METROS
4,1
1000 M3/H POTENCIA SONORA DB
inferior a 15 db
Hueco Instalación Alto H x Largo L Total (mm)
408 x 808
1100 M3/H VELOCIDAD EFECTIVA M/S
1
1100 M3/H ALCANCE METROS
4,7
1100 M3/H POTENCIA SONORA DB
16
1100 M3/H PRESION EFECTIVA MM.C.A
0,157
1200 M3/H VELOCIDAD EFECTIVA M/S
1,1
1200 M3/H ALCANCE METROS
3,6
1200 M3/H POTENCIA SONORA DB
18
1200 M3/H PRESION EFECTIVA MM.C.A
0,173
1300 M3/H VELOCIDAD EFECTIVA M/S
1,2
1300 M3/H ALCANCE METROS
4
1300 M3/H POTENCIA SONORA DB
20
1300 M3/H PRESION EFECTIVA MM.C.A
0,19
1400 M3/H VELOCIDAD EFECTIVA M/S
1,3
1400 M3/H ALCANCE METROS
4,4
1400 M3/H POTENCIA SONORA DB
22
1400 M3/H PRESION EFECTIVA MM.C.A
0,209
1500 M3/H VELOCIDAD EFECTIVA M/S
1,4
1500 M3/H ALCANCE METROS
4,9
1500 M3/H POTENCIA SONORA DB
24
1500 M3/H PRESION EFECTIVA MM.C.A
0,23
1600 M3/H VELOCIDAD EFECTIVA M/S
1,5
1600 M3/H ALCANCE METROS
5,3
1600 M3/H POTENCIA SONORA DB
26
1600 M3/H PRESION EFECTIVA MM.C.A
0,253
1700 M3/H VELOCIDAD EFECTIVA M/S
1,6
1700 M3/H ALCANCE METROS
5,9
1700 M3/H POTENCIA SONORA DB
28
1700 M3/H PRESION EFECTIVA MM.C.A
0,278
1800 M3/H VELOCIDAD EFECTIVA M/S
1,7
1800 M3/H ALCANCE METROS
6,5
1800 M3/H POTENCIA SONORA DB
30
1800 M3/H PRESION EFECTIVA MM.C.A
0,306
1900 M3/H VELOCIDAD EFECTIVA M/S
1,8
1900 M3/H ALCANCE METROS
7,1
1900 M3/H POTENCIA SONORA DB
32
1900 M3/H PRESION EFECTIVA MM.C.A
0,336
2000 M3/H VELOCIDAD EFECTIVA M/S
1,9
2000 M3/H ALCANCE METROS
7,8
2000 M3/H POTENCIA SONORA DB
34
2000 M3/H PRESION EFECTIVA MM.C.A
0,37
Profundidad (mm)
48
