REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R 150 x 400 COLOR ALUMINIO + REGULACIÓN

Marca DIRU (Fabricado en España)

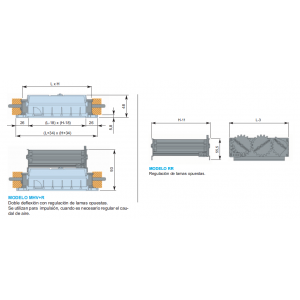

MODELO MHV+R: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 150
Largo L (mm): 400
Alto x Largo (mm): 150 x 400
Accesorios: REGULACION DE AIRE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 184 x 434
Nº Marco x Medida de Marco Instalacion H y L: 2 x 150 mm y 2 x 400 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,7
100 M3/H PRESION EFECTIVA MM.C.A: 0,03
100 M3/H ALCANCE METROS: 1,9
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,4
200 M3/H PRESION EFECTIVA MM.C.A: 0,12
200 M3/H ALCANCE METROS: 3,8
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,1
300 M3/H PRESION EFECTIVA MM.C.A: 0,27
300 M3/H ALCANCE METROS: 5,7
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,8
400 M3/H PRESION EFECTIVA MM.C.A: 0,47
400 M3/H ALCANCE METROS: 7,5
400 M3/H POTENCIA SONORA DB: 18
500 M3/H VELOCIDAD EFECTIVA M/S: 3,5
500 M3/H PRESION EFECTIVA MM.C.A: 0,74
500 M3/H ALCANCE METROS: 9,4
500 M3/H POTENCIA SONORA DB: 23
600 M3/H VELOCIDAD EFECTIVA M/S: 4,2
600 M3/H PRESION EFECTIVA MM.C.A: 1,07
600 M3/H ALCANCE METROS: 11,3
600 M3/H POTENCIA SONORA DB: 27
700 M3/H VELOCIDAD EFECTIVA M/S: 4,9
700 M3/H PRESION EFECTIVA MM.C.A: 1,45
700 M3/H ALCANCE METROS: 13,2
700 M3/H POTENCIA SONORA DB: 30
800 M3/H VELOCIDAD EFECTIVA M/S: 5,5
800 M3/H PRESION EFECTIVA MM.C.A: 1,89
800 M3/H ALCANCE METROS: 13,1
800 M3/H POTENCIA SONORA DB: 33
900 M3/H VELOCIDAD EFECTIVA M/S: 6,3
900 M3/H PRESION EFECTIVA MM.C.A: 2,344
900 M3/H ALCANCE METROS: 16,9
900 M3/H POTENCIA SONORA DB: 36
1000 M3/H VELOCIDAD EFECTIVA M/S: 7
1000 M3/H PRESION EFECTIVA MM.C.A: 2,812
1000 M3/H ALCANCE METROS: 18,8
1000 M3/H POTENCIA SONORA DB: 39
Hueco Instalación Alto H x Largo L Total (mm): 158 x 408
1100 M3/H VELOCIDAD EFECTIVA M/S: 8,4
1100 M3/H ALCANCE METROS: 21,5
1100 M3/H POTENCIA SONORA DB: 42
1100 M3/H PRESION EFECTIVA MM.C.A: 3,206
1200 M3/H VELOCIDAD EFECTIVA M/S: 9,4
1200 M3/H ALCANCE METROS: 18,7
1200 M3/H POTENCIA SONORA DB: 44
1200 M3/H PRESION EFECTIVA MM.C.A: 3,527
1300 M3/H VELOCIDAD EFECTIVA M/S: 9,8
1300 M3/H ALCANCE METROS: 20,6
1300 M3/H POTENCIA SONORA DB: 46
1300 M3/H PRESION EFECTIVA MM.C.A: 3,879
1400 M3/H VELOCIDAD EFECTIVA M/S: 10,5
1400 M3/H ALCANCE METROS: 22,6
1400 M3/H POTENCIA SONORA DB: 48
1400 M3/H PRESION EFECTIVA MM.C.A: 4,267
1500 M3/H VELOCIDAD EFECTIVA M/S: 11,3
1500 M3/H ALCANCE METROS: 24,9
1500 M3/H POTENCIA SONORA DB: 50
1500 M3/H PRESION EFECTIVA MM.C.A: 4,694
1600 M3/H VELOCIDAD EFECTIVA M/S: 12
1600 M3/H ALCANCE METROS: 27,4
1600 M3/H POTENCIA SONORA DB: 52
1600 M3/H PRESION EFECTIVA MM.C.A: 5,163
1700 M3/H VELOCIDAD EFECTIVA M/S: 12,8
1700 M3/H ALCANCE METROS: 30,1
1700 M3/H POTENCIA SONORA DB: 54
1700 M3/H PRESION EFECTIVA MM.C.A: 5,68
1800 M3/H VELOCIDAD EFECTIVA M/S: 13,5
1800 M3/H ALCANCE METROS: 33,1
1800 M3/H POTENCIA SONORA DB: 56
1800 M3/H PRESION EFECTIVA MM.C.A: 6,248
1900 M3/H VELOCIDAD EFECTIVA M/S: 14,3
1900 M3/H ALCANCE METROS: 36,4
1900 M3/H POTENCIA SONORA DB: 58
1900 M3/H PRESION EFECTIVA MM.C.A: 6,872
2000 M3/H VELOCIDAD EFECTIVA M/S: 15
2000 M3/H ALCANCE METROS: 40,1
2000 M3/H POTENCIA SONORA DB: 60
2000 M3/H PRESION EFECTIVA MM.C.A: 7,56
Profundidad (mm): 93
