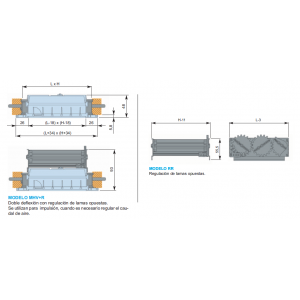

REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R 500 x 800 COLOR ALUMINIO + REGULACIÓN

Marca DIRU (Fabricado en España)

MODELO MHV+R: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 500
Largo L (mm): 800
Alto x Largo (mm): 500 x 800
Accesorios: REGULACION DE AIRE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 534 x 834
Nº Marco x Medida de Marco Instalacion H y L: 2 x 500 mm y 2 x 800 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
200 M3/H VELOCIDAD EFECTIVA M/S: 0,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,007
200 M3/H ALCANCE METROS: 0,9
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 0,3
300 M3/H PRESION EFECTIVA MM.C.A: 0,015
300 M3/H ALCANCE METROS: 1,3
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 0,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,026
400 M3/H ALCANCE METROS: 1,7
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 0,5
500 M3/H PRESION EFECTIVA MM.C.A: 0,037
500 M3/H ALCANCE METROS: 2,1
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 0,6
600 M3/H PRESION EFECTIVA MM.C.A: 0,055
600 M3/H ALCANCE METROS: 2,5
600 M3/H POTENCIA SONORA DB: inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S: 0,7
700 M3/H PRESION EFECTIVA MM.C.A: 0,074
700 M3/H ALCANCE METROS: 3
700 M3/H POTENCIA SONORA DB: inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S: 0,8
800 M3/H PRESION EFECTIVA MM.C.A: 0,096
800 M3/H ALCANCE METROS: 3,4
800 M3/H POTENCIA SONORA DB: inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S: 0,9
900 M3/H PRESION EFECTIVA MM.C.A: 0,119
900 M3/H ALCANCE METROS: 3,8
900 M3/H POTENCIA SONORA DB: inferior a 15 db
1000 M3/H VELOCIDAD EFECTIVA M/S: 1
1000 M3/H PRESION EFECTIVA MM.C.A: 0,142
1000 M3/H ALCANCE METROS: 4,2
1000 M3/H POTENCIA SONORA DB: inferior a 15 db
Hueco Instalación Alto H x Largo L Total (mm): 508 x 808
1100 M3/H VELOCIDAD EFECTIVA M/S: 1,1
1100 M3/H ALCANCE METROS: 4,8
1100 M3/H POTENCIA SONORA DB: 15
1100 M3/H PRESION EFECTIVA MM.C.A: 0,162
1200 M3/H VELOCIDAD EFECTIVA M/S: 1,2
1200 M3/H ALCANCE METROS: 3,8
1200 M3/H POTENCIA SONORA DB: 17
1200 M3/H PRESION EFECTIVA MM.C.A: 0,178
1300 M3/H VELOCIDAD EFECTIVA M/S: 1,2
1300 M3/H ALCANCE METROS: 4,1
1300 M3/H POTENCIA SONORA DB: 19
1300 M3/H PRESION EFECTIVA MM.C.A: 0,196
1400 M3/H VELOCIDAD EFECTIVA M/S: 1,3
1400 M3/H ALCANCE METROS: 4,6
1400 M3/H POTENCIA SONORA DB: 21
1400 M3/H PRESION EFECTIVA MM.C.A: 0,216
1500 M3/H VELOCIDAD EFECTIVA M/S: 1,4
1500 M3/H ALCANCE METROS: 5
1500 M3/H POTENCIA SONORA DB: 23
1500 M3/H PRESION EFECTIVA MM.C.A: 0,238
1600 M3/H VELOCIDAD EFECTIVA M/S: 1,5
1600 M3/H ALCANCE METROS: 5,5
1600 M3/H POTENCIA SONORA DB: 25
1600 M3/H PRESION EFECTIVA MM.C.A: 0,261
1700 M3/H VELOCIDAD EFECTIVA M/S: 1,6
1700 M3/H ALCANCE METROS: 6,1
1700 M3/H POTENCIA SONORA DB: 27
1700 M3/H PRESION EFECTIVA MM.C.A: 0,287
1800 M3/H VELOCIDAD EFECTIVA M/S: 1,7
1800 M3/H ALCANCE METROS: 6,7
1800 M3/H POTENCIA SONORA DB: 29
1800 M3/H PRESION EFECTIVA MM.C.A: 0,316
1900 M3/H VELOCIDAD EFECTIVA M/S: 1,8
1900 M3/H ALCANCE METROS: 7,3
1900 M3/H POTENCIA SONORA DB: 31
1900 M3/H PRESION EFECTIVA MM.C.A: 0,348
2000 M3/H VELOCIDAD EFECTIVA M/S: 1,9
2000 M3/H ALCANCE METROS: 8,1
2000 M3/H POTENCIA SONORA DB: 33
2000 M3/H PRESION EFECTIVA MM.C.A: 0,383
Profundidad (mm): 93
