REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R 600 x 700 COLOR ALUMINIO + REGULACIÓN

Marca DIRU (Fabricado en España)

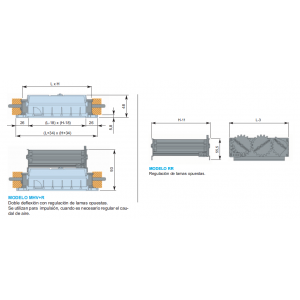

MODELO MHV+R: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 600
Largo L (mm): 700
Alto x Largo (mm): 600 x 700
Accesorios: REGULACION DE AIRE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 634 x 734
Nº Marco x Medida de Marco Instalacion H y L: 2 x 600 mm y 2 x 700 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
200 M3/H VELOCIDAD EFECTIVA M/S: 0,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,007
200 M3/H ALCANCE METROS: 0,8
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 0,3
300 M3/H PRESION EFECTIVA MM.C.A: 0,014
300 M3/H ALCANCE METROS: 1,2
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 0,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,024
400 M3/H ALCANCE METROS: 1,6
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 0,5
500 M3/H PRESION EFECTIVA MM.C.A: 0,035
500 M3/H ALCANCE METROS: 2
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 0,5
600 M3/H PRESION EFECTIVA MM.C.A: 0,052
600 M3/H ALCANCE METROS: 2,4
600 M3/H POTENCIA SONORA DB: inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S: 0,6
700 M3/H PRESION EFECTIVA MM.C.A: 0,07
700 M3/H ALCANCE METROS: 2,8
700 M3/H POTENCIA SONORA DB: inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S: 0,7
800 M3/H PRESION EFECTIVA MM.C.A: 0,091
800 M3/H ALCANCE METROS: 3,2
800 M3/H POTENCIA SONORA DB: inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S: 0,8
900 M3/H PRESION EFECTIVA MM.C.A: 0,113
900 M3/H ALCANCE METROS: 3,6
900 M3/H POTENCIA SONORA DB: inferior a 15 db
1000 M3/H VELOCIDAD EFECTIVA M/S: 0,9
1000 M3/H PRESION EFECTIVA MM.C.A: 0,135
1000 M3/H ALCANCE METROS: 4
1000 M3/H POTENCIA SONORA DB: inferior a 15 db
Hueco Instalación Alto H x Largo L Total (mm): 608 x 708
1100 M3/H VELOCIDAD EFECTIVA M/S: 1
1100 M3/H ALCANCE METROS: 4,6
1100 M3/H POTENCIA SONORA DB: 15
1100 M3/H PRESION EFECTIVA MM.C.A: 0,154
1200 M3/H VELOCIDAD EFECTIVA M/S: 1,1
1200 M3/H ALCANCE METROS: 3,6
1200 M3/H POTENCIA SONORA DB: 17
1200 M3/H PRESION EFECTIVA MM.C.A: 0,17
1300 M3/H VELOCIDAD EFECTIVA M/S: 1,2
1300 M3/H ALCANCE METROS: 3,9
1300 M3/H POTENCIA SONORA DB: 19
1300 M3/H PRESION EFECTIVA MM.C.A: 0,187
1400 M3/H VELOCIDAD EFECTIVA M/S: 1,3
1400 M3/H ALCANCE METROS: 4,3
1400 M3/H POTENCIA SONORA DB: 21
1400 M3/H PRESION EFECTIVA MM.C.A: 0,205
1500 M3/H VELOCIDAD EFECTIVA M/S: 1,4
1500 M3/H ALCANCE METROS: 4,8
1500 M3/H POTENCIA SONORA DB: 23
1500 M3/H PRESION EFECTIVA MM.C.A: 0,226
1600 M3/H VELOCIDAD EFECTIVA M/S: 1,5
1600 M3/H ALCANCE METROS: 5,2
1600 M3/H POTENCIA SONORA DB: 25
1600 M3/H PRESION EFECTIVA MM.C.A: 0,248
1700 M3/H VELOCIDAD EFECTIVA M/S: 1,6
1700 M3/H ALCANCE METROS: 5,8
1700 M3/H POTENCIA SONORA DB: 27
1700 M3/H PRESION EFECTIVA MM.C.A: 0,273
1800 M3/H VELOCIDAD EFECTIVA M/S: 1,6
1800 M3/H ALCANCE METROS: 6,4
1800 M3/H POTENCIA SONORA DB: 29
1800 M3/H PRESION EFECTIVA MM.C.A: 0,301
1900 M3/H VELOCIDAD EFECTIVA M/S: 1,7
1900 M3/H ALCANCE METROS: 7
1900 M3/H POTENCIA SONORA DB: 31
1900 M3/H PRESION EFECTIVA MM.C.A: 0,331
2000 M3/H VELOCIDAD EFECTIVA M/S: 1,8
2000 M3/H ALCANCE METROS: 7,7
2000 M3/H POTENCIA SONORA DB: 33
2000 M3/H PRESION EFECTIVA MM.C.A: 0,364
Profundidad (mm): 93
