REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 100 x 200 COLOR ALUMINIO + REGULACIÓN + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

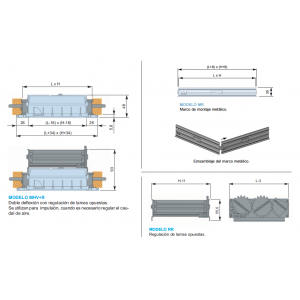

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 100
Largo L (mm): 200
Alto x Largo (mm): 100 x 200
Accesorios: REGULACION + MARCOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 134 x 234
Nº Marco x Medida de Marco Instalacion H y L: 2 x 100 mm y 2 x 200 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 2,4
100 M3/H PRESION EFECTIVA MM.C.A: 0,33
100 M3/H ALCANCE METROS: 3,5
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 4,7
200 M3/H PRESION EFECTIVA MM.C.A: 1,34
200 M3/H ALCANCE METROS: 6,9
200 M3/H POTENCIA SONORA DB: 18
300 M3/H VELOCIDAD EFECTIVA M/S: 7,1
300 M3/H PRESION EFECTIVA MM.C.A: 3
300 M3/H ALCANCE METROS: 10,4
300 M3/H POTENCIA SONORA DB: 25
400 M3/H VELOCIDAD EFECTIVA M/S: 9,4
400 M3/H PRESION EFECTIVA MM.C.A: 5,34
400 M3/H ALCANCE METROS: 13,8
400 M3/H POTENCIA SONORA DB: 31
500 M3/H VELOCIDAD EFECTIVA M/S: 11,8
500 M3/H PRESION EFECTIVA MM.C.A: 8,35
500 M3/H ALCANCE METROS: 17,2
500 M3/H POTENCIA SONORA DB: 36
600 M3/H VELOCIDAD EFECTIVA M/S: 14,2
600 M3/H PRESION EFECTIVA MM.C.A: 12,02
600 M3/H ALCANCE METROS: 20,7
600 M3/H POTENCIA SONORA DB: 40
700 M3/H VELOCIDAD EFECTIVA M/S: 16,5
700 M3/H PRESION EFECTIVA MM.C.A: 16,36
700 M3/H ALCANCE METROS: 24,1
700 M3/H POTENCIA SONORA DB: 43
800 M3/H VELOCIDAD EFECTIVA M/S: 18,9
800 M3/H PRESION EFECTIVA MM.C.A: 21,37
800 M3/H ALCANCE METROS: 27,6
800 M3/H POTENCIA SONORA DB: 46
900 M3/H VELOCIDAD EFECTIVA M/S: 20,8
900 M3/H PRESION EFECTIVA MM.C.A: 26,499
900 M3/H ALCANCE METROS: 31,5
900 M3/H POTENCIA SONORA DB: 49
1000 M3/H VELOCIDAD EFECTIVA M/S: 23,1
1000 M3/H PRESION EFECTIVA MM.C.A: 31,799
1000 M3/H ALCANCE METROS: 34,9
1000 M3/H POTENCIA SONORA DB: 52
Hueco Instalación Alto H x Largo L Total (mm): 108 x 208
1100 M3/H VELOCIDAD EFECTIVA M/S: 25,5
1100 M3/H ALCANCE METROS: 39,8
1100 M3/H POTENCIA SONORA DB: 55
1100 M3/H PRESION EFECTIVA MM.C.A: 36,25
1200 M3/H VELOCIDAD EFECTIVA M/S: 27,8
1200 M3/H ALCANCE METROS: 45,4
1200 M3/H POTENCIA SONORA DB: 57
1200 M3/H PRESION EFECTIVA MM.C.A: 39,875
1300 M3/H VELOCIDAD EFECTIVA M/S: 30,1
1300 M3/H ALCANCE METROS: 49,9
1300 M3/H POTENCIA SONORA DB: 59
1300 M3/H PRESION EFECTIVA MM.C.A: 43,863
1400 M3/H VELOCIDAD EFECTIVA M/S: 32,4
1400 M3/H ALCANCE METROS: 54,9
1400 M3/H POTENCIA SONORA DB: 61
1400 M3/H PRESION EFECTIVA MM.C.A: 48,249
1500 M3/H VELOCIDAD EFECTIVA M/S: 34,7
1500 M3/H ALCANCE METROS: 60,4
1500 M3/H POTENCIA SONORA DB: 63
1500 M3/H PRESION EFECTIVA MM.C.A: 53,074
1600 M3/H VELOCIDAD EFECTIVA M/S: 37
1600 M3/H ALCANCE METROS: 66,4
1600 M3/H POTENCIA SONORA DB: 65
1600 M3/H PRESION EFECTIVA MM.C.A: 58,382
1700 M3/H VELOCIDAD EFECTIVA M/S: 39,4
1700 M3/H ALCANCE METROS: 73,1
1700 M3/H POTENCIA SONORA DB: 67
1700 M3/H PRESION EFECTIVA MM.C.A: 64,22
1800 M3/H VELOCIDAD EFECTIVA M/S: 41,7
1800 M3/H ALCANCE METROS: 80,4
1800 M3/H POTENCIA SONORA DB: 69
1800 M3/H PRESION EFECTIVA MM.C.A: 70,642
1900 M3/H VELOCIDAD EFECTIVA M/S: 44
1900 M3/H ALCANCE METROS: 88,4
1900 M3/H POTENCIA SONORA DB: 71
1900 M3/H PRESION EFECTIVA MM.C.A: 77,706
2000 M3/H VELOCIDAD EFECTIVA M/S: 46,3
2000 M3/H ALCANCE METROS: 97,3
2000 M3/H POTENCIA SONORA DB: 73
2000 M3/H PRESION EFECTIVA MM.C.A: 85,476
Profundidad (mm): 93
