REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 100 x 350 COLOR BLANCO + REGULACIÓN + MARCOS MONTAJE

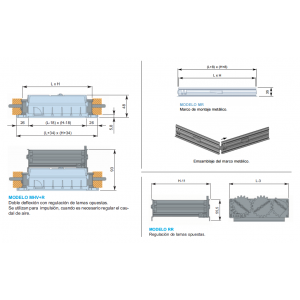

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

23,66 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
100
Largo L (mm)
350
Alto x Largo (mm)
100 x 350
Accesorios
REGULACION + MARCOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 384
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 350 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,3
100 M3/H PRESION EFECTIVA MM.C.A
0,1
100 M3/H ALCANCE METROS
2,6
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,6
200 M3/H PRESION EFECTIVA MM.C.A
0,4
200 M3/H ALCANCE METROS
5,1
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,9
300 M3/H PRESION EFECTIVA MM.C.A
0,91
300 M3/H ALCANCE METROS
7,7
300 M3/H POTENCIA SONORA DB
20
400 M3/H VELOCIDAD EFECTIVA M/S
5,2
400 M3/H PRESION EFECTIVA MM.C.A
1,61
400 M3/H ALCANCE METROS
10,2
400 M3/H POTENCIA SONORA DB
26
500 M3/H VELOCIDAD EFECTIVA M/S
6,5
500 M3/H PRESION EFECTIVA MM.C.A
2,52
500 M3/H ALCANCE METROS
12,8
500 M3/H POTENCIA SONORA DB
30
600 M3/H VELOCIDAD EFECTIVA M/S
7,8
600 M3/H PRESION EFECTIVA MM.C.A
3,63
600 M3/H ALCANCE METROS
15,3
600 M3/H POTENCIA SONORA DB
34
700 M3/H VELOCIDAD EFECTIVA M/S
9,1
700 M3/H PRESION EFECTIVA MM.C.A
4,94
700 M3/H ALCANCE METROS
17,9
700 M3/H POTENCIA SONORA DB
38
800 M3/H VELOCIDAD EFECTIVA M/S
10,4
800 M3/H PRESION EFECTIVA MM.C.A
6,45
800 M3/H ALCANCE METROS
20,5
800 M3/H POTENCIA SONORA DB
41
900 M3/H VELOCIDAD EFECTIVA M/S
11,7
900 M3/H PRESION EFECTIVA MM.C.A
7,998
900 M3/H ALCANCE METROS
23,3
900 M3/H POTENCIA SONORA DB
44
1000 M3/H VELOCIDAD EFECTIVA M/S
13
1000 M3/H PRESION EFECTIVA MM.C.A
9,598
1000 M3/H ALCANCE METROS
25,9
1000 M3/H POTENCIA SONORA DB
47
Hueco Instalación Alto H x Largo L Total (mm)
108 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S
13,9
1100 M3/H ALCANCE METROS
29,5
1100 M3/H POTENCIA SONORA DB
50
1100 M3/H PRESION EFECTIVA MM.C.A
10,941
1200 M3/H VELOCIDAD EFECTIVA M/S
15,2
1200 M3/H ALCANCE METROS
33,6
1200 M3/H POTENCIA SONORA DB
52
1200 M3/H PRESION EFECTIVA MM.C.A
12,035
1300 M3/H VELOCIDAD EFECTIVA M/S
16,4
1300 M3/H ALCANCE METROS
37
1300 M3/H POTENCIA SONORA DB
54
1300 M3/H PRESION EFECTIVA MM.C.A
13,239
1400 M3/H VELOCIDAD EFECTIVA M/S
17,7
1400 M3/H ALCANCE METROS
40,7
1400 M3/H POTENCIA SONORA DB
56
1400 M3/H PRESION EFECTIVA MM.C.A
14,563
1500 M3/H VELOCIDAD EFECTIVA M/S
18,9
1500 M3/H ALCANCE METROS
44,8
1500 M3/H POTENCIA SONORA DB
58
1500 M3/H PRESION EFECTIVA MM.C.A
16,019
1600 M3/H VELOCIDAD EFECTIVA M/S
20,2
1600 M3/H ALCANCE METROS
49,2
1600 M3/H POTENCIA SONORA DB
60
1600 M3/H PRESION EFECTIVA MM.C.A
17,621
1700 M3/H VELOCIDAD EFECTIVA M/S
21,5
1700 M3/H ALCANCE METROS
54,2
1700 M3/H POTENCIA SONORA DB
62
1700 M3/H PRESION EFECTIVA MM.C.A
19,383
1800 M3/H VELOCIDAD EFECTIVA M/S
22,7
1800 M3/H ALCANCE METROS
59,6
1800 M3/H POTENCIA SONORA DB
64
1800 M3/H PRESION EFECTIVA MM.C.A
21,321
1900 M3/H VELOCIDAD EFECTIVA M/S
24
1900 M3/H ALCANCE METROS
65,5
1900 M3/H POTENCIA SONORA DB
66
1900 M3/H PRESION EFECTIVA MM.C.A
23,454
2000 M3/H VELOCIDAD EFECTIVA M/S
25,3
2000 M3/H ALCANCE METROS
72,1
2000 M3/H POTENCIA SONORA DB
68
2000 M3/H PRESION EFECTIVA MM.C.A
25,799
Profundidad (mm)
93
