REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 100 x 700 COLOR ALUMINIO + REGULACIÓN + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

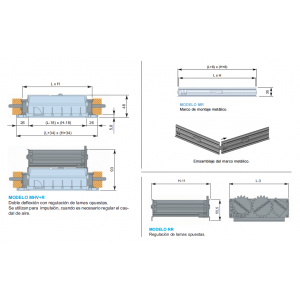

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 100
Largo L (mm): 700
Alto x Largo (mm): 100 x 700
Accesorios: REGULACION + MARCOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 134 x 734
Nº Marco x Medida de Marco Instalacion H y L: 2 x 100 mm y 2 x 700 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,6
100 M3/H PRESION EFECTIVA MM.C.A: 0,02
100 M3/H ALCANCE METROS: 1,7
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,08
200 M3/H ALCANCE METROS: 3,4
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,8
300 M3/H PRESION EFECTIVA MM.C.A: 0,19
300 M3/H ALCANCE METROS: 5,2
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,33
400 M3/H ALCANCE METROS: 6,9
400 M3/H POTENCIA SONORA DB: 16
500 M3/H VELOCIDAD EFECTIVA M/S: 2,9
500 M3/H PRESION EFECTIVA MM.C.A: 0,52
500 M3/H ALCANCE METROS: 8,6
500 M3/H POTENCIA SONORA DB: 21
600 M3/H VELOCIDAD EFECTIVA M/S: 3,5
600 M3/H PRESION EFECTIVA MM.C.A: 0,74
600 M3/H ALCANCE METROS: 10,3
600 M3/H POTENCIA SONORA DB: 24
700 M3/H VELOCIDAD EFECTIVA M/S: 4,1
700 M3/H PRESION EFECTIVA MM.C.A: 1,01
700 M3/H ALCANCE METROS: 12
700 M3/H POTENCIA SONORA DB: 27
800 M3/H VELOCIDAD EFECTIVA M/S: 4,7
800 M3/H PRESION EFECTIVA MM.C.A: 1,32
800 M3/H ALCANCE METROS: 13,8
800 M3/H POTENCIA SONORA DB: 31
900 M3/H VELOCIDAD EFECTIVA M/S: 5,3
900 M3/H PRESION EFECTIVA MM.C.A: 1,637
900 M3/H ALCANCE METROS: 15,5
900 M3/H POTENCIA SONORA DB: 34
1000 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1000 M3/H PRESION EFECTIVA MM.C.A: 1,964
1000 M3/H ALCANCE METROS: 17,2
1000 M3/H POTENCIA SONORA DB: 37
Hueco Instalación Alto H x Largo L Total (mm): 108 x 708
1100 M3/H VELOCIDAD EFECTIVA M/S: 7
1100 M3/H ALCANCE METROS: 19,6
1100 M3/H POTENCIA SONORA DB: 40
1100 M3/H PRESION EFECTIVA MM.C.A: 2,239
1200 M3/H VELOCIDAD EFECTIVA M/S: 7,8
1200 M3/H ALCANCE METROS: 17,1
1200 M3/H POTENCIA SONORA DB: 42
1200 M3/H PRESION EFECTIVA MM.C.A: 2,463
1300 M3/H VELOCIDAD EFECTIVA M/S: 8,2
1300 M3/H ALCANCE METROS: 18,8
1300 M3/H POTENCIA SONORA DB: 44
1300 M3/H PRESION EFECTIVA MM.C.A: 2,709
1400 M3/H VELOCIDAD EFECTIVA M/S: 8,8
1400 M3/H ALCANCE METROS: 20,7
1400 M3/H POTENCIA SONORA DB: 46
1400 M3/H PRESION EFECTIVA MM.C.A: 2,98
1500 M3/H VELOCIDAD EFECTIVA M/S: 9,5
1500 M3/H ALCANCE METROS: 22,7
1500 M3/H POTENCIA SONORA DB: 48
1500 M3/H PRESION EFECTIVA MM.C.A: 3,278
1600 M3/H VELOCIDAD EFECTIVA M/S: 10,1
1600 M3/H ALCANCE METROS: 25
1600 M3/H POTENCIA SONORA DB: 50
1600 M3/H PRESION EFECTIVA MM.C.A: 3,606
1700 M3/H VELOCIDAD EFECTIVA M/S: 10,7
1700 M3/H ALCANCE METROS: 27,5
1700 M3/H POTENCIA SONORA DB: 52
1700 M3/H PRESION EFECTIVA MM.C.A: 3,967
1800 M3/H VELOCIDAD EFECTIVA M/S: 11,4
1800 M3/H ALCANCE METROS: 30,3
1800 M3/H POTENCIA SONORA DB: 54
1800 M3/H PRESION EFECTIVA MM.C.A: 4,363
1900 M3/H VELOCIDAD EFECTIVA M/S: 12
1900 M3/H ALCANCE METROS: 33,3
1900 M3/H POTENCIA SONORA DB: 56
1900 M3/H PRESION EFECTIVA MM.C.A: 4,8
2000 M3/H VELOCIDAD EFECTIVA M/S: 12,6
2000 M3/H ALCANCE METROS: 36,6
2000 M3/H POTENCIA SONORA DB: 58
2000 M3/H PRESION EFECTIVA MM.C.A: 5,28
Profundidad (mm): 93
