REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 150 x 250 COLOR BLANCO + REGULACIÓN + MARCOS MONTAJE

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

21,93 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

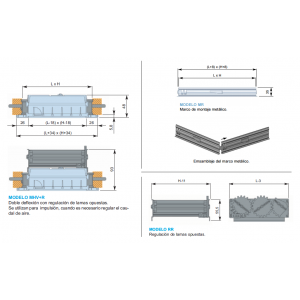

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
150
Largo L (mm)
250
Alto x Largo (mm)
150 x 250
Accesorios
REGULACION + MARCOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
184 x 284
Nº Marco x Medida de Marco Instalacion H y L
2 x 150 mm y 2 x 250 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,2
100 M3/H PRESION EFECTIVA MM.C.A
0,08
100 M3/H ALCANCE METROS
2,4
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,3
200 M3/H PRESION EFECTIVA MM.C.A
0,32
200 M3/H ALCANCE METROS
4,8
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,5
300 M3/H PRESION EFECTIVA MM.C.A
0,72
300 M3/H ALCANCE METROS
7,2
300 M3/H POTENCIA SONORA DB
19
400 M3/H VELOCIDAD EFECTIVA M/S
4,6
400 M3/H PRESION EFECTIVA MM.C.A
1,28
400 M3/H ALCANCE METROS
9,7
400 M3/H POTENCIA SONORA DB
25
500 M3/H VELOCIDAD EFECTIVA M/S
5,8
500 M3/H PRESION EFECTIVA MM.C.A
2
500 M3/H ALCANCE METROS
12,1
500 M3/H POTENCIA SONORA DB
29
600 M3/H VELOCIDAD EFECTIVA M/S
6,9
600 M3/H PRESION EFECTIVA MM.C.A
2,88
600 M3/H ALCANCE METROS
14,5
600 M3/H POTENCIA SONORA DB
33
700 M3/H VELOCIDAD EFECTIVA M/S
8,1
700 M3/H PRESION EFECTIVA MM.C.A
3,92
700 M3/H ALCANCE METROS
16,9
700 M3/H POTENCIA SONORA DB
36
800 M3/H VELOCIDAD EFECTIVA M/S
9,2
800 M3/H PRESION EFECTIVA MM.C.A
5,12
800 M3/H ALCANCE METROS
19,3
800 M3/H POTENCIA SONORA DB
39
900 M3/H VELOCIDAD EFECTIVA M/S
10,4
900 M3/H PRESION EFECTIVA MM.C.A
6,349
900 M3/H ALCANCE METROS
21,7
900 M3/H POTENCIA SONORA DB
42
1000 M3/H VELOCIDAD EFECTIVA M/S
11,6
1000 M3/H PRESION EFECTIVA MM.C.A
7,619
1000 M3/H ALCANCE METROS
24,1
1000 M3/H POTENCIA SONORA DB
45
Hueco Instalación Alto H x Largo L Total (mm)
158 x 258
1100 M3/H VELOCIDAD EFECTIVA M/S
12,7
1100 M3/H ALCANCE METROS
27,5
1100 M3/H POTENCIA SONORA DB
48
1100 M3/H PRESION EFECTIVA MM.C.A
8,685
1200 M3/H VELOCIDAD EFECTIVA M/S
13,9
1200 M3/H ALCANCE METROS
40,9
1200 M3/H POTENCIA SONORA DB
50
1200 M3/H PRESION EFECTIVA MM.C.A
9,554
1300 M3/H VELOCIDAD EFECTIVA M/S
15
1300 M3/H ALCANCE METROS
45
1300 M3/H POTENCIA SONORA DB
52
1300 M3/H PRESION EFECTIVA MM.C.A
10,509
1400 M3/H VELOCIDAD EFECTIVA M/S
16,2
1400 M3/H ALCANCE METROS
49,5
1400 M3/H POTENCIA SONORA DB
54
1400 M3/H PRESION EFECTIVA MM.C.A
11,56
1500 M3/H VELOCIDAD EFECTIVA M/S
17,4
1500 M3/H ALCANCE METROS
54,4
1500 M3/H POTENCIA SONORA DB
56
1500 M3/H PRESION EFECTIVA MM.C.A
12,716
1600 M3/H VELOCIDAD EFECTIVA M/S
18,5
1600 M3/H ALCANCE METROS
59,9
1600 M3/H POTENCIA SONORA DB
58
1600 M3/H PRESION EFECTIVA MM.C.A
13,988
1700 M3/H VELOCIDAD EFECTIVA M/S
19,7
1700 M3/H ALCANCE METROS
65,9
1700 M3/H POTENCIA SONORA DB
60
1700 M3/H PRESION EFECTIVA MM.C.A
15,386
1800 M3/H VELOCIDAD EFECTIVA M/S
20,8
1800 M3/H ALCANCE METROS
72,5
1800 M3/H POTENCIA SONORA DB
62
1800 M3/H PRESION EFECTIVA MM.C.A
16,925
1900 M3/H VELOCIDAD EFECTIVA M/S
22
1900 M3/H ALCANCE METROS
79,7
1900 M3/H POTENCIA SONORA DB
64
1900 M3/H PRESION EFECTIVA MM.C.A
18,617
2000 M3/H VELOCIDAD EFECTIVA M/S
23,1
2000 M3/H ALCANCE METROS
87,7
2000 M3/H POTENCIA SONORA DB
66
2000 M3/H PRESION EFECTIVA MM.C.A
20,479
Profundidad (mm)
93
