REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 200 x 600 COLOR ALUMINIO + REGULACIÓN + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

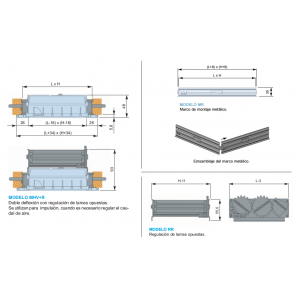

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 200
Largo L (mm): 600
Alto x Largo (mm): 200 x 600
Accesorios: REGULACION + MARCOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 234 x 634
Nº Marco x Medida de Marco Instalacion H y L: 2 x 200 mm y 2 x 600 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,3
100 M3/H PRESION EFECTIVA MM.C.A: 0,01
100 M3/H ALCANCE METROS: 1,3
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 0,7
200 M3/H PRESION EFECTIVA MM.C.A: 0,03
200 M3/H ALCANCE METROS: 2,6
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1
300 M3/H PRESION EFECTIVA MM.C.A: 0,06
300 M3/H ALCANCE METROS: 3,9
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 1,3
400 M3/H PRESION EFECTIVA MM.C.A: 0,1
400 M3/H ALCANCE METROS: 5,2
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 1,7
500 M3/H PRESION EFECTIVA MM.C.A: 0,16
500 M3/H ALCANCE METROS: 6,5
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 2
600 M3/H PRESION EFECTIVA MM.C.A: 0,23
600 M3/H ALCANCE METROS: 7,7
600 M3/H POTENCIA SONORA DB: inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S: 2,3
700 M3/H PRESION EFECTIVA MM.C.A: 0,32
700 M3/H ALCANCE METROS: 9
700 M3/H POTENCIA SONORA DB: 18
800 M3/H VELOCIDAD EFECTIVA M/S: 2,6
800 M3/H PRESION EFECTIVA MM.C.A: 0,42
800 M3/H ALCANCE METROS: 10,3
800 M3/H POTENCIA SONORA DB: 21
900 M3/H VELOCIDAD EFECTIVA M/S: 3
900 M3/H PRESION EFECTIVA MM.C.A: 0,521
900 M3/H ALCANCE METROS: 11,6
900 M3/H POTENCIA SONORA DB: 24
1000 M3/H VELOCIDAD EFECTIVA M/S: 3,3
1000 M3/H PRESION EFECTIVA MM.C.A: 0,625
1000 M3/H ALCANCE METROS: 12,9
1000 M3/H POTENCIA SONORA DB: 27
Hueco Instalación Alto H x Largo L Total (mm): 208 x 608
1100 M3/H VELOCIDAD EFECTIVA M/S: 4
1100 M3/H ALCANCE METROS: 15,5
1100 M3/H POTENCIA SONORA DB: 30
1100 M3/H PRESION EFECTIVA MM.C.A: 0,712
1200 M3/H VELOCIDAD EFECTIVA M/S: 4,4
1200 M3/H ALCANCE METROS: 12,8
1200 M3/H POTENCIA SONORA DB: 32
1200 M3/H PRESION EFECTIVA MM.C.A: 0,784
1300 M3/H VELOCIDAD EFECTIVA M/S: 4,4
1300 M3/H ALCANCE METROS: 14,1
1300 M3/H POTENCIA SONORA DB: 34
1300 M3/H PRESION EFECTIVA MM.C.A: 0,862
1400 M3/H VELOCIDAD EFECTIVA M/S: 4,7
1400 M3/H ALCANCE METROS: 15,5
1400 M3/H POTENCIA SONORA DB: 36
1400 M3/H PRESION EFECTIVA MM.C.A: 0,948
1500 M3/H VELOCIDAD EFECTIVA M/S: 5,1
1500 M3/H ALCANCE METROS: 17,1
1500 M3/H POTENCIA SONORA DB: 38
1500 M3/H PRESION EFECTIVA MM.C.A: 1,043
1600 M3/H VELOCIDAD EFECTIVA M/S: 5,4
1600 M3/H ALCANCE METROS: 18,8
1600 M3/H POTENCIA SONORA DB: 40
1600 M3/H PRESION EFECTIVA MM.C.A: 1,147
1700 M3/H VELOCIDAD EFECTIVA M/S: 5,8
1700 M3/H ALCANCE METROS: 20,6
1700 M3/H POTENCIA SONORA DB: 42
1700 M3/H PRESION EFECTIVA MM.C.A: 1,262
1800 M3/H VELOCIDAD EFECTIVA M/S: 6,1
1800 M3/H ALCANCE METROS: 22,7
1800 M3/H POTENCIA SONORA DB: 44
1800 M3/H PRESION EFECTIVA MM.C.A: 1,388
1900 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1900 M3/H ALCANCE METROS: 25
1900 M3/H POTENCIA SONORA DB: 46
1900 M3/H PRESION EFECTIVA MM.C.A: 1,527
2000 M3/H VELOCIDAD EFECTIVA M/S: 6,8
2000 M3/H ALCANCE METROS: 27,5
2000 M3/H POTENCIA SONORA DB: 48
2000 M3/H PRESION EFECTIVA MM.C.A: 1,68
Profundidad (mm): 93
