REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 500 x 700 COLOR ALUMINIO + REGULACIÓN + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

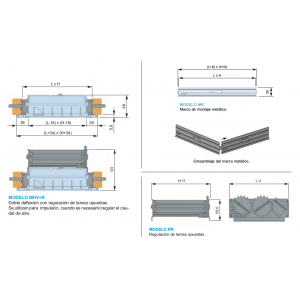

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 500
Largo L (mm): 700
Alto x Largo (mm): 500 x 700
Accesorios: REGULACION + MARCOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 534 x 734
Nº Marco x Medida de Marco Instalacion H y L: 2 x 500 mm y 2 x 700 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
200 M3/H VELOCIDAD EFECTIVA M/S: 0,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,008
200 M3/H ALCANCE METROS: 1
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 0,3
300 M3/H PRESION EFECTIVA MM.C.A: 0,017
300 M3/H ALCANCE METROS: 1,5
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 0,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,029
400 M3/H ALCANCE METROS: 1,9
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 0,6
500 M3/H PRESION EFECTIVA MM.C.A: 0,042
500 M3/H ALCANCE METROS: 2,4
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 0,7
600 M3/H PRESION EFECTIVA MM.C.A: 0,063
600 M3/H ALCANCE METROS: 2,9
600 M3/H POTENCIA SONORA DB: inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S: 0,8
700 M3/H PRESION EFECTIVA MM.C.A: 0,084
700 M3/H ALCANCE METROS: 3,4
700 M3/H POTENCIA SONORA DB: inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S: 0,9
800 M3/H PRESION EFECTIVA MM.C.A: 0,11
800 M3/H ALCANCE METROS: 3,9
800 M3/H POTENCIA SONORA DB: inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S: 1
900 M3/H PRESION EFECTIVA MM.C.A: 0,136
900 M3/H ALCANCE METROS: 4,4
900 M3/H POTENCIA SONORA DB: inferior a 15 db
1000 M3/H VELOCIDAD EFECTIVA M/S: 1,1
1000 M3/H PRESION EFECTIVA MM.C.A: 0,163
1000 M3/H ALCANCE METROS: 4,8
1000 M3/H POTENCIA SONORA DB: inferior a 15 db
Hueco Instalación Alto H x Largo L Total (mm): 508 x 708
1100 M3/H VELOCIDAD EFECTIVA M/S: 1,2
1100 M3/H ALCANCE METROS: 5,5
1100 M3/H POTENCIA SONORA DB: 16
1100 M3/H PRESION EFECTIVA MM.C.A: 0,186
1200 M3/H VELOCIDAD EFECTIVA M/S: 1,3
1200 M3/H ALCANCE METROS: 4,3
1200 M3/H POTENCIA SONORA DB: 18
1200 M3/H PRESION EFECTIVA MM.C.A: 0,205
1300 M3/H VELOCIDAD EFECTIVA M/S: 1,4
1300 M3/H ALCANCE METROS: 4,8
1300 M3/H POTENCIA SONORA DB: 20
1300 M3/H PRESION EFECTIVA MM.C.A: 0,225
1400 M3/H VELOCIDAD EFECTIVA M/S: 1,5
1400 M3/H ALCANCE METROS: 5,2
1400 M3/H POTENCIA SONORA DB: 22
1400 M3/H PRESION EFECTIVA MM.C.A: 0,248
1500 M3/H VELOCIDAD EFECTIVA M/S: 1,7
1500 M3/H ALCANCE METROS: 5,8
1500 M3/H POTENCIA SONORA DB: 24
1500 M3/H PRESION EFECTIVA MM.C.A: 0,272
1600 M3/H VELOCIDAD EFECTIVA M/S: 1,8
1600 M3/H ALCANCE METROS: 6,3
1600 M3/H POTENCIA SONORA DB: 26
1600 M3/H PRESION EFECTIVA MM.C.A: 0,3
1700 M3/H VELOCIDAD EFECTIVA M/S: 1,9
1700 M3/H ALCANCE METROS: 7
1700 M3/H POTENCIA SONORA DB: 28
1700 M3/H PRESION EFECTIVA MM.C.A: 0,33
1800 M3/H VELOCIDAD EFECTIVA M/S: 2
1800 M3/H ALCANCE METROS: 7,7
1800 M3/H POTENCIA SONORA DB: 30
1800 M3/H PRESION EFECTIVA MM.C.A: 0,363
1900 M3/H VELOCIDAD EFECTIVA M/S: 2,1
1900 M3/H ALCANCE METROS: 8,4
1900 M3/H POTENCIA SONORA DB: 32
1900 M3/H PRESION EFECTIVA MM.C.A: 0,399
2000 M3/H VELOCIDAD EFECTIVA M/S: 2,2
2000 M3/H ALCANCE METROS: 9,3
2000 M3/H POTENCIA SONORA DB: 34
2000 M3/H PRESION EFECTIVA MM.C.A: 0,439
Profundidad (mm): 93
