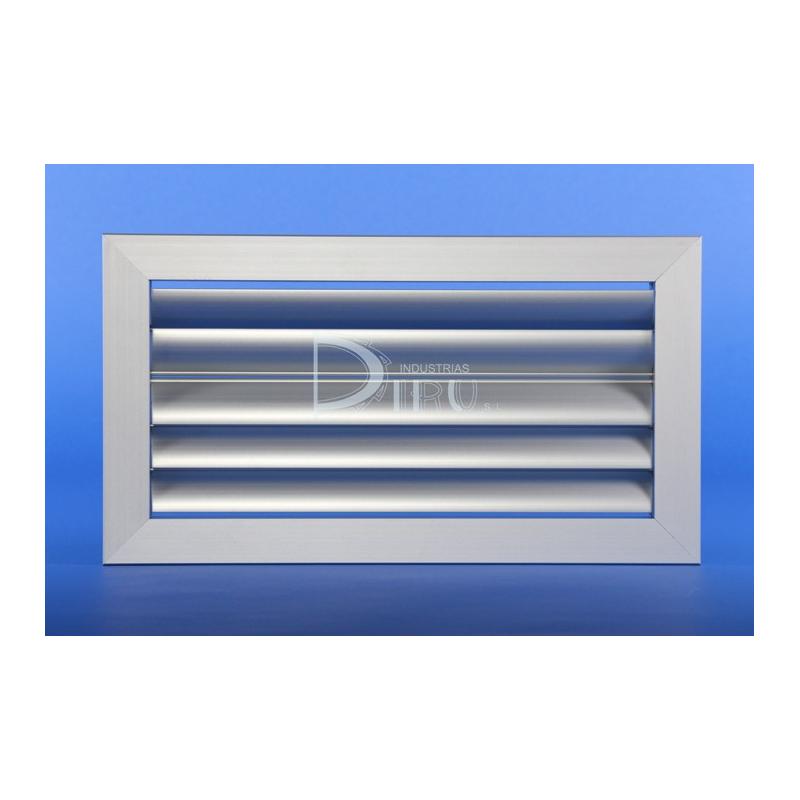

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 100 x 200 COLOR ALUMINIO

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

8,60 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
100
Largo L (mm)
200
Alto x Largo (mm)
100 x 200
Accesorios
NO INCLUIDOS
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 234
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 200 mm
Tipo de Rejilla
LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S
5,3
100 M3/H PRESION EFECTIVA MM.C.A
1,69
100 M3/H ALCANCE METROS
2,7
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
10,6
200 M3/H PRESION EFECTIVA MM.C.A
6,75
200 M3/H ALCANCE METROS
5,4
200 M3/H POTENCIA SONORA DB
16
300 M3/H VELOCIDAD EFECTIVA M/S
15,9
300 M3/H PRESION EFECTIVA MM.C.A
15,2
300 M3/H ALCANCE METROS
8,1
300 M3/H POTENCIA SONORA DB
21
Hueco Instalación Alto H x Largo L Total (mm)
108 x 208
