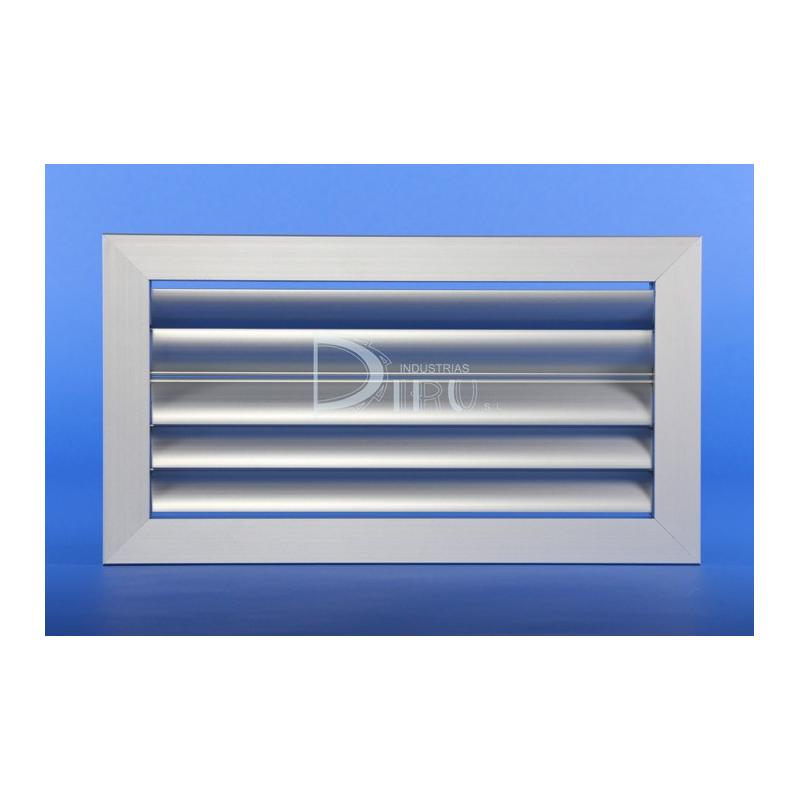

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 150 x 200 COLOR ALUMINIO

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

9,64 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
150
Largo L (mm)
200
Alto x Largo (mm)
150 x 200
Accesorios
NO INCLUIDOS
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
184 x 234
Nº Marco x Medida de Marco Instalacion H y L
2 x 150 mm y 2 x 200 mm
Tipo de Rejilla
LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S
3,3
100 M3/H PRESION EFECTIVA MM.C.A
0,65
100 M3/H ALCANCE METROS
2,1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
6,6
200 M3/H PRESION EFECTIVA MM.C.A
2,61
200 M3/H ALCANCE METROS
4,3
200 M3/H POTENCIA SONORA DB
18
300 M3/H VELOCIDAD EFECTIVA M/S
9,9
300 M3/H PRESION EFECTIVA MM.C.A
5,88
300 M3/H ALCANCE METROS
6,4
300 M3/H POTENCIA SONORA DB
19
400 M3/H VELOCIDAD EFECTIVA M/S
13,2
400 M3/H PRESION EFECTIVA MM.C.A
10,45
400 M3/H ALCANCE METROS
8,5
400 M3/H POTENCIA SONORA DB
23
500 M3/H VELOCIDAD EFECTIVA M/S
16,5
500 M3/H PRESION EFECTIVA MM.C.A
16,34
500 M3/H ALCANCE METROS
10,7
500 M3/H POTENCIA SONORA DB
26
600 M3/H VELOCIDAD EFECTIVA M/S
19,8
600 M3/H PRESION EFECTIVA MM.C.A
23,52
600 M3/H ALCANCE METROS
12,8
600 M3/H POTENCIA SONORA DB
28
Hueco Instalación Alto H x Largo L Total (mm)
158 x 208
