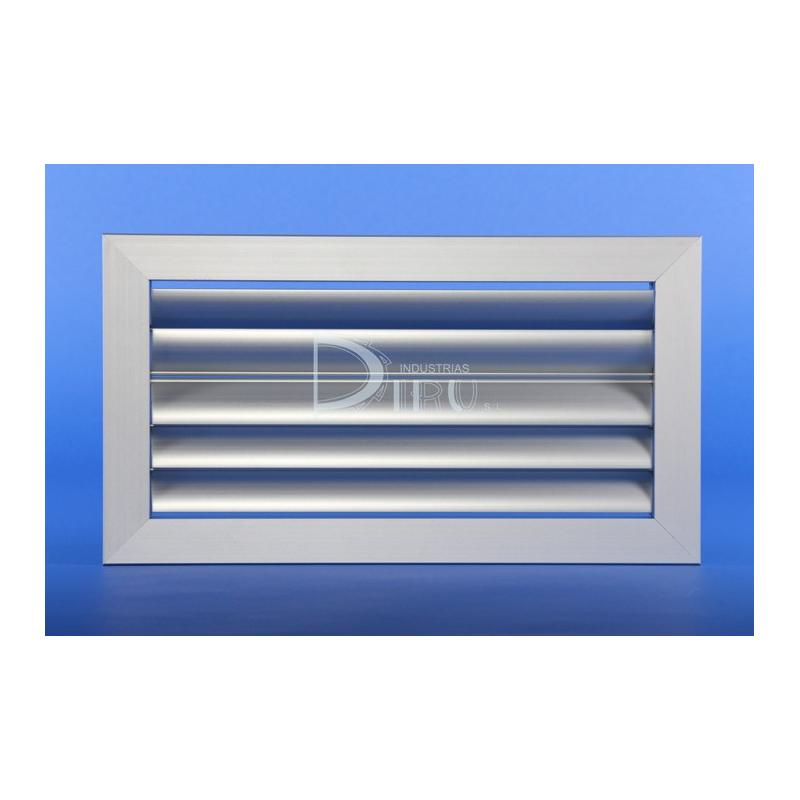

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 150 x 700 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: ALUMINIO
Alto H (mm): 150
Largo L (mm): 700
Alto x Largo (mm): 150 x 700
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 184 x 734
Nº Marco x Medida de Marco Instalacion H y L: 2 x 150 mm y 2 x 700 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,9
100 M3/H PRESION EFECTIVA MM.C.A: 0,04
100 M3/H ALCANCE METROS: 1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,7
200 M3/H PRESION EFECTIVA MM.C.A: 0,17
200 M3/H ALCANCE METROS: 2
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,6
300 M3/H PRESION EFECTIVA MM.C.A: 0,39
300 M3/H ALCANCE METROS: 3
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 3,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,69
400 M3/H ALCANCE METROS: 4
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 4,2
500 M3/H PRESION EFECTIVA MM.C.A: 1,08
500 M3/H ALCANCE METROS: 5,1
500 M3/H POTENCIA SONORA DB: 18
600 M3/H VELOCIDAD EFECTIVA M/S: 5,1
600 M3/H PRESION EFECTIVA MM.C.A: 1,55
600 M3/H ALCANCE METROS: 6,1
600 M3/H POTENCIA SONORA DB: 21
700 M3/H VELOCIDAD EFECTIVA M/S: 5,9
700 M3/H PRESION EFECTIVA MM.C.A: 2,12
700 M3/H ALCANCE METROS: 7,1
700 M3/H POTENCIA SONORA DB: 23
800 M3/H VELOCIDAD EFECTIVA M/S: 6,8
800 M3/H PRESION EFECTIVA MM.C.A: 2,76
800 M3/H ALCANCE METROS: 8,1
800 M3/H POTENCIA SONORA DB: 25
900 M3/H VELOCIDAD EFECTIVA M/S: 7,6
900 M3/H PRESION EFECTIVA MM.C.A: 3,5
900 M3/H ALCANCE METROS: 9,1
900 M3/H POTENCIA SONORA DB: 27
1000 M3/H VELOCIDAD EFECTIVA M/S: 8,5
1000 M3/H PRESION EFECTIVA MM.C.A: 4,32
1000 M3/H ALCANCE METROS: 10,1
1000 M3/H POTENCIA SONORA DB: 27
Hueco Instalación Alto H x Largo L Total (mm): 158 x 708
1100 M3/H VELOCIDAD EFECTIVA M/S: 9,3
1100 M3/H ALCANCE METROS: 11,1
1100 M3/H POTENCIA SONORA DB: 27
1100 M3/H PRESION EFECTIVA MM.C.A: 5,314
1200 M3/H VELOCIDAD EFECTIVA M/S: 10,3
1200 M3/H ALCANCE METROS: 12,1
1200 M3/H POTENCIA SONORA DB: 28
1200 M3/H PRESION EFECTIVA MM.C.A: 6,111
1300 M3/H VELOCIDAD EFECTIVA M/S: 11,3
1300 M3/H ALCANCE METROS: 13,1
1300 M3/H POTENCIA SONORA DB: 30
1300 M3/H PRESION EFECTIVA MM.C.A: 7,027
1400 M3/H VELOCIDAD EFECTIVA M/S: 12,4
1400 M3/H ALCANCE METROS: 14,1
1400 M3/H POTENCIA SONORA DB: 31
1400 M3/H PRESION EFECTIVA MM.C.A: 8,081
1500 M3/H VELOCIDAD EFECTIVA M/S: 12,7
1500 M3/H ALCANCE METROS: 15,2
1500 M3/H POTENCIA SONORA DB: 35
1500 M3/H PRESION EFECTIVA MM.C.A: 9,72
