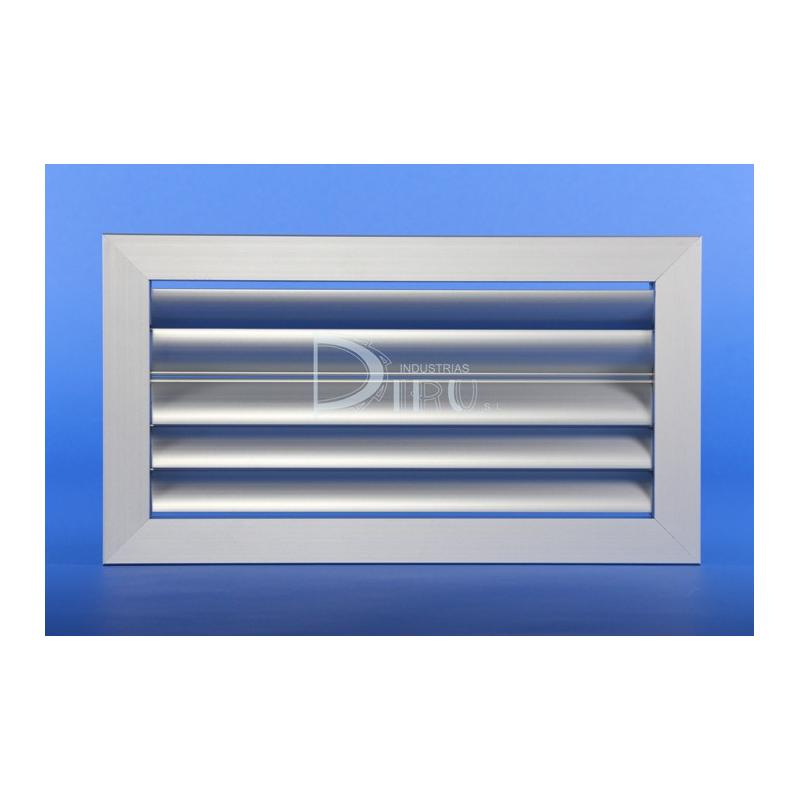

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 200 x 600 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: ALUMINIO
Alto H (mm): 200
Largo L (mm): 600
Alto x Largo (mm): 200 x 600
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 234 x 634
Nº Marco x Medida de Marco Instalacion H y L: 2 x 200 mm y 2 x 600 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,7
100 M3/H PRESION EFECTIVA MM.C.A: 0,03
100 M3/H ALCANCE METROS: 1,4
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,5
200 M3/H PRESION EFECTIVA MM.C.A: 0,13
200 M3/H ALCANCE METROS: 2,9
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,2
300 M3/H PRESION EFECTIVA MM.C.A: 0,29
300 M3/H ALCANCE METROS: 4,3
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 3
400 M3/H PRESION EFECTIVA MM.C.A: 0,52
400 M3/H ALCANCE METROS: 5,7
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 3,7
500 M3/H PRESION EFECTIVA MM.C.A: 0,82
500 M3/H ALCANCE METROS: 7,2
500 M3/H POTENCIA SONORA DB: 17
600 M3/H VELOCIDAD EFECTIVA M/S: 4,4
600 M3/H PRESION EFECTIVA MM.C.A: 1,17
600 M3/H ALCANCE METROS: 8,6
600 M3/H POTENCIA SONORA DB: 20
700 M3/H VELOCIDAD EFECTIVA M/S: 5,2
700 M3/H PRESION EFECTIVA MM.C.A: 1,6
700 M3/H ALCANCE METROS: 10
700 M3/H POTENCIA SONORA DB: 22
800 M3/H VELOCIDAD EFECTIVA M/S: 5,9
800 M3/H PRESION EFECTIVA MM.C.A: 2,09
800 M3/H ALCANCE METROS: 11,4
800 M3/H POTENCIA SONORA DB: 24
900 M3/H VELOCIDAD EFECTIVA M/S: 6,6
900 M3/H PRESION EFECTIVA MM.C.A: 2,64
900 M3/H ALCANCE METROS: 12,9
900 M3/H POTENCIA SONORA DB: 25
1000 M3/H VELOCIDAD EFECTIVA M/S: 7,4
1000 M3/H PRESION EFECTIVA MM.C.A: 3,26
1000 M3/H ALCANCE METROS: 14,3
1000 M3/H POTENCIA SONORA DB: 27
Hueco Instalación Alto H x Largo L Total (mm): 208 x 608
1100 M3/H VELOCIDAD EFECTIVA M/S: 8,1
1100 M3/H ALCANCE METROS: 15,7
1100 M3/H POTENCIA SONORA DB: 29
1100 M3/H PRESION EFECTIVA MM.C.A: 4,01
1200 M3/H VELOCIDAD EFECTIVA M/S: 8,9
1200 M3/H ALCANCE METROS: 17,2
1200 M3/H POTENCIA SONORA DB: 31
1200 M3/H PRESION EFECTIVA MM.C.A: 4,611
1300 M3/H VELOCIDAD EFECTIVA M/S: 9,8
1300 M3/H ALCANCE METROS: 18,6
1300 M3/H POTENCIA SONORA DB: 32
1300 M3/H PRESION EFECTIVA MM.C.A: 5,303
1400 M3/H VELOCIDAD EFECTIVA M/S: 10,8
1400 M3/H ALCANCE METROS: 20
1400 M3/H POTENCIA SONORA DB: 34
1400 M3/H PRESION EFECTIVA MM.C.A: 6,098
1500 M3/H VELOCIDAD EFECTIVA M/S: 11,1
1500 M3/H ALCANCE METROS: 21,5
1500 M3/H POTENCIA SONORA DB: 33
1500 M3/H PRESION EFECTIVA MM.C.A: 7,34
