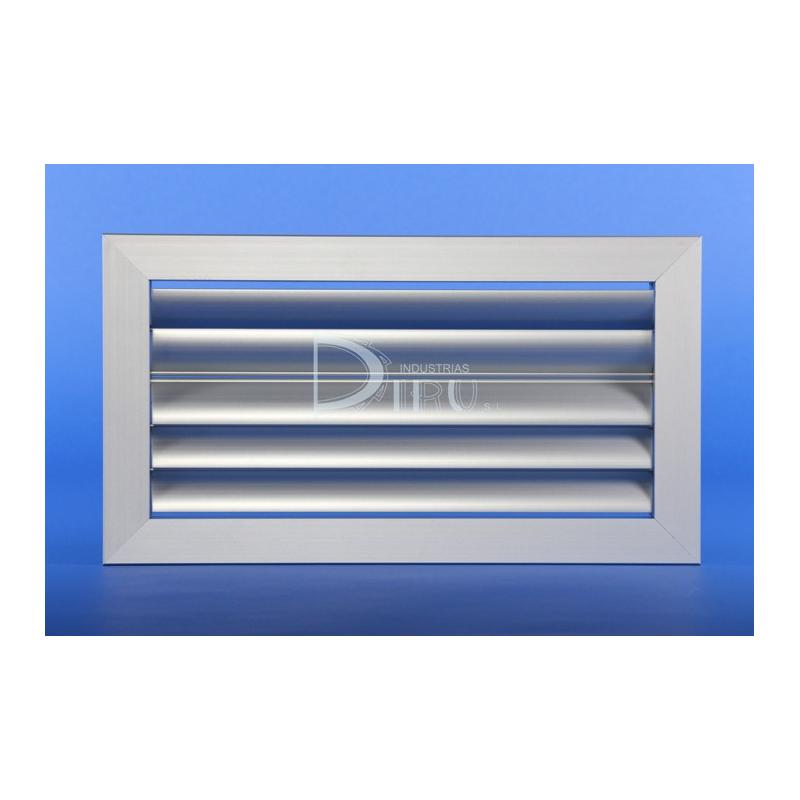

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 300 x 600 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: ALUMINIO
Alto H (mm): 300
Largo L (mm): 600
Alto x Largo (mm): 300 x 600
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 334 x 634
Nº Marco x Medida de Marco Instalacion H y L: 2 x 300 mm y 2 x 600 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,5
100 M3/H PRESION EFECTIVA MM.C.A: 0,01
100 M3/H ALCANCE METROS: 0,9
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1
200 M3/H PRESION EFECTIVA MM.C.A: 0,06
200 M3/H ALCANCE METROS: 1,7
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,5
300 M3/H PRESION EFECTIVA MM.C.A: 0,13
300 M3/H ALCANCE METROS: 2,6
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 1,9
400 M3/H PRESION EFECTIVA MM.C.A: 0,23
400 M3/H ALCANCE METROS: 3,4
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 2,4
500 M3/H PRESION EFECTIVA MM.C.A: 0,35
500 M3/H ALCANCE METROS: 4,3
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 2,9
600 M3/H PRESION EFECTIVA MM.C.A: 0,51
600 M3/H ALCANCE METROS: 5,1
600 M3/H POTENCIA SONORA DB: 16
700 M3/H VELOCIDAD EFECTIVA M/S: 3,4
700 M3/H PRESION EFECTIVA MM.C.A: 0,69
700 M3/H ALCANCE METROS: 6
700 M3/H POTENCIA SONORA DB: 18
800 M3/H VELOCIDAD EFECTIVA M/S: 3,9
800 M3/H PRESION EFECTIVA MM.C.A: 0,9
800 M3/H ALCANCE METROS: 6,8
800 M3/H POTENCIA SONORA DB: 20
900 M3/H VELOCIDAD EFECTIVA M/S: 4,4
900 M3/H PRESION EFECTIVA MM.C.A: 1,14
900 M3/H ALCANCE METROS: 7,7
900 M3/H POTENCIA SONORA DB: 22
1000 M3/H VELOCIDAD EFECTIVA M/S: 4,8
1000 M3/H PRESION EFECTIVA MM.C.A: 1,41
1000 M3/H ALCANCE METROS: 8,5
1000 M3/H POTENCIA SONORA DB: 23
Hueco Instalación Alto H x Largo L Total (mm): 308 x 608
1100 M3/H VELOCIDAD EFECTIVA M/S: 5,3
1100 M3/H ALCANCE METROS: 9,4
1100 M3/H POTENCIA SONORA DB: 24
1100 M3/H PRESION EFECTIVA MM.C.A: 1,734
1200 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1200 M3/H ALCANCE METROS: 10,2
1200 M3/H POTENCIA SONORA DB: 25
1200 M3/H PRESION EFECTIVA MM.C.A: 1,994
1300 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1300 M3/H ALCANCE METROS: 11,1
1300 M3/H POTENCIA SONORA DB: 27
1300 M3/H PRESION EFECTIVA MM.C.A: 2,294
1400 M3/H VELOCIDAD EFECTIVA M/S: 7,1
1400 M3/H ALCANCE METROS: 11,9
1400 M3/H POTENCIA SONORA DB: 28
1400 M3/H PRESION EFECTIVA MM.C.A: 2,638
1500 M3/H VELOCIDAD EFECTIVA M/S: 7,3
1500 M3/H ALCANCE METROS: 12,8
1500 M3/H POTENCIA SONORA DB: 29
1500 M3/H PRESION EFECTIVA MM.C.A: 3,16
