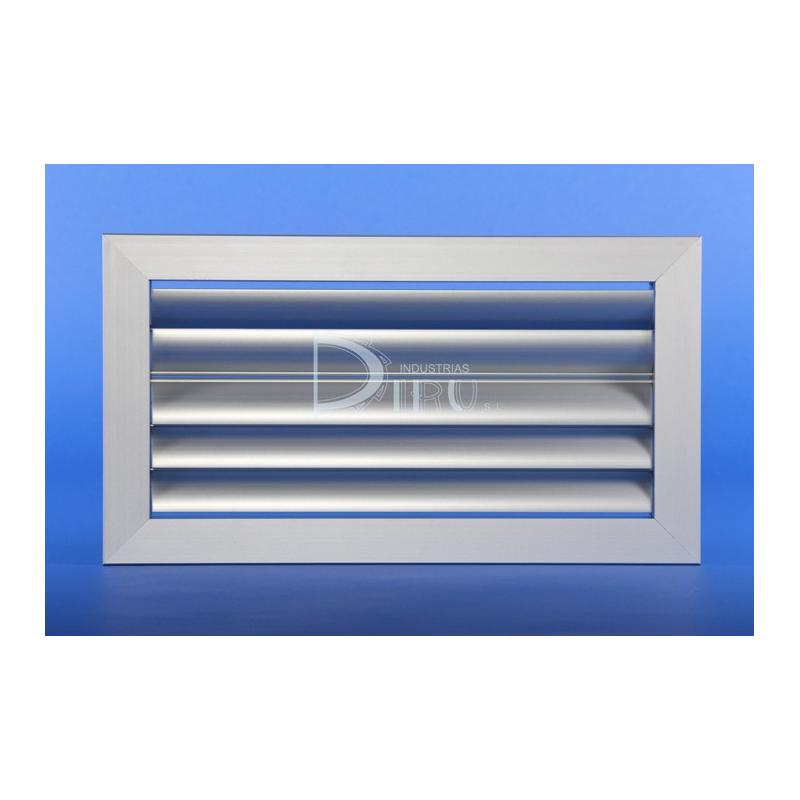

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 400 x 450 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: ALUMINIO
Alto H (mm): 400
Largo L (mm): 450
Alto x Largo (mm): 400 x 450
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 434 x 484
Nº Marco x Medida de Marco Instalacion H y L: 2 x 400 mm y 2 x 450 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,5
100 M3/H PRESION EFECTIVA MM.C.A: 0,01
100 M3/H ALCANCE METROS: 0,9
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1
200 M3/H PRESION EFECTIVA MM.C.A: 0,06
200 M3/H ALCANCE METROS: 1,8
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,5
300 M3/H PRESION EFECTIVA MM.C.A: 0,13
300 M3/H ALCANCE METROS: 2,7
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 1,9
400 M3/H PRESION EFECTIVA MM.C.A: 0,23
400 M3/H ALCANCE METROS: 3,6
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 2,4
500 M3/H PRESION EFECTIVA MM.C.A: 0,35
500 M3/H ALCANCE METROS: 4,5
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 2,9
600 M3/H PRESION EFECTIVA MM.C.A: 0,51
600 M3/H ALCANCE METROS: 5,4
600 M3/H POTENCIA SONORA DB: 16
700 M3/H VELOCIDAD EFECTIVA M/S: 3,4
700 M3/H PRESION EFECTIVA MM.C.A: 0,69
700 M3/H ALCANCE METROS: 6,3
700 M3/H POTENCIA SONORA DB: 18
800 M3/H VELOCIDAD EFECTIVA M/S: 3,9
800 M3/H PRESION EFECTIVA MM.C.A: 0,9
800 M3/H ALCANCE METROS: 7,2
800 M3/H POTENCIA SONORA DB: 20
900 M3/H VELOCIDAD EFECTIVA M/S: 4,4
900 M3/H PRESION EFECTIVA MM.C.A: 1,14
900 M3/H ALCANCE METROS: 8,1
900 M3/H POTENCIA SONORA DB: 22
1000 M3/H VELOCIDAD EFECTIVA M/S: 4,8
1000 M3/H PRESION EFECTIVA MM.C.A: 1,41
1000 M3/H ALCANCE METROS: 9
1000 M3/H POTENCIA SONORA DB: 23
Hueco Instalación Alto H x Largo L Total (mm): 408 x 458
1100 M3/H VELOCIDAD EFECTIVA M/S: 5,3
1100 M3/H ALCANCE METROS: 9,9
1100 M3/H POTENCIA SONORA DB: 24
1100 M3/H PRESION EFECTIVA MM.C.A: 1,734
1200 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1200 M3/H ALCANCE METROS: 10,8
1200 M3/H POTENCIA SONORA DB: 25
1200 M3/H PRESION EFECTIVA MM.C.A: 1,994
1300 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1300 M3/H ALCANCE METROS: 11,7
1300 M3/H POTENCIA SONORA DB: 27
1300 M3/H PRESION EFECTIVA MM.C.A: 2,294
1400 M3/H VELOCIDAD EFECTIVA M/S: 7,1
1400 M3/H ALCANCE METROS: 12,6
1400 M3/H POTENCIA SONORA DB: 28
1400 M3/H PRESION EFECTIVA MM.C.A: 2,638
1500 M3/H VELOCIDAD EFECTIVA M/S: 7,3
1500 M3/H ALCANCE METROS: 13,5
1500 M3/H POTENCIA SONORA DB: 29
1500 M3/H PRESION EFECTIVA MM.C.A: 3,16
