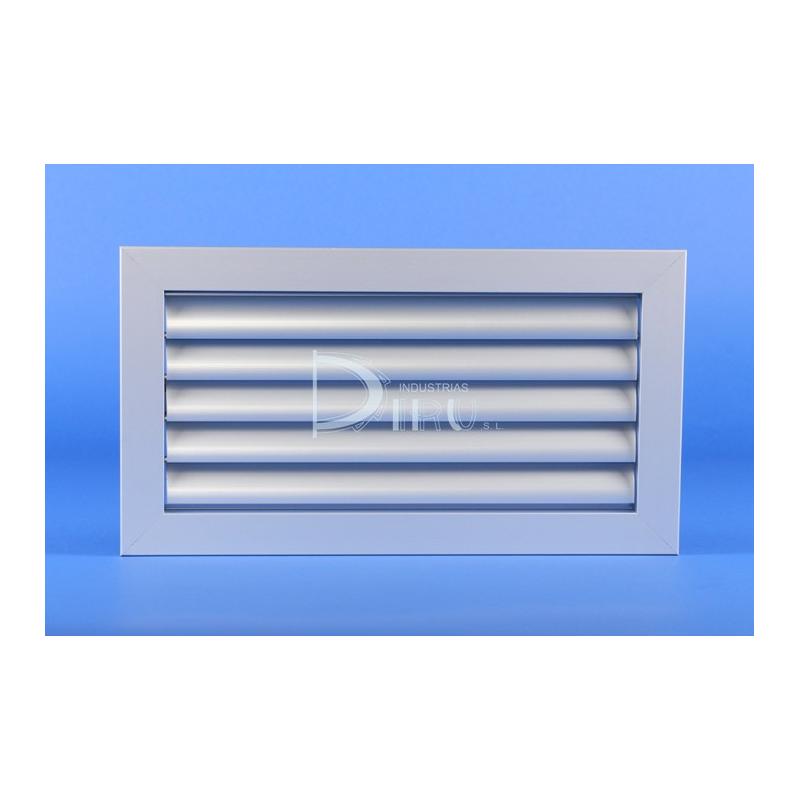

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 100 x 800 COLOR BLANCO

MODELO CH1: Lamas curvas móviles, horizontales e independientes. Se utilizan para impulsión cuando no es necesario regular el caudal de aire.

33,59 €
Impuestos incluidos
Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales independientes en una dirección, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
100
Largo L (mm)
800
Alto x Largo (mm)
100 x 800
Accesorios
NO INCLUIDOS
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 834
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 800 mm
Tipo de Rejilla
LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN
100 M3/H VELOCIDAD EFECTIVA M/S
1,1
100 M3/H PRESION EFECTIVA MM.C.A
0,08
100 M3/H ALCANCE METROS
1,3
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,3
200 M3/H PRESION EFECTIVA MM.C.A
0,31
200 M3/H ALCANCE METROS
2,5
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,4
300 M3/H PRESION EFECTIVA MM.C.A
0,7
300 M3/H ALCANCE METROS
3,8
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
4,6
400 M3/H PRESION EFECTIVA MM.C.A
1,25
400 M3/H ALCANCE METROS
5
400 M3/H POTENCIA SONORA DB
17
500 M3/H VELOCIDAD EFECTIVA M/S
5,7
500 M3/H PRESION EFECTIVA MM.C.A
1,96
500 M3/H ALCANCE METROS
6,3
500 M3/H POTENCIA SONORA DB
20
600 M3/H VELOCIDAD EFECTIVA M/S
6,9
600 M3/H PRESION EFECTIVA MM.C.A
2,82
600 M3/H ALCANCE METROS
7,6
600 M3/H POTENCIA SONORA DB
23
700 M3/H VELOCIDAD EFECTIVA M/S
8
700 M3/H PRESION EFECTIVA MM.C.A
3,83
700 M3/H ALCANCE METROS
8,8
700 M3/H POTENCIA SONORA DB
25
800 M3/H VELOCIDAD EFECTIVA M/S
9,1
800 M3/H PRESION EFECTIVA MM.C.A
5,01
800 M3/H ALCANCE METROS
10,1
800 M3/H POTENCIA SONORA DB
27
900 M3/H VELOCIDAD EFECTIVA M/S
10,3
900 M3/H PRESION EFECTIVA MM.C.A
6,34
900 M3/H ALCANCE METROS
11,3
900 M3/H POTENCIA SONORA DB
29
1000 M3/H VELOCIDAD EFECTIVA M/S
11,4
1000 M3/H PRESION EFECTIVA MM.C.A
7,83
1000 M3/H ALCANCE METROS
12,6
1000 M3/H POTENCIA SONORA DB
30
Hueco Instalación Alto H x Largo L Total (mm)
108 x 808
1100 M3/H VELOCIDAD EFECTIVA M/S
12,6
1100 M3/H ALCANCE METROS
13,9
1100 M3/H POTENCIA SONORA DB
31
1100 M3/H PRESION EFECTIVA MM.C.A
9,631
1200 M3/H VELOCIDAD EFECTIVA M/S
13,8
1200 M3/H ALCANCE METROS
15,1
1200 M3/H POTENCIA SONORA DB
33
1200 M3/H PRESION EFECTIVA MM.C.A
11,076
1300 M3/H VELOCIDAD EFECTIVA M/S
15,2
1300 M3/H ALCANCE METROS
16,4
1300 M3/H POTENCIA SONORA DB
34
1300 M3/H PRESION EFECTIVA MM.C.A
12,737
1400 M3/H VELOCIDAD EFECTIVA M/S
16,7
1400 M3/H ALCANCE METROS
17,6
1400 M3/H POTENCIA SONORA DB
36
1400 M3/H PRESION EFECTIVA MM.C.A
14,647
1500 M3/H VELOCIDAD EFECTIVA M/S
17,1
1500 M3/H ALCANCE METROS
18,9
1500 M3/H POTENCIA SONORA DB
37
1500 M3/H PRESION EFECTIVA MM.C.A
17,61
