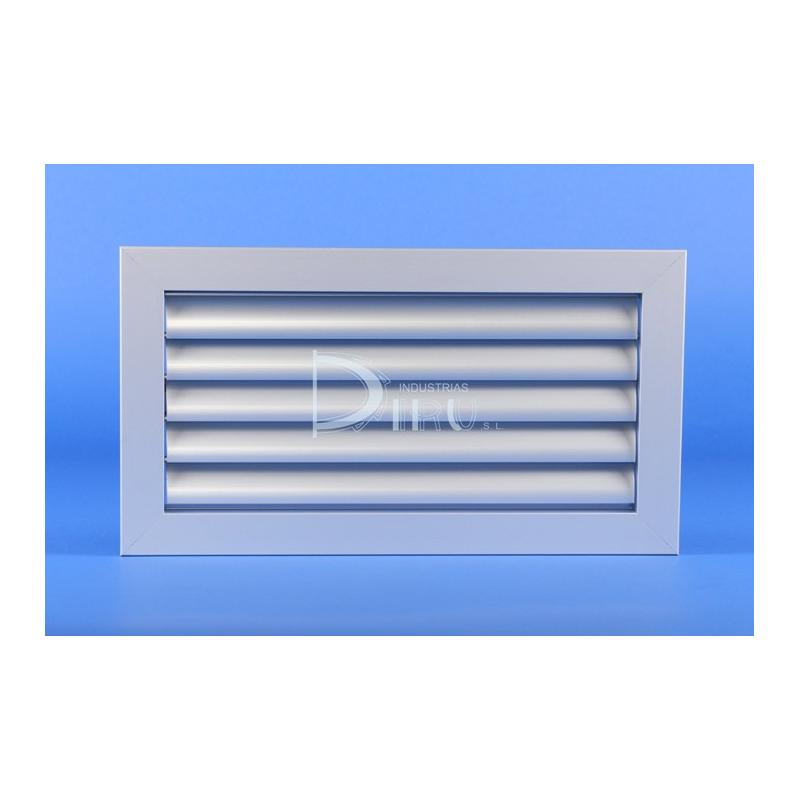

Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO
  • Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO
  • Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO
  • Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO
  • Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO
  • Rejilla Lama Curva CH1 + R 100 x 450 Color BLANCO

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 + R 100 x 450 COLOR BLANCO + REGULACIÓN

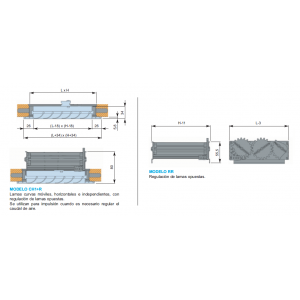

MODELO CH1+ R: Lamas curvas móviles, horizontales e independientes, con regulación de lamas opuestas. Se utiliza para impulsión cuando es necesario regular el caudal de aire.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales independientes en una dirección, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
100
Largo L (mm)
450
Alto x Largo (mm)
100 x 450
Accesorios
REGULACION DE AIRE
Profundidad (mm)
80
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 484
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 450 mm
Tipo de Rejilla
LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN
100 M3/H VELOCIDAD EFECTIVA M/S
2,2
100 M3/H PRESION EFECTIVA MM.C.A
0,3
100 M3/H ALCANCE METROS
1,7
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
4,5
200 M3/H PRESION EFECTIVA MM.C.A
1,2
200 M3/H ALCANCE METROS
3,4
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
6,7
300 M3/H PRESION EFECTIVA MM.C.A
2,7
300 M3/H ALCANCE METROS
5,1
300 M3/H POTENCIA SONORA DB
18
400 M3/H VELOCIDAD EFECTIVA M/S
9
400 M3/H PRESION EFECTIVA MM.C.A
4,8
400 M3/H ALCANCE METROS
6,8
400 M3/H POTENCIA SONORA DB
21
500 M3/H VELOCIDAD EFECTIVA M/S
11,2
500 M3/H PRESION EFECTIVA MM.C.A
7,51
500 M3/H ALCANCE METROS
8,6
500 M3/H POTENCIA SONORA DB
24
600 M3/H VELOCIDAD EFECTIVA M/S
13,4
600 M3/H PRESION EFECTIVA MM.C.A
10,81
600 M3/H ALCANCE METROS
10,3
600 M3/H POTENCIA SONORA DB
27
700 M3/H VELOCIDAD EFECTIVA M/S
15,7
700 M3/H PRESION EFECTIVA MM.C.A
14,71
700 M3/H ALCANCE METROS
12
700 M3/H POTENCIA SONORA DB
29
800 M3/H VELOCIDAD EFECTIVA M/S
17,9
800 M3/H PRESION EFECTIVA MM.C.A
19,22
800 M3/H ALCANCE METROS
13,7
800 M3/H POTENCIA SONORA DB
31
Hueco Instalación Alto H x Largo L Total (mm)
108 x 458
