- Alto x Largo (mm)
- 200 x 450
- Tipo de Perfil
- PERFIL NORMAL
- Alto H x Largo L Total (mm)
- 217 x 467
- Nº Marco x Medida de Marco Instalacion H y L
- 2 x 200 mm y 2 x 450 mm

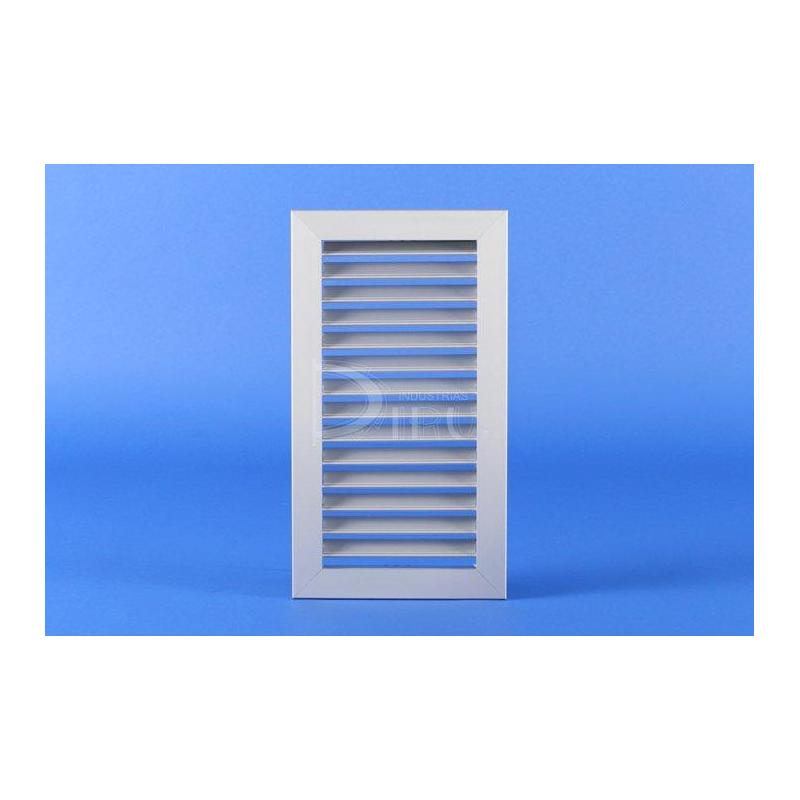

- Tipo de Rejilla
- LAMAS FIJAS VERTICALES A 45º RRFV
- 100 M3/H VELOCIDAD EFECTIVA M/S
- 0,6
- 100 M3/H PRESION EFECTIVA MM.C.A
- 0,025
- 100 M3/H POTENCIA SONORA DB
- inferior a 15 db
- 200 M3/H VELOCIDAD EFECTIVA M/S
- 1,2
- 200 M3/H PRESION EFECTIVA MM.C.A
- 0,09
- 200 M3/H POTENCIA SONORA DB
- inferior a 15 db
- 300 M3/H VELOCIDAD EFECTIVA M/S
- 1,8
- 300 M3/H PRESION EFECTIVA MM.C.A
- 0,2
- 300 M3/H POTENCIA SONORA DB
- inferior a 15 db
- 400 M3/H VELOCIDAD EFECTIVA M/S
- 2,4
- 400 M3/H PRESION EFECTIVA MM.C.A
- 0,35
- 400 M3/H POTENCIA SONORA DB
- 20
- 500 M3/H VELOCIDAD EFECTIVA M/S
- 3
- 500 M3/H PRESION EFECTIVA MM.C.A
- 0,55
- 500 M3/H POTENCIA SONORA DB
- 25
- 600 M3/H VELOCIDAD EFECTIVA M/S
- 3,6
- 600 M3/H PRESION EFECTIVA MM.C.A
- 0,79
- 600 M3/H POTENCIA SONORA DB
- 29
- 700 M3/H VELOCIDAD EFECTIVA M/S
- 4,2
- 700 M3/H PRESION EFECTIVA MM.C.A
- 1,08
- 700 M3/H POTENCIA SONORA DB
- 33
- 800 M3/H VELOCIDAD EFECTIVA M/S
- 4,8
- 800 M3/H PRESION EFECTIVA MM.C.A
- 1,41
- 800 M3/H POTENCIA SONORA DB
- 36
- 900 M3/H VELOCIDAD EFECTIVA M/S
- 5,5
- 900 M3/H PRESION EFECTIVA MM.C.A
- 1,78
- 900 M3/H POTENCIA SONORA DB
- 39
- 1000 M3/H VELOCIDAD EFECTIVA M/S
- 6,1
- 1000 M3/H PRESION EFECTIVA MM.C.A
- 2,2
- 1000 M3/H POTENCIA SONORA DB
- 42
- Hueco Instalación Alto H x Largo L Total (mm)
- 196 x 446
- 1100 M3/H VELOCIDAD EFECTIVA M/S
- 6,7
- 1100 M3/H POTENCIA SONORA DB
- 44
- 1100 M3/H PRESION EFECTIVA MM.C.A
- 2,66
- 1200 M3/H VELOCIDAD EFECTIVA M/S
- 7,3
- 1200 M3/H POTENCIA SONORA DB
- 46
- 1200 M3/H PRESION EFECTIVA MM.C.A
- 3,17
- 1300 M3/H VELOCIDAD EFECTIVA M/S
- 7,4
- 1300 M3/H POTENCIA SONORA DB
- 47
- 1300 M3/H PRESION EFECTIVA MM.C.A
- 3,519
- 1400 M3/H VELOCIDAD EFECTIVA M/S
- 7,4
- 1400 M3/H POTENCIA SONORA DB
- 49
- 1400 M3/H PRESION EFECTIVA MM.C.A
- 3,906
- 1500 M3/H VELOCIDAD EFECTIVA M/S
- 8,5
- 1500 M3/H POTENCIA SONORA DB
- 51
- 1500 M3/H PRESION EFECTIVA MM.C.A
- 4,96
- 1600 M3/H VELOCIDAD EFECTIVA M/S
- 9,1
- 1600 M3/H POTENCIA SONORA DB
- 53
- 1600 M3/H PRESION EFECTIVA MM.C.A
- 5,506
- 1700 M3/H VELOCIDAD EFECTIVA M/S
- 9,7
- 1700 M3/H POTENCIA SONORA DB
- 55
- 1700 M3/H PRESION EFECTIVA MM.C.A
- 6,112
- 1800 M3/H VELOCIDAD EFECTIVA M/S
- 10,2
- 1800 M3/H POTENCIA SONORA DB
- 58
- 1800 M3/H PRESION EFECTIVA MM.C.A
- 6,784
- 1900 M3/H VELOCIDAD EFECTIVA M/S
- 10,8
- 1900 M3/H POTENCIA SONORA DB
- 60
- 1900 M3/H PRESION EFECTIVA MM.C.A
- 7,53
- 2000 M3/H VELOCIDAD EFECTIVA M/S
- 11,4
- 2000 M3/H POTENCIA SONORA DB
- 62
