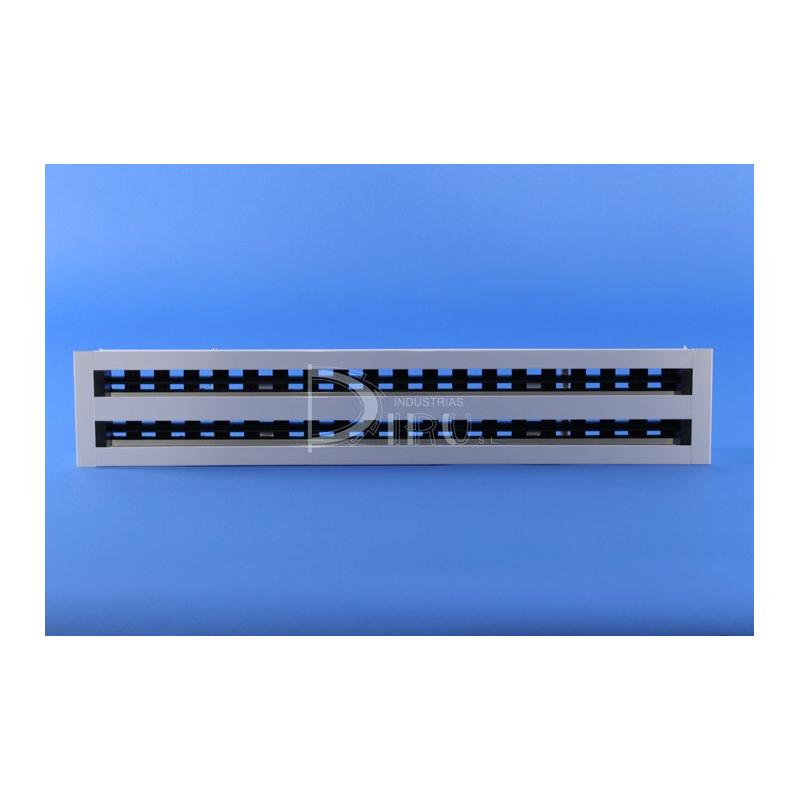

DIFUSOR LINEAL CON REGULACIÓN DLE-B + P DE 4 VIAS 163 x 800 color BLANCO SIN PLENUM y 2 PUENTES DE FIJACIÓN

MODELO DLE-B+P: Difusor con regulación y puente de montaje.

78,74 €
Cantidad

Descripción

CARACTERISTICAS: Difusor indicado para su instalación en techo, fabricado en aluminio extruido. Equipado con lamas direccionales en aluminio extruido, las cuales permiten orientar el flujo de aire. La regulación es tipo corredera y esta fabricada en plástico inyectado. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

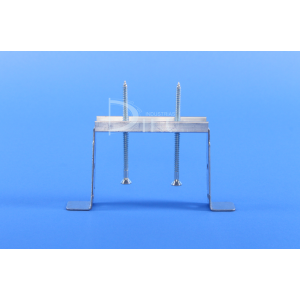

FORMA DE MONTAJE: La sujeción se realiza mediante un puente de montaje fabricado en perfil de aluminio extruido con patillas de chapa galvanizada. El difusor se sujeta a este por medio de tornillos.

Detalles del producto

Ficha técnica

Largo (mm)
800
Color Acabado
BLANCO
100 M3/H VELOCIDAD EFECTIVA M/S
0,7
100 M3/H PRESION EFECTIVA MM.C.A
0,04
100 M3/H ALCANCE MINIMO METROS
1,2
100 M3/H ALCANCE MAXIMO METROS
2
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,5
200 M3/H PRESION EFECTIVA MM.C.A
0,18
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
2,2
300 M3/H PRESION EFECTIVA MM.C.A
0,4
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
3
400 M3/H PRESION EFECTIVA MM.C.A
0,7
400 M3/H ALCANCE MINIMO METROS
5
400 M3/H ALCANCE MAXIMO METROS
7,8
400 M3/H POTENCIA SONORA DB
17
500 M3/H VELOCIDAD EFECTIVA M/S
3,7
500 M3/H PRESION EFECTIVA MM.C.A
1,1
500 M3/H ALCANCE MINIMO METROS
6,2
500 M3/H ALCANCE MAXIMO METROS
9,8
500 M3/H POTENCIA SONORA DB
24
600 M3/H VELOCIDAD EFECTIVA M/S
4,4
600 M3/H PRESION EFECTIVA MM.C.A
1,59
600 M3/H POTENCIA SONORA DB
29
700 M3/H VELOCIDAD EFECTIVA M/S
5,2
700 M3/H PRESION EFECTIVA MM.C.A
2,205
700 M3/H POTENCIA SONORA DB
34
800 M3/H VELOCIDAD EFECTIVA M/S
5,9
800 M3/H PRESION EFECTIVA MM.C.A
2,82
800 M3/H POTENCIA SONORA DB
38
900 M3/H VELOCIDAD EFECTIVA M/S
6,7
900 M3/H PRESION EFECTIVA MM.C.A
3,61
900 M3/H POTENCIA SONORA DB
42
1000 M3/H VELOCIDAD EFECTIVA M/S
7,4
1000 M3/H PRESION EFECTIVA MM.C.A
4,4
1000 M3/H POTENCIA SONORA DB
45
1100 M3/H VELOCIDAD EFECTIVA M/S
8,1
1100 M3/H POTENCIA SONORA DB
47
1100 M3/H PRESION EFECTIVA MM.C.A
4,52
1200 M3/H VELOCIDAD EFECTIVA M/S
8,9
1200 M3/H POTENCIA SONORA DB
49
1200 M3/H PRESION EFECTIVA MM.C.A
5,16
1300 M3/H VELOCIDAD EFECTIVA M/S
9,6
1300 M3/H POTENCIA SONORA DB
51
1300 M3/H PRESION EFECTIVA MM.C.A
5,8
1400 M3/H VELOCIDAD EFECTIVA M/S
10,4
1400 M3/H POTENCIA SONORA DB
53
1400 M3/H PRESION EFECTIVA MM.C.A
6,6
1500 M3/H VELOCIDAD EFECTIVA M/S
11,1
1500 M3/H POTENCIA SONORA DB
56
1500 M3/H PRESION EFECTIVA MM.C.A
7,08
1600 M3/H VELOCIDAD EFECTIVA M/S
11,8
1600 M3/H POTENCIA SONORA DB
58
1600 M3/H PRESION EFECTIVA MM.C.A
7,72
1700 M3/H VELOCIDAD EFECTIVA M/S
12,6
1700 M3/H POTENCIA SONORA DB
60
1700 M3/H PRESION EFECTIVA MM.C.A
8,36
1800 M3/H VELOCIDAD EFECTIVA M/S
13,3
1800 M3/H POTENCIA SONORA DB
62
1800 M3/H PRESION EFECTIVA MM.C.A
9
1900 M3/H VELOCIDAD EFECTIVA M/S
14,06
1900 M3/H POTENCIA SONORA DB
64
1900 M3/H PRESION EFECTIVA MM.C.A
9,6
2000 M3/H VELOCIDAD EFECTIVA M/S
14,8
2000 M3/H POTENCIA SONORA DB
65
2000 M3/H PRESION EFECTIVA MM.C.A
10,3
700 M3/H ALCANCE MINIMO METROS
8,7
700 M3/H ALCANCE MAXIMO METROS
13,7
1100 M3/H ALCANCE MINIMO METROS
13,7
1100 M3/H ALCANCE MAXIMO METROS
21,6
1700 M3/H ALCANCE MINIMO METROS
21,2
1700 M3/H ALCANCE MAXIMO METROS
33,3
Nº Vias
4 VIAS
H mm
163
L x H mm
163 x 800
Espesor del Marco (mm)
1,5
Plenum
SIN PLENUM
Profundidad Total (mm)
63
L x H mm (Total con Marcos)
177 x 824
Hueco Instalacion (mm)
167 x 804
200 M3/H ALCANCE MINIMO METROS
2,5
200 M3/H ALCANCE MAXIMO METROS
3,9
300 M3/H ALCANCE MINIMO METROS
3,7
300 M3/H ALCANCE MAXIMO METROS
5,9
600 M3/H ALCANCE MINIMO METROS
7,5
600 M3/H ALCANCE MAXIMO METROS
11,8
800 M3/H ALCANCE MINIMO METROS
10
800 M3/H ALCANCE MAXIMO METROS
15,7
900 M3/H ALCANCE MINIMO METROS
11,2
900 M3/H ALCANCE MAXIMO METROS
17,6
1000 M3/H ALCANCE MINIMO METROS
12,5
1000 M3/H ALCANCE MAXIMO METROS
19,6
1200 M3/H ALCANCE MINIMO METROS
14,9
1200 M3/H ALCANCE MAXIMO METROS
23,5
1300 M3/H ALCANCE MINIMO METROS
16,2
1300 M3/H ALCANCE MAXIMO METROS
25,5
1400 M3/H ALCANCE MINIMO METROS
17,4
1400 M3/H ALCANCE MAXIMO METROS
27,4
1500 M3/H ALCANCE MINIMO METROS
18,7
1500 M3/H ALCANCE MAXIMO METROS
29,4
1600 M3/H ALCANCE MINIMO METROS
19,9
1600 M3/H ALCANCE MAXIMO METROS
31,4
1800 M3/H ALCANCE MINIMO METROS
22,4
1800 M3/H ALCANCE MAXIMO METROS
35,3
1900 M3/H ALCANCE MINIMO METROS
23,7
1900 M3/H ALCANCE MAXIMO METROS
37
2000 M3/H ALCANCE MINIMO METROS
25
2000 M3/H ALCANCE MAXIMO METROS
39,2
Número de Puentes
2
