DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO
  • DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO
  • DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO
  • DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO
  • DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO
  • DIFUSOR LINEAL CON REGULACIÓN DLE + P 173 x 500 COLOR BLANCO

DIFUSOR LINEAL CON REGULACIÓN DLE + P DE 4 VIAS 173 x 500 color BLANCO SIN PLENUM y 2 PUENTES DE FIJACIÓN

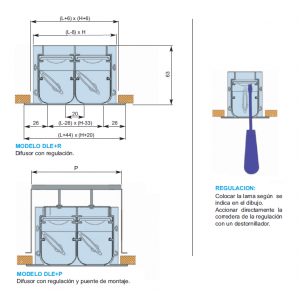

MODELO DLE+P: Difusor con regulación y puente de montaje.

Pregunta sobre el producto en WhatsApp
Descripción

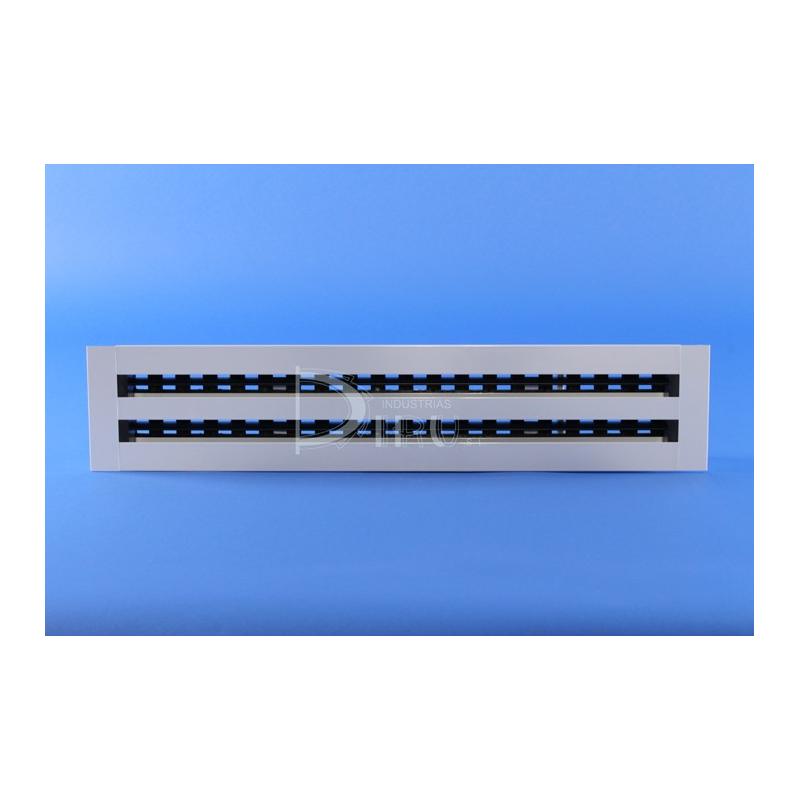

CARACTERISTICAS: Difusor indicado para su instalación en techo, fabricado en aluminio extruido. Equipado con lamas direccionales en aluminio extruido, las cuales permiten orientar el flujo de aire. La regulación es tipo corredera y esta fabricada en plástico inyectado. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

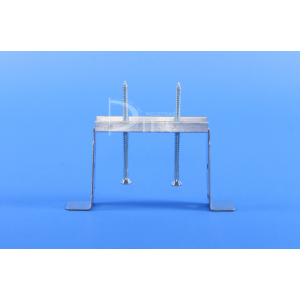

FORMA DE MONTAJE: La sujeción se realiza mediante un puente de montaje fabricado en perfil de aluminio extruido con patillas de chapa galvanizada. El difusor se sujeta a este por medio de tornillos.

Detalles del producto

Ficha técnica

Largo (mm)
500
Color Acabado
BLANCO
100 M3/H VELOCIDAD EFECTIVA M/S
1,2
100 M3/H PRESION EFECTIVA MM.C.A
0,12
100 M3/H ALCANCE MINIMO METROS
2
100 M3/H ALCANCE MAXIMO METROS
3,2
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,4
200 M3/H PRESION EFECTIVA MM.C.A
0,47
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,6
300 M3/H PRESION EFECTIVA MM.C.A
1,05
300 M3/H POTENCIA SONORA DB
20
400 M3/H VELOCIDAD EFECTIVA M/S
4,8
400 M3/H PRESION EFECTIVA MM.C.A
1,86
400 M3/H ALCANCE MINIMO METROS
8,1
400 M3/H ALCANCE MAXIMO METROS
12,8
400 M3/H POTENCIA SONORA DB
29
500 M3/H VELOCIDAD EFECTIVA M/S
6,1
500 M3/H PRESION EFECTIVA MM.C.A
2,91
500 M3/H ALCANCE MINIMO METROS
10,1
500 M3/H ALCANCE MAXIMO METROS
16
500 M3/H POTENCIA SONORA DB
36
600 M3/H VELOCIDAD EFECTIVA M/S
7,3
600 M3/H PRESION EFECTIVA MM.C.A
4,19
600 M3/H POTENCIA SONORA DB
41
700 M3/H VELOCIDAD EFECTIVA M/S
8,5
700 M3/H PRESION EFECTIVA MM.C.A
5,815
700 M3/H POTENCIA SONORA DB
46
800 M3/H VELOCIDAD EFECTIVA M/S
9,7
800 M3/H PRESION EFECTIVA MM.C.A
7,44
800 M3/H POTENCIA SONORA DB
50
900 M3/H VELOCIDAD EFECTIVA M/S
10,9
900 M3/H PRESION EFECTIVA MM.C.A
9,588
900 M3/H POTENCIA SONORA DB
54
1000 M3/H VELOCIDAD EFECTIVA M/S
12,1
1000 M3/H PRESION EFECTIVA MM.C.A
11,736
1000 M3/H POTENCIA SONORA DB
57
1100 M3/H VELOCIDAD EFECTIVA M/S
13,3
1100 M3/H POTENCIA SONORA DB
59
1100 M3/H PRESION EFECTIVA MM.C.A
13,56
1200 M3/H VELOCIDAD EFECTIVA M/S
14,5
1200 M3/H POTENCIA SONORA DB
61
1200 M3/H PRESION EFECTIVA MM.C.A
15,48
1300 M3/H VELOCIDAD EFECTIVA M/S
15,7
1300 M3/H POTENCIA SONORA DB
63
1300 M3/H PRESION EFECTIVA MM.C.A
17,4
1400 M3/H VELOCIDAD EFECTIVA M/S
16,9
1400 M3/H POTENCIA SONORA DB
65
1400 M3/H PRESION EFECTIVA MM.C.A
19,8
1500 M3/H VELOCIDAD EFECTIVA M/S
18,2
1500 M3/H POTENCIA SONORA DB
68
1500 M3/H PRESION EFECTIVA MM.C.A
21,24
1600 M3/H VELOCIDAD EFECTIVA M/S
19,4
1600 M3/H POTENCIA SONORA DB
70
1600 M3/H PRESION EFECTIVA MM.C.A
23,16
1700 M3/H VELOCIDAD EFECTIVA M/S
20,6
1700 M3/H POTENCIA SONORA DB
72
1700 M3/H PRESION EFECTIVA MM.C.A
25,08
700 M3/H ALCANCE MINIMO METROS
14,1
700 M3/H ALCANCE MAXIMO METROS
22,3
1100 M3/H ALCANCE MINIMO METROS
22,2
1100 M3/H ALCANCE MAXIMO METROS
35,1
1700 M3/H ALCANCE MINIMO METROS
34,3
1700 M3/H ALCANCE MAXIMO METROS
54,2
Nº Vias
4 VIAS
H mm
173
L x H mm
173 x 500
Espesor del Marco (mm)
1,5
Plenum
SIN PLENUM
Profundidad Total (mm)
63
L x H mm (Total con Marcos)
193 x 544
Hueco Instalacion (mm)
179 x 506
200 M3/H ALCANCE MINIMO METROS
4
200 M3/H ALCANCE MAXIMO METROS
6,4
300 M3/H ALCANCE MINIMO METROS
6
300 M3/H ALCANCE MAXIMO METROS
9,6
600 M3/H ALCANCE MINIMO METROS
12,1
600 M3/H ALCANCE MAXIMO METROS
19,1
800 M3/H ALCANCE MINIMO METROS
16,1
800 M3/H ALCANCE MAXIMO METROS
25,5
900 M3/H ALCANCE MINIMO METROS
18,1
900 M3/H ALCANCE MAXIMO METROS
28,7
1000 M3/H ALCANCE MINIMO METROS
20,2
1000 M3/H ALCANCE MAXIMO METROS
31,9
1200 M3/H ALCANCE MINIMO METROS
24,2
1200 M3/H ALCANCE MAXIMO METROS
38,3
1300 M3/H ALCANCE MINIMO METROS
26,2
1300 M3/H ALCANCE MAXIMO METROS
41,5
1400 M3/H ALCANCE MINIMO METROS
28,2
1400 M3/H ALCANCE MAXIMO METROS
44,7
1500 M3/H ALCANCE MINIMO METROS
30,2
1500 M3/H ALCANCE MAXIMO METROS
47,9
1600 M3/H ALCANCE MINIMO METROS
32,2
1600 M3/H ALCANCE MAXIMO METROS
51
Número de Puentes
2
