Rejilla de retorno de lamas fijas a 45° para techo modular 595×595 mm — Blanco RAL 9016 | BasicAir

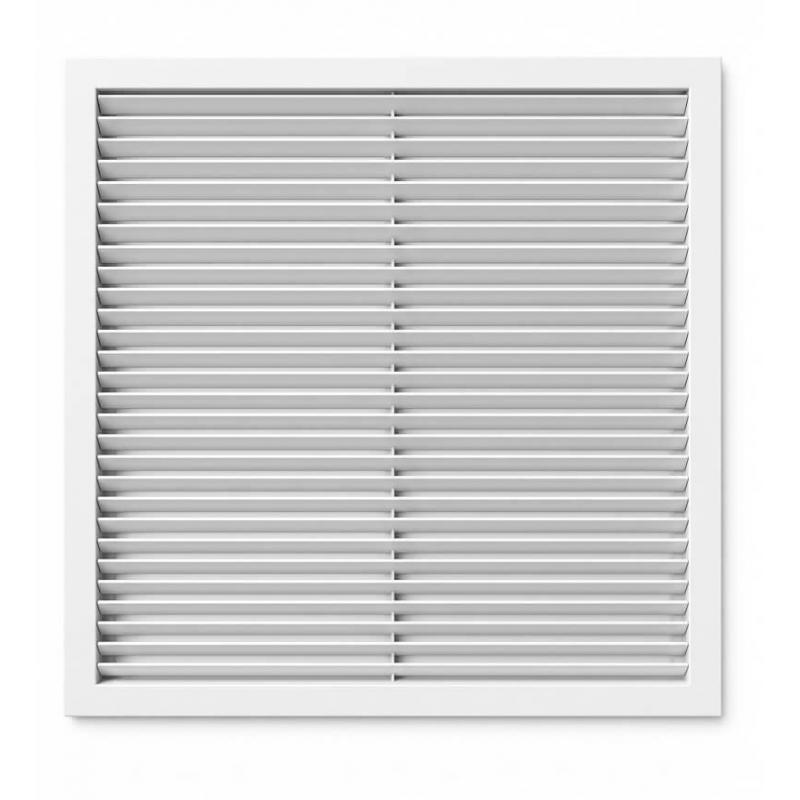

La BA-PRET-595-595B es una rejilla de retorno con lamas fijas a 45° diseñada para encajar directamente en la perfilería de techo modular (Armstrong, Knauf y equivalentes). Sustituye una placa estándar de 600×600 mm sin cortes ni obra.

La inclinación de las lamas a 45° impide ver el interior del falso techo desde el suelo, lo que le da un acabado más discreto y estético que una rejilla de retícula recta. Al mismo tiempo ofrece un alto porcentaje de paso libre de aire, lo que minimiza la pérdida de carga y el ruido de aspiración.

Se suministra en blanco RAL 9016, integrado con el resto del techo modular pintado.

Ventajas de las lamas a 45° frente a la retícula recta

• No se ve el fondo: la inclinación de las lamas oculta visualmente el interior del falso techo, cables y tuberías.
• Mayor discreción: aspecto más limpio e integrado en el techo que la retícula recta.
• Alto paso de aire: misma sección libre efectiva que la retícula, con menor pérdida de carga que las lamas horizontales.
• Sin marco: encaje directo en perfilería T24, igual que una placa de techo modular.

Plenum termoacústico BOXTHERM-600-DIAM200 (opcional)

El plenum Madel BOXTHERM-600-DIAM200 permite conectar esta rejilla a una red de conductos de climatización mediante tubo flexible de Ø200 mm. Fabricado en poliestireno expandido (EPS), actúa como aislante térmico y acústico cumpliendo el RITE 2008.

• Dimensión exterior: 590 mm
• Altura: 300 mm
• Conexión lateral: Ø200 mm (diámetro interior 198 mm)
• Fijación: tornillo central
• Diseño: piramidal y apilable
• Aislamiento: EPS 22 mm, coeficiente 0,0297 W/mK
• Reducción acústica: 2-3 dB(A) frente a caja metálica sin aislar

Seleccione Con plenum BOXTHERM-600-DIAM200 en el desplegable y se añade automáticamente al pedido.

Características técnicas

• Referencia: BA-PRET-595-595B
• Material: aluminio
• Acabado: lacado blanco RAL 9016
• Lamas: fijas a 45°
• Medida nominal: 595×595 mm
• Techo compatible: modular T24 (placa 600×600 mm)
• Uso: retorno de aire en climatización y ventilación
• Marca: BasicAir

Instalación

La rejilla apoya directamente sobre la perfilería T24 del techo modular, en el mismo hueco que una placa de 600×600 mm. No requiere herramientas ni fijaciones adicionales.

Para instalaciones de fancoil con retorno por plenum de techo sin conducto, la rejilla funciona sola. Si la instalación lleva conducto de retorno, añada el plenum BOXTHERM para la conexión a Ø200 mm.

Preguntas frecuentes

¿Qué diferencia hay entre esta rejilla y la BA-RET (retícula recta)?

La BA-PRET tiene las lamas a 45°, de modo que no se ve el interior del falso techo desde el suelo. La BA-RET es retícula recta y sí deja ver el fondo. Estéticamente la BA-PRET es más discreta; en términos de paso de aire son equivalentes.

¿Encaja en cualquier techo modular?

Sí, en perfilería T24 estándar de 600×600 mm, que es la más extendida en oficinas, locales y edificios terciarios.

¿El plenum va incluido en el precio base?

No. El precio base es solo la rejilla. Seleccione Con plenum BOXTHERM-600-DIAM200 si lo necesita.

¿Qué diámetro de conducto se conecta al plenum?

Conexión nominal Ø200 mm, diámetro interior del cuello 198 mm.

¿Se puede usar para impulsión?

No es su uso habitual. Para impulsión en techo modular lo recomendable es un difusor rotacional o de ranuras.
