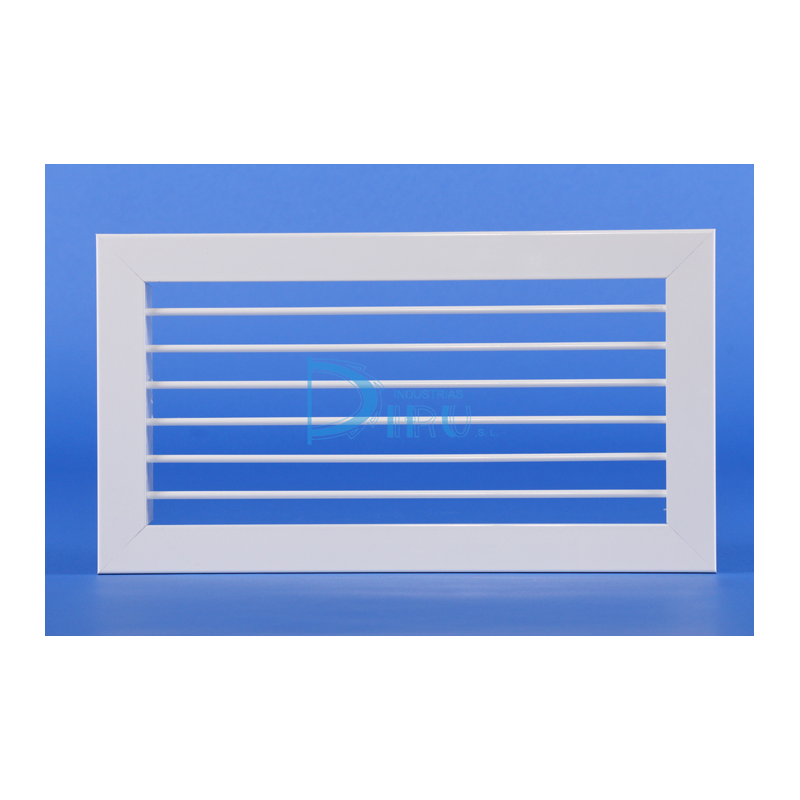

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MH 300 x 500 COLOR ALUMINIO

MODELO MH: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

17,56 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles horizontales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
300
Largo L (mm)
500
Alto x Largo (mm)
300 x 500
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
334 x 534
Nº Marco x Medida de Marco Instalacion H y L
2 x 300 mm y 2 x 500 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,3
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
0,9
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,5
200 M3/H PRESION EFECTIVA MM.C.A
0,01
200 M3/H ALCANCE METROS
1,8
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
0,8
300 M3/H PRESION EFECTIVA MM.C.A
0,03
300 M3/H ALCANCE METROS
2,7
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
1
400 M3/H PRESION EFECTIVA MM.C.A
0,05
400 M3/H ALCANCE METROS
3,6
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
1,3
500 M3/H PRESION EFECTIVA MM.C.A
0,09
500 M3/H ALCANCE METROS
4,5
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
1,5
600 M3/H PRESION EFECTIVA MM.C.A
0,12
600 M3/H ALCANCE METROS
5,4
600 M3/H POTENCIA SONORA DB
inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S
1,8
700 M3/H PRESION EFECTIVA MM.C.A
0,17
700 M3/H ALCANCE METROS
6,3
700 M3/H POTENCIA SONORA DB
inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S
2
800 M3/H PRESION EFECTIVA MM.C.A
0,22
800 M3/H ALCANCE METROS
7,2
800 M3/H POTENCIA SONORA DB
15
900 M3/H VELOCIDAD EFECTIVA M/S
2,3
900 M3/H PRESION EFECTIVA MM.C.A
0,293
900 M3/H ALCANCE METROS
8,1
900 M3/H POTENCIA SONORA DB
16
1000 M3/H VELOCIDAD EFECTIVA M/S
2,5
1000 M3/H PRESION EFECTIVA MM.C.A
0,34
1000 M3/H ALCANCE METROS
9
1000 M3/H POTENCIA SONORA DB
19
Hueco Instalación Alto H x Largo L Total (mm)
308 x 508
1100 M3/H VELOCIDAD EFECTIVA M/S
2,8
1100 M3/H ALCANCE METROS
9,8
1100 M3/H POTENCIA SONORA DB
21
1100 M3/H PRESION EFECTIVA MM.C.A
0,415
1200 M3/H VELOCIDAD EFECTIVA M/S
3,1
1200 M3/H ALCANCE METROS
10,8
1200 M3/H POTENCIA SONORA DB
23
1200 M3/H PRESION EFECTIVA MM.C.A
0,498
1300 M3/H VELOCIDAD EFECTIVA M/S
3,3
1300 M3/H ALCANCE METROS
11,3
1300 M3/H POTENCIA SONORA DB
24
1300 M3/H PRESION EFECTIVA MM.C.A
0,553
1400 M3/H VELOCIDAD EFECTIVA M/S
3,6
1400 M3/H ALCANCE METROS
11,9
1400 M3/H POTENCIA SONORA DB
25
1400 M3/H PRESION EFECTIVA MM.C.A
0,614
1500 M3/H VELOCIDAD EFECTIVA M/S
3,8
1500 M3/H ALCANCE METROS
12,5
1500 M3/H POTENCIA SONORA DB
27
1500 M3/H PRESION EFECTIVA MM.C.A
0,681
1600 M3/H VELOCIDAD EFECTIVA M/S
4,1
1600 M3/H ALCANCE METROS
13,1
1600 M3/H POTENCIA SONORA DB
28
1600 M3/H PRESION EFECTIVA MM.C.A
0,756
1700 M3/H VELOCIDAD EFECTIVA M/S
4,3
1700 M3/H ALCANCE METROS
13,8
1700 M3/H POTENCIA SONORA DB
29
1700 M3/H PRESION EFECTIVA MM.C.A
0,839
1800 M3/H VELOCIDAD EFECTIVA M/S
4,6
1800 M3/H ALCANCE METROS
14,6
1800 M3/H POTENCIA SONORA DB
31
1800 M3/H PRESION EFECTIVA MM.C.A
0,89
1900 M3/H VELOCIDAD EFECTIVA M/S
4,8
1900 M3/H ALCANCE METROS
15,5
1900 M3/H POTENCIA SONORA DB
33
1900 M3/H PRESION EFECTIVA MM.C.A
0,943
2000 M3/H VELOCIDAD EFECTIVA M/S
5,1
2000 M3/H ALCANCE METROS
16,4
2000 M3/H POTENCIA SONORA DB
35
2000 M3/H PRESION EFECTIVA MM.C.A
0,999
Profundidad (mm)
33
