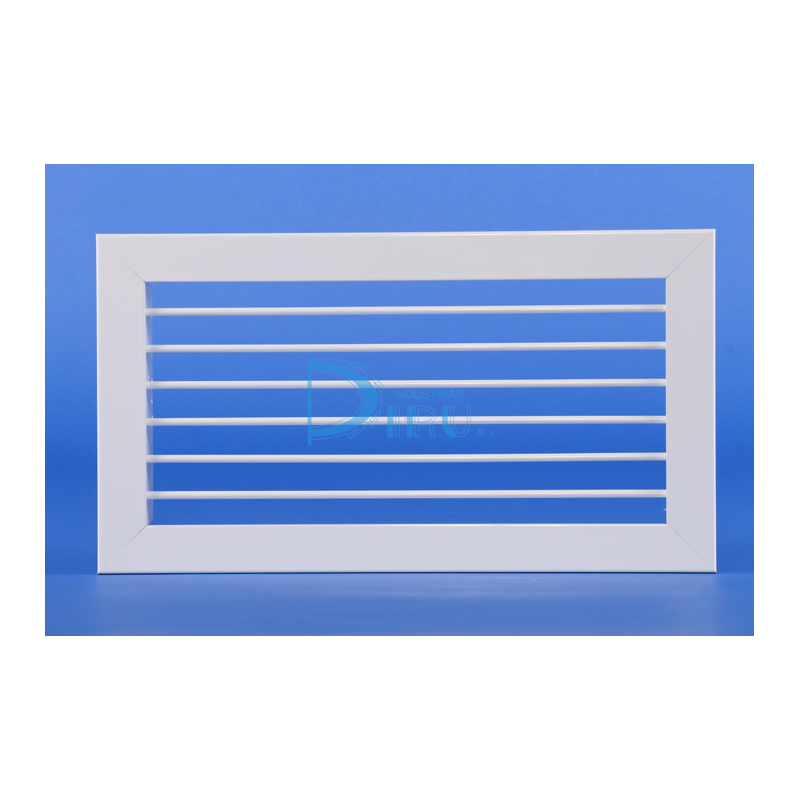

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MH + M 200 x 200 COLOR ALUMINIO + MARCO DE MOTAJE

Marca DIRU (Fabricado en España)

MODELO MH+M: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles horizontales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

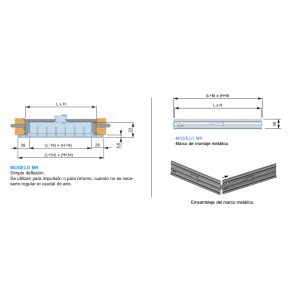

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 200
Largo L (mm): 200
Alto x Largo (mm): 200 x 200
Accesorios: MARCOS DE MONTAJE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 234 x 234
Nº Marco x Medida de Marco Instalacion H y L: 2 x 200 mm y 2 x 200 mm
Tipo de Rejilla: LAMAS ORIENTABLES SIMPLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 1
100 M3/H PRESION EFECTIVA MM.C.A: 0,06
100 M3/H ALCANCE METROS: 1,8
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 2,1
200 M3/H PRESION EFECTIVA MM.C.A: 0,23
200 M3/H ALCANCE METROS: 3,6
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 3,1
300 M3/H PRESION EFECTIVA MM.C.A: 0,52
300 M3/H ALCANCE METROS: 5,5
300 M3/H POTENCIA SONORA DB: 17
400 M3/H VELOCIDAD EFECTIVA M/S: 4,1
400 M3/H PRESION EFECTIVA MM.C.A: 0,92
400 M3/H ALCANCE METROS: 7,3
400 M3/H POTENCIA SONORA DB: 23
500 M3/H VELOCIDAD EFECTIVA M/S: 5,1
500 M3/H PRESION EFECTIVA MM.C.A: 1,43
500 M3/H ALCANCE METROS: 9,1
500 M3/H POTENCIA SONORA DB: 27
600 M3/H VELOCIDAD EFECTIVA M/S: 6,2
600 M3/H PRESION EFECTIVA MM.C.A: 2,07
600 M3/H ALCANCE METROS: 10,9
600 M3/H POTENCIA SONORA DB: 31
700 M3/H VELOCIDAD EFECTIVA M/S: 7,2
700 M3/H PRESION EFECTIVA MM.C.A: 2,81
700 M3/H ALCANCE METROS: 12,7
700 M3/H POTENCIA SONORA DB: 35
800 M3/H VELOCIDAD EFECTIVA M/S: 8,2
800 M3/H PRESION EFECTIVA MM.C.A: 3,67
800 M3/H ALCANCE METROS: 14,5
800 M3/H POTENCIA SONORA DB: 38
900 M3/H VELOCIDAD EFECTIVA M/S: 9,3
900 M3/H PRESION EFECTIVA MM.C.A: 4,65
900 M3/H ALCANCE METROS: 16,4
900 M3/H POTENCIA SONORA DB: 40
1000 M3/H VELOCIDAD EFECTIVA M/S: 10,3
1000 M3/H PRESION EFECTIVA MM.C.A: 5,74
1000 M3/H ALCANCE METROS: 18,2
1000 M3/H POTENCIA SONORA DB: 43
Hueco Instalación Alto H x Largo L Total (mm): 208 x 208
1100 M3/H VELOCIDAD EFECTIVA M/S: 11,3
1100 M3/H ALCANCE METROS: 19,8
1100 M3/H POTENCIA SONORA DB: 22
1100 M3/H PRESION EFECTIVA MM.C.A: 2,87
1200 M3/H VELOCIDAD EFECTIVA M/S: 12,3
1200 M3/H ALCANCE METROS: 20,8
1200 M3/H POTENCIA SONORA DB: 48
1200 M3/H PRESION EFECTIVA MM.C.A: 6,9
1300 M3/H VELOCIDAD EFECTIVA M/S: 13,4
1300 M3/H ALCANCE METROS: 21,8
1300 M3/H POTENCIA SONORA DB: 50
1300 M3/H PRESION EFECTIVA MM.C.A: 7,659
1400 M3/H VELOCIDAD EFECTIVA M/S: 14,4
1400 M3/H ALCANCE METROS: 22,9
1400 M3/H POTENCIA SONORA DB: 53
1400 M3/H PRESION EFECTIVA MM.C.A: 8,501
1500 M3/H VELOCIDAD EFECTIVA M/S: 15,4
1500 M3/H ALCANCE METROS: 24,1
1500 M3/H POTENCIA SONORA DB: 56
1500 M3/H PRESION EFECTIVA MM.C.A: 9,437
1600 M3/H VELOCIDAD EFECTIVA M/S: 16,5
1600 M3/H ALCANCE METROS: 25,3
1600 M3/H POTENCIA SONORA DB: 58
1600 M3/H PRESION EFECTIVA MM.C.A: 10,475
1700 M3/H VELOCIDAD EFECTIVA M/S: 17,5
1700 M3/H ALCANCE METROS: 26,5
1700 M3/H POTENCIA SONORA DB: 61
1700 M3/H PRESION EFECTIVA MM.C.A: 11,627
1800 M3/H VELOCIDAD EFECTIVA M/S: 18,5
1800 M3/H ALCANCE METROS: 28,1
1800 M3/H POTENCIA SONORA DB: 65
1800 M3/H PRESION EFECTIVA MM.C.A: 12,325
1900 M3/H VELOCIDAD EFECTIVA M/S: 19,5
1900 M3/H ALCANCE METROS: 29,8
1900 M3/H POTENCIA SONORA DB: 69
1900 M3/H PRESION EFECTIVA MM.C.A: 13,064
Profundidad (mm): 33
