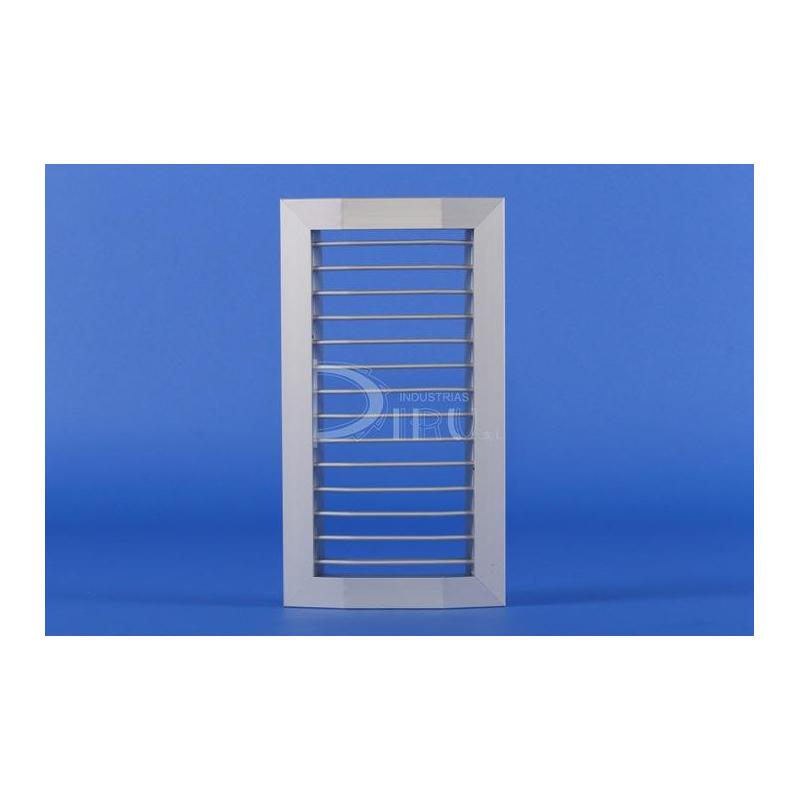

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 175 x 800 COLOR ALUMINIO

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

42,51 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
175
Largo L (mm)
800
Alto x Largo (mm)
175 x 800
Accesorios
NO INCLUIDOS
Profundidad (mm)
38
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
191 x 234
Tipo de Rejilla
LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S
0,3
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,5
200 M3/H PRESION EFECTIVA MM.C.A
0,04
200 M3/H ALCANCE METROS
1,9
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
0,8
300 M3/H PRESION EFECTIVA MM.C.A
0,04
300 M3/H ALCANCE METROS
2,9
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
1,1
400 M3/H PRESION EFECTIVA MM.C.A
0,05
400 M3/H ALCANCE METROS
3,8
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
1,4
500 M3/H PRESION EFECTIVA MM.C.A
0,1
500 M3/H ALCANCE METROS
4,9
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
1,6
600 M3/H PRESION EFECTIVA MM.C.A
0,16
600 M3/H ALCANCE METROS
5,7
600 M3/H POTENCIA SONORA DB
inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S
1,9
700 M3/H PRESION EFECTIVA MM.C.A
0,21
700 M3/H ALCANCE METROS
6,6
700 M3/H POTENCIA SONORA DB
inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S
2,2
800 M3/H PRESION EFECTIVA MM.C.A
0,279
800 M3/H ALCANCE METROS
7,6
800 M3/H POTENCIA SONORA DB
15
900 M3/H VELOCIDAD EFECTIVA M/S
2,5
900 M3/H PRESION EFECTIVA MM.C.A
0,371
900 M3/H ALCANCE METROS
8,5
900 M3/H POTENCIA SONORA DB
18
1000 M3/H VELOCIDAD EFECTIVA M/S
2,7
1000 M3/H PRESION EFECTIVA MM.C.A
0,409
1000 M3/H ALCANCE METROS
9,4
1000 M3/H POTENCIA SONORA DB
21
PARA CONDUCTO Ø mm
entre Ø 550 y Ø 600 mm
1100 M3/H VELOCIDAD EFECTIVA M/S
3
1100 M3/H ALCANCE METROS
10,3
1100 M3/H POTENCIA SONORA DB
20
1100 M3/H PRESION EFECTIVA MM.C.A
0,511
1200 M3/H VELOCIDAD EFECTIVA M/S
3,3
1200 M3/H ALCANCE METROS
10,8
1200 M3/H POTENCIA SONORA DB
22
1200 M3/H PRESION EFECTIVA MM.C.A
0,6
1300 M3/H VELOCIDAD EFECTIVA M/S
3,5
1300 M3/H ALCANCE METROS
11,3
1300 M3/H POTENCIA SONORA DB
23
1300 M3/H PRESION EFECTIVA MM.C.A
0,666
1400 M3/H VELOCIDAD EFECTIVA M/S
3,8
1400 M3/H ALCANCE METROS
11,9
1400 M3/H POTENCIA SONORA DB
24
1400 M3/H PRESION EFECTIVA MM.C.A
0,739
1500 M3/H VELOCIDAD EFECTIVA M/S
4,1
1500 M3/H ALCANCE METROS
12,5
1500 M3/H POTENCIA SONORA DB
25
1500 M3/H PRESION EFECTIVA MM.C.A
0,821
1600 M3/H VELOCIDAD EFECTIVA M/S
4,4
1600 M3/H ALCANCE METROS
13,1
1600 M3/H POTENCIA SONORA DB
27
1600 M3/H PRESION EFECTIVA MM.C.A
0,911
1700 M3/H VELOCIDAD EFECTIVA M/S
4,6
1700 M3/H ALCANCE METROS
13,8
1700 M3/H POTENCIA SONORA DB
28
1700 M3/H PRESION EFECTIVA MM.C.A
1,011
1800 M3/H VELOCIDAD EFECTIVA M/S
4,9
1800 M3/H ALCANCE METROS
14,6
1800 M3/H POTENCIA SONORA DB
30
1800 M3/H PRESION EFECTIVA MM.C.A
1,072
1900 M3/H VELOCIDAD EFECTIVA M/S
5,2
1900 M3/H ALCANCE METROS
15,5
1900 M3/H POTENCIA SONORA DB
31
1900 M3/H PRESION EFECTIVA MM.C.A
1,136
2000 M3/H VELOCIDAD EFECTIVA M/S
5,4
2000 M3/H ALCANCE METROS
16,4
2000 M3/H POTENCIA SONORA DB
33
2000 M3/H PRESION EFECTIVA MM.C.A
1,204
