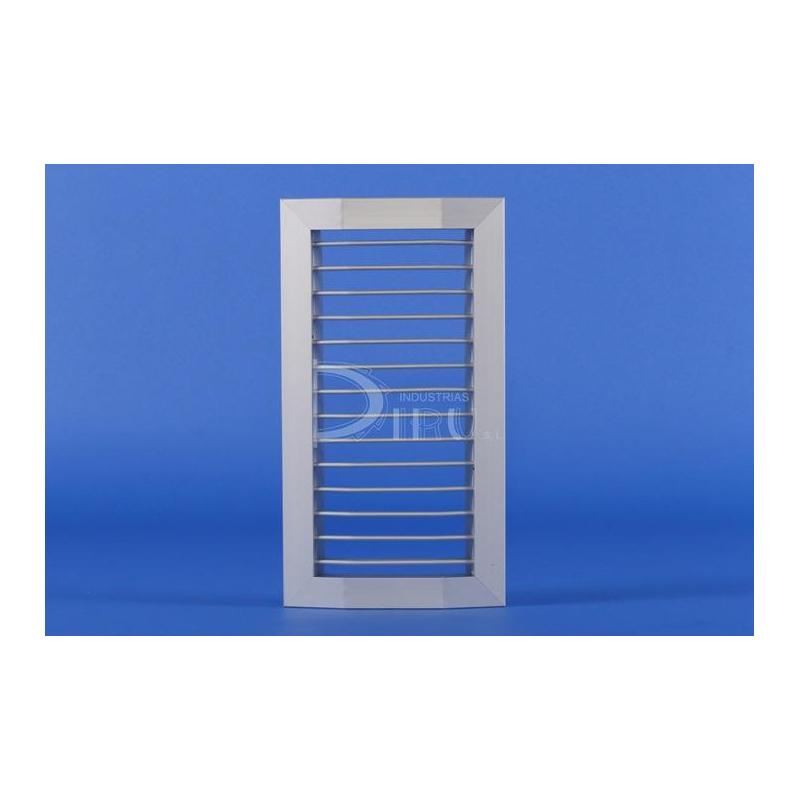

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 75 x 800 COLOR ALUMINIO

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Profundidad (mm)
38
Color
ALUMINIO
Alto H (mm)
75
Largo L (mm)
800
Alto x Largo (mm)
75 x 800
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
143 x 234
Tipo de Rejilla
LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S
0,7
100 M3/H PRESION EFECTIVA MM.C.A
0,02
100 M3/H ALCANCE METROS
1,5
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,4
200 M3/H PRESION EFECTIVA MM.C.A
0,08
200 M3/H ALCANCE METROS
2,9
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
2
300 M3/H PRESION EFECTIVA MM.C.A
0,22
300 M3/H ALCANCE METROS
4,4
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
2,7
400 M3/H PRESION EFECTIVA MM.C.A
0,392
400 M3/H ALCANCE METROS
5,8
400 M3/H POTENCIA SONORA DB
17
500 M3/H VELOCIDAD EFECTIVA M/S
3,4
500 M3/H PRESION EFECTIVA MM.C.A
0,6
500 M3/H ALCANCE METROS
7,3
500 M3/H POTENCIA SONORA DB
22
600 M3/H VELOCIDAD EFECTIVA M/S
4,1
600 M3/H PRESION EFECTIVA MM.C.A
0,86
600 M3/H ALCANCE METROS
8,8
600 M3/H POTENCIA SONORA DB
26
700 M3/H VELOCIDAD EFECTIVA M/S
4,7
700 M3/H PRESION EFECTIVA MM.C.A
1,17
700 M3/H ALCANCE METROS
10,2
700 M3/H POTENCIA SONORA DB
29
800 M3/H VELOCIDAD EFECTIVA M/S
5,4
800 M3/H PRESION EFECTIVA MM.C.A
1,53
800 M3/H ALCANCE METROS
11,7
800 M3/H POTENCIA SONORA DB
32
900 M3/H VELOCIDAD EFECTIVA M/S
6,1
900 M3/H PRESION EFECTIVA MM.C.A
1,94
900 M3/H ALCANCE METROS
13,1
900 M3/H POTENCIA SONORA DB
35
1000 M3/H VELOCIDAD EFECTIVA M/S
6,8
1000 M3/H PRESION EFECTIVA MM.C.A
2,328
1000 M3/H ALCANCE METROS
14,7
1000 M3/H POTENCIA SONORA DB
37
PARA CONDUCTO Ø mm
entre Ø 200 y Ø 250 mm
1100 M3/H VELOCIDAD EFECTIVA M/S
7,5
1100 M3/H ALCANCE METROS
16
1100 M3/H POTENCIA SONORA DB
39
1100 M3/H PRESION EFECTIVA MM.C.A
2,84
1200 M3/H VELOCIDAD EFECTIVA M/S
8,1
1200 M3/H ALCANCE METROS
17,5
1200 M3/H POTENCIA SONORA DB
41
1200 M3/H PRESION EFECTIVA MM.C.A
3,45
1300 M3/H VELOCIDAD EFECTIVA M/S
8,8
1300 M3/H ALCANCE METROS
18,4
1300 M3/H POTENCIA SONORA DB
43
1300 M3/H PRESION EFECTIVA MM.C.A
3,83
1400 M3/H VELOCIDAD EFECTIVA M/S
9,5
1400 M3/H ALCANCE METROS
19,3
1400 M3/H POTENCIA SONORA DB
45
1400 M3/H PRESION EFECTIVA MM.C.A
4,251
