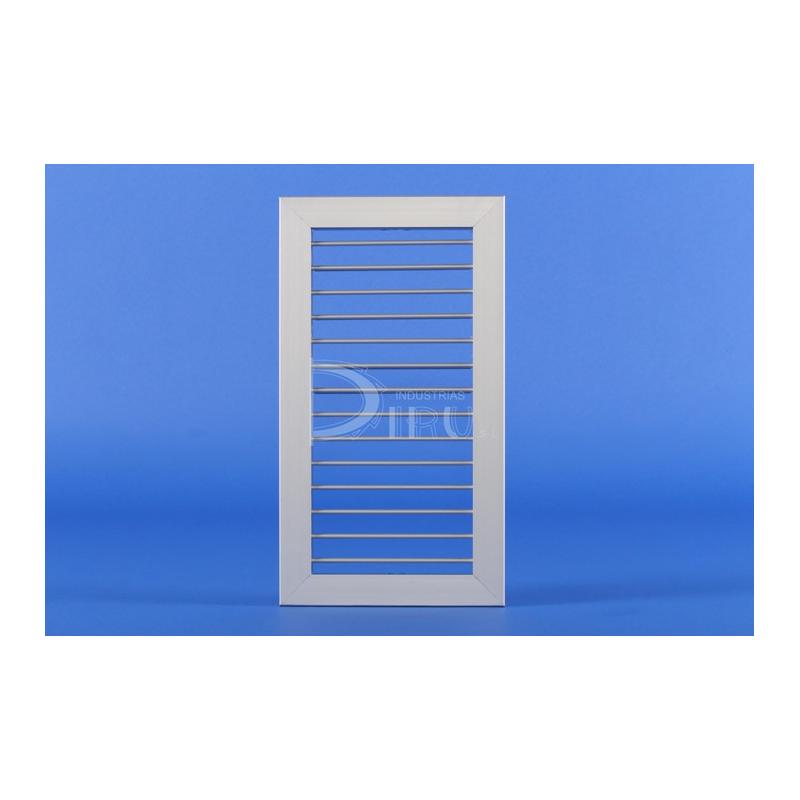

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV 150 x 350 COLOR BLANCO

MODELO MV: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

10,39 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
150
Largo L (mm)
350
Alto x Largo (mm)
150 x 350
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
184 x 384
Nº Marco x Medida de Marco Instalacion H y L
2 x 150 mm y 2 x 350 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,8
100 M3/H PRESION EFECTIVA MM.C.A
0,03
100 M3/H ALCANCE METROS
1,6
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,5
200 M3/H PRESION EFECTIVA MM.C.A
0,13
200 M3/H ALCANCE METROS
3,2
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
2,3
300 M3/H PRESION EFECTIVA MM.C.A
0,3
300 M3/H ALCANCE METROS
4,7
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
3
400 M3/H PRESION EFECTIVA MM.C.A
0,52
400 M3/H ALCANCE METROS
6,3
400 M3/H POTENCIA SONORA DB
19
500 M3/H VELOCIDAD EFECTIVA M/S
3,8
500 M3/H PRESION EFECTIVA MM.C.A
0,82
500 M3/H ALCANCE METROS
7,9
500 M3/H POTENCIA SONORA DB
24
600 M3/H VELOCIDAD EFECTIVA M/S
4,5
600 M3/H PRESION EFECTIVA MM.C.A
1,18
600 M3/H ALCANCE METROS
9,5
600 M3/H POTENCIA SONORA DB
28
700 M3/H VELOCIDAD EFECTIVA M/S
5,3
700 M3/H PRESION EFECTIVA MM.C.A
1,61
700 M3/H ALCANCE METROS
11,1
700 M3/H POTENCIA SONORA DB
31
800 M3/H VELOCIDAD EFECTIVA M/S
6
800 M3/H PRESION EFECTIVA MM.C.A
2,1
800 M3/H ALCANCE METROS
12,6
800 M3/H POTENCIA SONORA DB
34
900 M3/H VELOCIDAD EFECTIVA M/S
6,8
900 M3/H PRESION EFECTIVA MM.C.A
2,66
900 M3/H ALCANCE METROS
14,2
900 M3/H POTENCIA SONORA DB
37
1000 M3/H VELOCIDAD EFECTIVA M/S
7,5
1000 M3/H PRESION EFECTIVA MM.C.A
3,28
1000 M3/H ALCANCE METROS
15,8
1000 M3/H POTENCIA SONORA DB
39
Hueco Instalación Alto H x Largo L Total (mm)
158 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S
8,3
1100 M3/H ALCANCE METROS
17,2
1100 M3/H POTENCIA SONORA DB
42
1100 M3/H PRESION EFECTIVA MM.C.A
4
1200 M3/H VELOCIDAD EFECTIVA M/S
9
1200 M3/H ALCANCE METROS
19
1200 M3/H POTENCIA SONORA DB
44
1200 M3/H PRESION EFECTIVA MM.C.A
4,72
1300 M3/H VELOCIDAD EFECTIVA M/S
9,8
1300 M3/H ALCANCE METROS
19,9
1300 M3/H POTENCIA SONORA DB
46
1300 M3/H PRESION EFECTIVA MM.C.A
5,239
1400 M3/H VELOCIDAD EFECTIVA M/S
10,5
1400 M3/H ALCANCE METROS
20,9
1400 M3/H POTENCIA SONORA DB
49
1400 M3/H PRESION EFECTIVA MM.C.A
5,816
1500 M3/H VELOCIDAD EFECTIVA M/S
11,3
1500 M3/H ALCANCE METROS
21,9
1500 M3/H POTENCIA SONORA DB
51
1500 M3/H PRESION EFECTIVA MM.C.A
6,455
1600 M3/H VELOCIDAD EFECTIVA M/S
12
1600 M3/H ALCANCE METROS
23
1600 M3/H POTENCIA SONORA DB
53
1600 M3/H PRESION EFECTIVA MM.C.A
7,165
1700 M3/H VELOCIDAD EFECTIVA M/S
12,8
1700 M3/H ALCANCE METROS
24,2
1700 M3/H POTENCIA SONORA DB
56
1700 M3/H PRESION EFECTIVA MM.C.A
7,953
1800 M3/H VELOCIDAD EFECTIVA M/S
13,5
1800 M3/H ALCANCE METROS
25,6
1800 M3/H POTENCIA SONORA DB
60
1800 M3/H PRESION EFECTIVA MM.C.A
8,431
1900 M3/H VELOCIDAD EFECTIVA M/S
14,3
1900 M3/H ALCANCE METROS
27,2
1900 M3/H POTENCIA SONORA DB
63
1900 M3/H PRESION EFECTIVA MM.C.A
8,937
2000 M3/H VELOCIDAD EFECTIVA M/S
15
2000 M3/H ALCANCE METROS
28,8
2000 M3/H POTENCIA SONORA DB
67
2000 M3/H PRESION EFECTIVA MM.C.A
9,473
Profundidad (mm)
33
