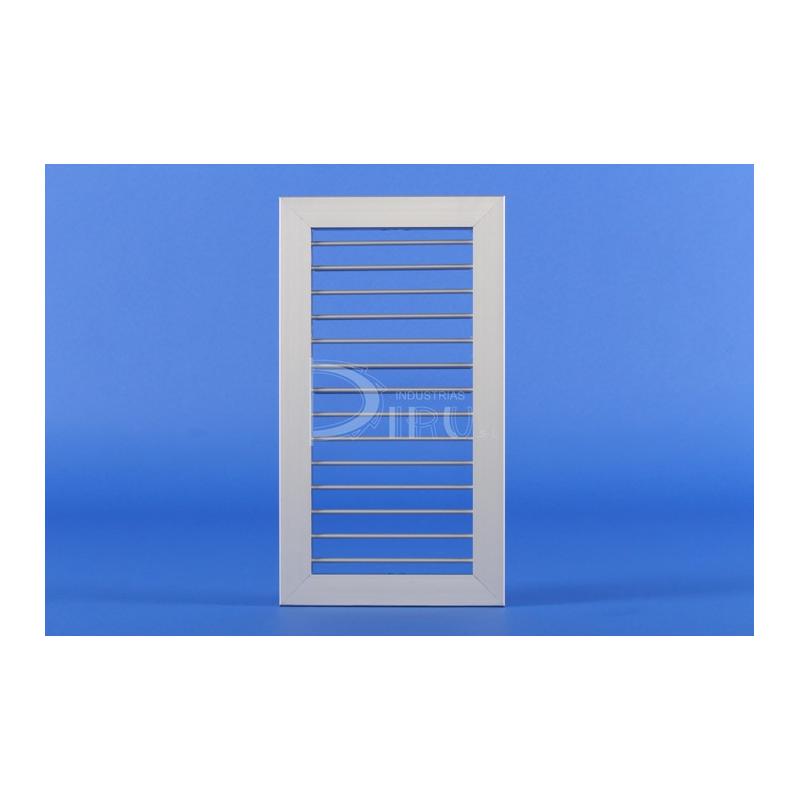

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV 350 x 350 COLOR BLANCO

MODELO MV: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

15,75 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
BLANCO
Alto H (mm)
350
Largo L (mm)
350
Alto x Largo (mm)
350 x 350
Accesorios
NO INCLUIDOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
384 x 384
Nº Marco x Medida de Marco Instalacion H y L
2 x 350 mm y 2 x 350 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,3
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,6
200 M3/H PRESION EFECTIVA MM.C.A
0,03
200 M3/H ALCANCE METROS
2
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
0,9
300 M3/H PRESION EFECTIVA MM.C.A
0,05
300 M3/H ALCANCE METROS
2,9
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
1,2
400 M3/H PRESION EFECTIVA MM.C.A
0,09
400 M3/H ALCANCE METROS
3,9
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
1,6
500 M3/H PRESION EFECTIVA MM.C.A
0,14
500 M3/H ALCANCE METROS
4,8
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
1,9
600 M3/H PRESION EFECTIVA MM.C.A
0,2
600 M3/H ALCANCE METROS
5,8
600 M3/H POTENCIA SONORA DB
inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S
2,2
700 M3/H PRESION EFECTIVA MM.C.A
0,25
700 M3/H ALCANCE METROS
6,7
700 M3/H POTENCIA SONORA DB
inferior a 15 db
800 M3/H VELOCIDAD EFECTIVA M/S
2,5
800 M3/H PRESION EFECTIVA MM.C.A
0,333
800 M3/H ALCANCE METROS
7,7
800 M3/H POTENCIA SONORA DB
inferior a 15 db
900 M3/H VELOCIDAD EFECTIVA M/S
2,8
900 M3/H PRESION EFECTIVA MM.C.A
0,442
900 M3/H ALCANCE METROS
8,7
900 M3/H POTENCIA SONORA DB
21
1000 M3/H VELOCIDAD EFECTIVA M/S
3,1
1000 M3/H PRESION EFECTIVA MM.C.A
0,486
1000 M3/H ALCANCE METROS
9,6
1000 M3/H POTENCIA SONORA DB
23
Hueco Instalación Alto H x Largo L Total (mm)
358 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S
3,4
1100 M3/H ALCANCE METROS
10,5
1100 M3/H POTENCIA SONORA DB
inferior a 15 db
1100 M3/H PRESION EFECTIVA MM.C.A
0,608
1200 M3/H VELOCIDAD EFECTIVA M/S
3,7
1200 M3/H ALCANCE METROS
11
1200 M3/H POTENCIA SONORA DB
28
1200 M3/H PRESION EFECTIVA MM.C.A
0,73
1300 M3/H VELOCIDAD EFECTIVA M/S
4,1
1300 M3/H ALCANCE METROS
11,5
1300 M3/H POTENCIA SONORA DB
29
1300 M3/H PRESION EFECTIVA MM.C.A
0,81
1400 M3/H VELOCIDAD EFECTIVA M/S
4,4
1400 M3/H ALCANCE METROS
12,1
1400 M3/H POTENCIA SONORA DB
31
1400 M3/H PRESION EFECTIVA MM.C.A
0,899
1500 M3/H VELOCIDAD EFECTIVA M/S
4,7
1500 M3/H ALCANCE METROS
12,7
1500 M3/H POTENCIA SONORA DB
32
1500 M3/H PRESION EFECTIVA MM.C.A
0,998
1600 M3/H VELOCIDAD EFECTIVA M/S
5
1600 M3/H ALCANCE METROS
13,4
1600 M3/H POTENCIA SONORA DB
34
1600 M3/H PRESION EFECTIVA MM.C.A
1,108
1700 M3/H VELOCIDAD EFECTIVA M/S
5,3
1700 M3/H ALCANCE METROS
14
1700 M3/H POTENCIA SONORA DB
36
1700 M3/H PRESION EFECTIVA MM.C.A
1,23
1800 M3/H VELOCIDAD EFECTIVA M/S
5,6
1800 M3/H ALCANCE METROS
14,9
1800 M3/H POTENCIA SONORA DB
38
1800 M3/H PRESION EFECTIVA MM.C.A
1,303
1900 M3/H VELOCIDAD EFECTIVA M/S
5,9
1900 M3/H ALCANCE METROS
15,8
1900 M3/H POTENCIA SONORA DB
40
1900 M3/H PRESION EFECTIVA MM.C.A
1,382
2000 M3/H VELOCIDAD EFECTIVA M/S
6,2
2000 M3/H ALCANCE METROS
16,7
2000 M3/H POTENCIA SONORA DB
43
2000 M3/H PRESION EFECTIVA MM.C.A
1,464
Profundidad (mm)
33
