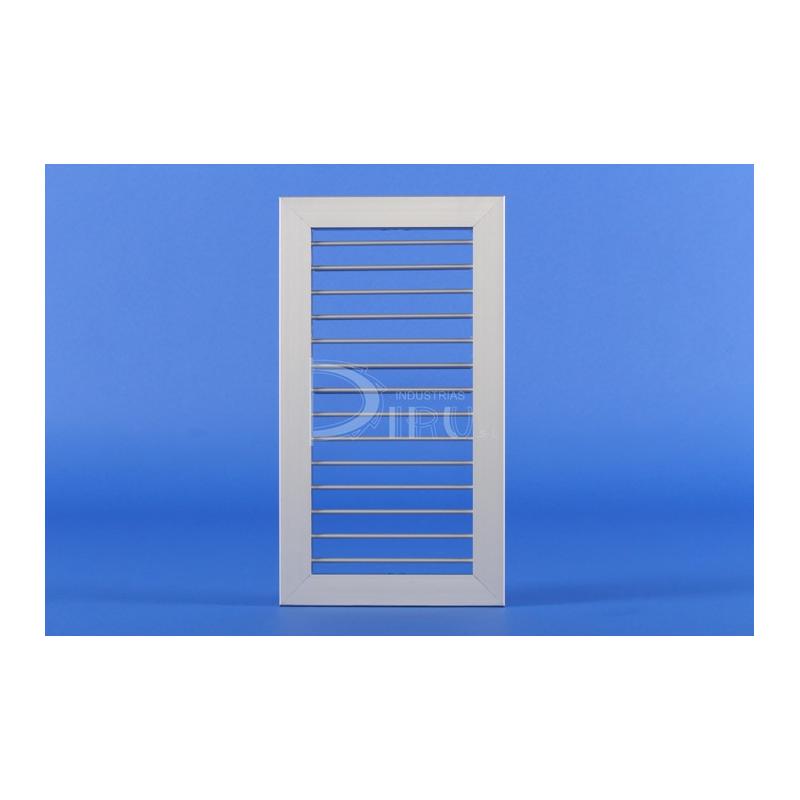

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV + M 100 x 900 COLOR ALUMINIO + MARCO DE MOTAJE

MODELO MV+M: Simple deflexión. Se utiliza para impulsión o para retorno, cuando no es necesario regular el caudal de aire.

28,75 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

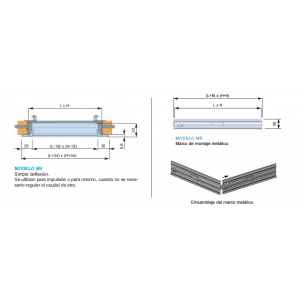

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
100
Largo L (mm)
900
Alto x Largo (mm)
100 x 900
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 934
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 900 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,4
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
1,2
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,9
200 M3/H PRESION EFECTIVA MM.C.A
0,04
200 M3/H ALCANCE METROS
2,3
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
1,3
300 M3/H PRESION EFECTIVA MM.C.A
0,09
300 M3/H ALCANCE METROS
3,5
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
1,8
400 M3/H PRESION EFECTIVA MM.C.A
0,16
400 M3/H ALCANCE METROS
4,7
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
2,2
500 M3/H PRESION EFECTIVA MM.C.A
0,25
500 M3/H ALCANCE METROS
5,9
500 M3/H POTENCIA SONORA DB
inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S
2,6
600 M3/H PRESION EFECTIVA MM.C.A
0,36
600 M3/H ALCANCE METROS
7
600 M3/H POTENCIA SONORA DB
18
700 M3/H VELOCIDAD EFECTIVA M/S
3,1
700 M3/H PRESION EFECTIVA MM.C.A
0,49
700 M3/H ALCANCE METROS
8,2
700 M3/H POTENCIA SONORA DB
22
800 M3/H VELOCIDAD EFECTIVA M/S
3,5
800 M3/H PRESION EFECTIVA MM.C.A
0,64
800 M3/H ALCANCE METROS
9,4
800 M3/H POTENCIA SONORA DB
25
900 M3/H VELOCIDAD EFECTIVA M/S
4
900 M3/H PRESION EFECTIVA MM.C.A
0,81
900 M3/H ALCANCE METROS
10,6
900 M3/H POTENCIA SONORA DB
28
1000 M3/H VELOCIDAD EFECTIVA M/S
4,4
1000 M3/H PRESION EFECTIVA MM.C.A
0,972
1000 M3/H ALCANCE METROS
11,8
1000 M3/H POTENCIA SONORA DB
29
Hueco Instalación Alto H x Largo L Total (mm)
108 x 908
1100 M3/H VELOCIDAD EFECTIVA M/S
4,9
1100 M3/H ALCANCE METROS
12,9
1100 M3/H POTENCIA SONORA DB
31
1100 M3/H PRESION EFECTIVA MM.C.A
1,186
1200 M3/H VELOCIDAD EFECTIVA M/S
5,3
1200 M3/H ALCANCE METROS
14,1
1200 M3/H POTENCIA SONORA DB
34
1200 M3/H PRESION EFECTIVA MM.C.A
1,94
1300 M3/H VELOCIDAD EFECTIVA M/S
5,7
1300 M3/H ALCANCE METROS
14,8
1300 M3/H POTENCIA SONORA DB
36
1300 M3/H PRESION EFECTIVA MM.C.A
2,153
1400 M3/H VELOCIDAD EFECTIVA M/S
6,2
1400 M3/H ALCANCE METROS
15,5
1400 M3/H POTENCIA SONORA DB
37
1400 M3/H PRESION EFECTIVA MM.C.A
2,39
1500 M3/H VELOCIDAD EFECTIVA M/S
6,6
1500 M3/H ALCANCE METROS
16,3
1500 M3/H POTENCIA SONORA DB
39
1500 M3/H PRESION EFECTIVA MM.C.A
2,653
1600 M3/H VELOCIDAD EFECTIVA M/S
7,1
1600 M3/H ALCANCE METROS
17,1
1600 M3/H POTENCIA SONORA DB
41
1600 M3/H PRESION EFECTIVA MM.C.A
2,945
1700 M3/H VELOCIDAD EFECTIVA M/S
7,5
1700 M3/H ALCANCE METROS
18
1700 M3/H POTENCIA SONORA DB
43
1700 M3/H PRESION EFECTIVA MM.C.A
3,269
1800 M3/H VELOCIDAD EFECTIVA M/S
7,9
1800 M3/H ALCANCE METROS
19,1
1800 M3/H POTENCIA SONORA DB
46
1800 M3/H PRESION EFECTIVA MM.C.A
3,465
1900 M3/H VELOCIDAD EFECTIVA M/S
8,4
1900 M3/H ALCANCE METROS
20,2
1900 M3/H POTENCIA SONORA DB
49
1900 M3/H PRESION EFECTIVA MM.C.A
3,673
2000 M3/H VELOCIDAD EFECTIVA M/S
8,8
2000 M3/H ALCANCE METROS
21,4
2000 M3/H POTENCIA SONORA DB
52
2000 M3/H PRESION EFECTIVA MM.C.A
3,893
Profundidad (mm)
33
