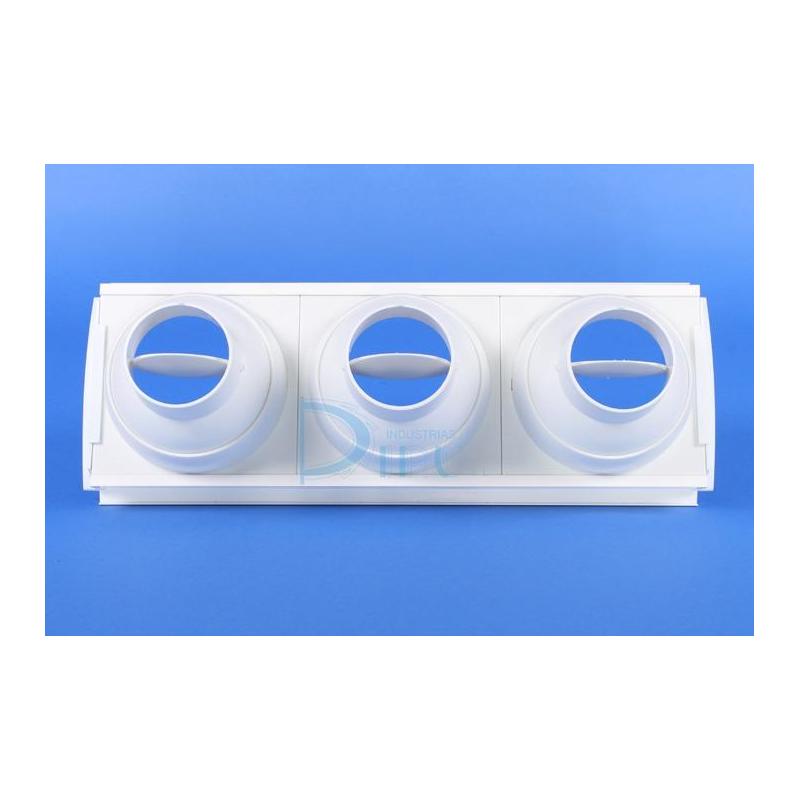

3 TOBERAS o BOCAS INDUCTORAS BI-ER CON PERFIL DE CONDUCTO CIRCULAR DE Ø 500 y Ø 800 mm DE COLOR GRIS

MODELO BI-ER CON PERFIL: Boca inductora esférica regulable con perfil para conductos circulares.

25,70 €
Cantidad

Descripción

CARACTERISTICAS: Boca inductora esférica fabricada en policarbonato de cuello regulable 360º con un ángulo de giro de 30º, pudiendose graduar manualmente en la dirección deseada. Lama para apertura o cierre de la salida de aire. Pueden ir montadas sobre perfil de aluminio extruido adecuado para conductos circulares. La longitud de estos perfiles oscilará entre un mínimo de 500 mm., hasta un máximo de 2.000 mm. Dicha longitud aumentará realmente en 5 mm. por cada 1.000 mm. El acabado estandar de las bocas y perfiles es color blanco, bajo pedido se puede suministrar en diferentes acabados.

Las tapas laterales fabricadas en policarbonato, son las siguientes:

TP Conductos circulares entre Ø 200 y Ø 250.

TP Conductos circulares entre Ø 300 y Ø 400.

TP Conductos circulares entre Ø 500 y Ø 800.

TP Conductos circulares entre Ø 850 y Ø 1200.

FORMA DE MONTAJE: Las bocas inductoras por unidades se sujetan por medio de tornillos. Cuando van montadas en perfil de aluminio, este es el que se atornilla a la superficie elegida.

Detalles del producto

Ficha técnica

Color
GRIS
profundidad mm
100
Accesorios
SIN ACCESORIOS
Alto H x Largo L Total (mm)
120 x 395
MEDIDA CONDUCTO CIRCULAR
Ø 500 y Ø 800 mm
NUMERO DE BOCAS
3
alto H total (mm)
120
largo L total (mm)
395
NUMERO DE FILAS
1
MEDIDA BOCAS MM
375
MEDIDA BOCAS MM
125
75 M3/H VELOCIDAD EFECTIVA M/S
2,72
75 M3/H PRESION EFECTIVA MM.C.A
0,59
75 M3/H ALCANCE EN METROS
4,43
75 M3/H POTENCIA SONORA DB
<15
100 M3/H VELOCIDAD EFECTIVA M/S
3,63
100 M3/H PRESION EFECTIVA MM.C.A
1,05
100 M3/H ALCANCE EN METROS
4,91
100 M3/H POTENCIA SONORA DB
<15
200 M3/H VELOCIDAD EFECTIVA M/S
7,26
200 M3/H PRESION EFECTIVA MM.C.A
4,22
200 M3/H ALCANCE EN METROS
6,81
200 M3/H POTENCIA SONORA DB
16
300 M3/H VELOCIDAD EFECTIVA M/S
10,89
300 M3/H PRESION EFECTIVA MM.C.A
9,49
300 M3/H ALCANCE EN METROS
8,72
300 M3/H POTENCIA SONORA DB
29
400 M3/H VELOCIDAD EFECTIVA M/S
14,52
400 M3/H PRESION EFECTIVA MM.C.A
16,86
400 M3/H ALCANCE EN METROS
10,62
400 M3/H POTENCIA SONORA DB
38
500 M3/H VELOCIDAD EFECTIVA M/S
18,15
500 M3/H PRESION EFECTIVA MM.C.A
26,35
500 M3/H ALCANCE EN METROS
12,53
500 M3/H POTENCIA SONORA DB
44
600 M3/H VELOCIDAD EFECTIVA M/S
21,78
600 M3/H PRESION EFECTIVA MM.C.A
37,94
600 M3/H ALCANCE EN METROS
14,43
600 M3/H POTENCIA SONORA DB
50
Hueco Instalación Alto H x Largo L Total (mm)
95 x 375
