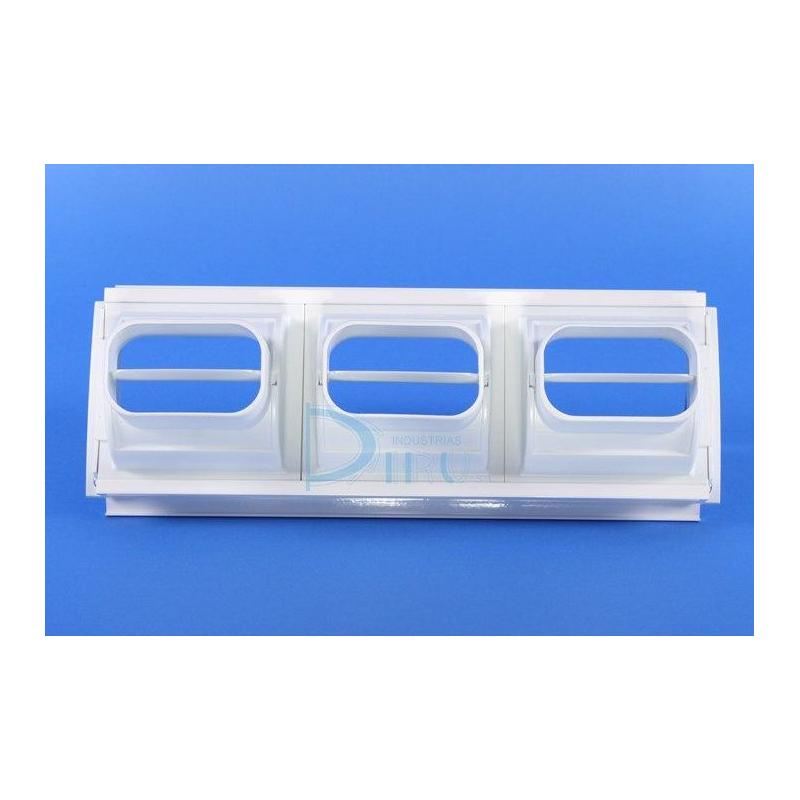

6 TOBERAS o BOCAS INDUCTORAS BIR CON PERFIL DE CONDUCTO CIRCULAR DE Ø 150 y Ø 250 mm DE COLOR BLANCO

MODELO BIR CON PERFIL: Boca inductora regulable con perfil para conductos circulares o cuadrados.

32,41 €
Cantidad

Descripción

CARACTERISTICAS: Boca inductora fabricada en policarbonato de cuello regulable en dos sentidos con un ángulo de giro de 35º, pudiendose graduar manualmente en la dirección deseada. Lama para apertura o cierre de la salida de aire. El caudal máximo recomendado por unidad es de 100 m3/h. Pueden ir montadas sobre perfil de aluminio extruido adecuado para conductos circulares y cuadrados. La longitud de estos perfiles oscilará entre un mínimo de 500 mm., hasta un máximo de 2.000 mm. Dicha longitud aumentará realmente en 5 mm. por cada 1.000 mm. El acabado estandar de las bocas y perfiles es color blanco, bajo pedido se puede suministrar en diferentes acabados.

Las tapas laterales fabricadas en policarbonato disponen de tres modelos:

T-1 - Conductos circulares entre Ø 150 y Ø 250.

T-2 - Conductos circulares entre Ø 300 y Ø 700.

T-3 - Conductos cuadrados y superficies planas.

FORMA DE MONTAJE: Las bocas inductoras por unidades se sujetan por medio de tornillos. Cuando van montadas en perfil de aluminio, este es el que se atornilla a la superficie elegida.

Detalles del producto

Ficha técnica

Color
BLANCO
profundidad mm
84
Accesorios
SIN ACCESORIOS
Alto H x Largo L Total (mm)
120 x 620
MEDIDA CONDUCTO CIRCULAR
Ø 150 y Ø 250 mm
NUMERO DE BOCAS
6
alto H total (mm)
120
largo L total (mm)
620
MEDIDA BOCAS MM
600
MEDIDA BOCAS MM
100
75 M3/H VELOCIDAD EFECTIVA M/S
1,36
75 M3/H PRESION EFECTIVA MM.C.A
0,15
75 M3/H ALCANCE EN METROS
4,01
75 M3/H POTENCIA SONORA DB
<15
100 M3/H VELOCIDAD EFECTIVA M/S
1,81
100 M3/H PRESION EFECTIVA MM.C.A
0,26
100 M3/H ALCANCE EN METROS
4,35
100 M3/H POTENCIA SONORA DB
<15
200 M3/H VELOCIDAD EFECTIVA M/S
3,63
200 M3/H PRESION EFECTIVA MM.C.A
1,05
200 M3/H ALCANCE EN METROS
5,69
200 M3/H POTENCIA SONORA DB
<15
300 M3/H VELOCIDAD EFECTIVA M/S
5,44
300 M3/H PRESION EFECTIVA MM.C.A
2,37
300 M3/H ALCANCE EN METROS
7,04
300 M3/H POTENCIA SONORA DB
<15
400 M3/H VELOCIDAD EFECTIVA M/S
7,26
400 M3/H PRESION EFECTIVA MM.C.A
4,22
400 M3/H ALCANCE EN METROS
8,39
400 M3/H POTENCIA SONORA DB
19
500 M3/H VELOCIDAD EFECTIVA M/S
9,07
500 M3/H PRESION EFECTIVA MM.C.A
6,59
500 M3/H ALCANCE EN METROS
9,74
500 M3/H POTENCIA SONORA DB
26
600 M3/H VELOCIDAD EFECTIVA M/S
10,89
600 M3/H PRESION EFECTIVA MM.C.A
9,49
600 M3/H ALCANCE EN METROS
11,08
600 M3/H POTENCIA SONORA DB
32
700 M3/H VELOCIDAD EFECTIVA M/S
12,7
700 M3/H PRESION EFECTIVA MM.C.A
12,91
700 M3/H ALCANCE EN METROS
12,43
700 M3/H POTENCIA SONORA DB
36
800 M3/H VELOCIDAD EFECTIVA M/S
14,52
800 M3/H PRESION EFECTIVA MM.C.A
16,86
800 M3/H ALCANCE EN METROS
13,78
800 M3/H POTENCIA SONORA DB
41
900 M3/H VELOCIDAD EFECTIVA M/S
16,33
900 M3/H PRESION EFECTIVA MM.C.A
21,34
900 M3/H ALCANCE EN METROS
15,12
900 M3/H POTENCIA SONORA DB
44
1000 M3/H VELOCIDAD EFECTIVA M/S
18,15
1000 M3/H PRESION EFECTIVA MM.C.A
26,35
1000 M3/H ALCANCE EN METROS
16,47
1000 M3/H POTENCIA SONORA DB
47
Hueco Instalación Alto H x Largo L Total (mm)
95 x 600
