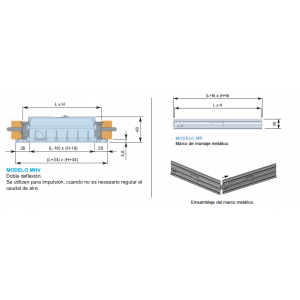

REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 100 x 400 COLOR ALUMINIO + MARCOS MONTAJE

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

Pregunta sobre el producto en WhatsApp
Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
100
Largo L (mm)
400
Alto x Largo (mm)
100 x 400
Accesorios
MARCOS DE MONTAJE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 434
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 400 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,1
100 M3/H PRESION EFECTIVA MM.C.A
0,08
100 M3/H ALCANCE METROS
2,4
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
2,3
200 M3/H PRESION EFECTIVA MM.C.A
0,3
200 M3/H ALCANCE METROS
4,8
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
3,4
300 M3/H PRESION EFECTIVA MM.C.A
0,69
300 M3/H ALCANCE METROS
7,2
300 M3/H POTENCIA SONORA DB
19
400 M3/H VELOCIDAD EFECTIVA M/S
4,5
400 M3/H PRESION EFECTIVA MM.C.A
1,22
400 M3/H ALCANCE METROS
9,5
400 M3/H POTENCIA SONORA DB
24
500 M3/H VELOCIDAD EFECTIVA M/S
5,6
500 M3/H PRESION EFECTIVA MM.C.A
1,9
500 M3/H ALCANCE METROS
11,9
500 M3/H POTENCIA SONORA DB
29
600 M3/H VELOCIDAD EFECTIVA M/S
6,8
600 M3/H PRESION EFECTIVA MM.C.A
2,74
600 M3/H ALCANCE METROS
14,3
600 M3/H POTENCIA SONORA DB
33
700 M3/H VELOCIDAD EFECTIVA M/S
7,9
700 M3/H PRESION EFECTIVA MM.C.A
3,73
700 M3/H ALCANCE METROS
16,7
700 M3/H POTENCIA SONORA DB
36
800 M3/H VELOCIDAD EFECTIVA M/S
9
800 M3/H PRESION EFECTIVA MM.C.A
4,87
800 M3/H ALCANCE METROS
19,1
800 M3/H POTENCIA SONORA DB
39
900 M3/H VELOCIDAD EFECTIVA M/S
10,1
900 M3/H PRESION EFECTIVA MM.C.A
6,039
900 M3/H ALCANCE METROS
21,7
900 M3/H POTENCIA SONORA DB
42
1000 M3/H VELOCIDAD EFECTIVA M/S
11,3
1000 M3/H PRESION EFECTIVA MM.C.A
7,247
1000 M3/H ALCANCE METROS
24,1
1000 M3/H POTENCIA SONORA DB
45
Hueco Instalación Alto H x Largo L Total (mm)
108 x 408
1100 M3/H VELOCIDAD EFECTIVA M/S
12,2
1100 M3/H ALCANCE METROS
27,5
1100 M3/H POTENCIA SONORA DB
48
1100 M3/H PRESION EFECTIVA MM.C.A
8,261
1200 M3/H VELOCIDAD EFECTIVA M/S
13,3
1200 M3/H ALCANCE METROS
31,3
1200 M3/H POTENCIA SONORA DB
50
1200 M3/H PRESION EFECTIVA MM.C.A
9,087
1300 M3/H VELOCIDAD EFECTIVA M/S
14,4
1300 M3/H ALCANCE METROS
34,5
1300 M3/H POTENCIA SONORA DB
52
1300 M3/H PRESION EFECTIVA MM.C.A
9,996
1400 M3/H VELOCIDAD EFECTIVA M/S
15,6
1400 M3/H ALCANCE METROS
37,9
1400 M3/H POTENCIA SONORA DB
54
1400 M3/H PRESION EFECTIVA MM.C.A
10,995
1500 M3/H VELOCIDAD EFECTIVA M/S
16,7
1500 M3/H ALCANCE METROS
41,7
1500 M3/H POTENCIA SONORA DB
56
1500 M3/H PRESION EFECTIVA MM.C.A
12,095
1600 M3/H VELOCIDAD EFECTIVA M/S
17,8
1600 M3/H ALCANCE METROS
45,9
1600 M3/H POTENCIA SONORA DB
58
1600 M3/H PRESION EFECTIVA MM.C.A
13,305
1700 M3/H VELOCIDAD EFECTIVA M/S
18,9
1700 M3/H ALCANCE METROS
50,5
1700 M3/H POTENCIA SONORA DB
60
1700 M3/H PRESION EFECTIVA MM.C.A
14,635
1800 M3/H VELOCIDAD EFECTIVA M/S
20
1800 M3/H ALCANCE METROS
55,5
1800 M3/H POTENCIA SONORA DB
62
1800 M3/H PRESION EFECTIVA MM.C.A
16,099
1900 M3/H VELOCIDAD EFECTIVA M/S
21,1
1900 M3/H ALCANCE METROS
61,1
1900 M3/H POTENCIA SONORA DB
64
1900 M3/H PRESION EFECTIVA MM.C.A
17,708
2000 M3/H VELOCIDAD EFECTIVA M/S
22,2
2000 M3/H ALCANCE METROS
67,2
2000 M3/H POTENCIA SONORA DB
66
2000 M3/H PRESION EFECTIVA MM.C.A
19,479
Profundidad (mm)
48
