REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 150 x 450 COLOR ALUMINIO + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

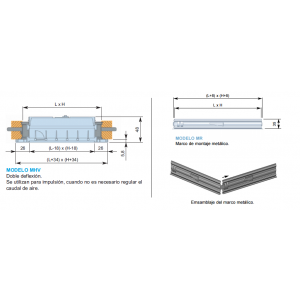

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 150
Largo L (mm): 450
Alto x Largo (mm): 150 x 450
Accesorios: MARCOS DE MONTAJE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 184 x 484
Nº Marco x Medida de Marco Instalacion H y L: 2 x 150 mm y 2 x 450 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,7
100 M3/H PRESION EFECTIVA MM.C.A: 0,03
100 M3/H ALCANCE METROS: 1,8
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,3
200 M3/H PRESION EFECTIVA MM.C.A: 0,1
200 M3/H ALCANCE METROS: 3,6
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2
300 M3/H PRESION EFECTIVA MM.C.A: 0,23
300 M3/H ALCANCE METROS: 5,5
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,6
400 M3/H PRESION EFECTIVA MM.C.A: 0,42
400 M3/H ALCANCE METROS: 7,3
400 M3/H POTENCIA SONORA DB: 18
500 M3/H VELOCIDAD EFECTIVA M/S: 3,3
500 M3/H PRESION EFECTIVA MM.C.A: 0,65
500 M3/H ALCANCE METROS: 9,1
500 M3/H POTENCIA SONORA DB: 22
600 M3/H VELOCIDAD EFECTIVA M/S: 4
600 M3/H PRESION EFECTIVA MM.C.A: 0,94
600 M3/H ALCANCE METROS: 10,9
600 M3/H POTENCIA SONORA DB: 26
700 M3/H VELOCIDAD EFECTIVA M/S: 4,6
700 M3/H PRESION EFECTIVA MM.C.A: 1,28
700 M3/H ALCANCE METROS: 12,8
700 M3/H POTENCIA SONORA DB: 29
800 M3/H VELOCIDAD EFECTIVA M/S: 5,3
800 M3/H PRESION EFECTIVA MM.C.A: 1,67
800 M3/H ALCANCE METROS: 14,6
800 M3/H POTENCIA SONORA DB: 32
900 M3/H VELOCIDAD EFECTIVA M/S: 5,9
900 M3/H PRESION EFECTIVA MM.C.A: 2,071
900 M3/H ALCANCE METROS: 16,4
900 M3/H POTENCIA SONORA DB: 35
1000 M3/H VELOCIDAD EFECTIVA M/S: 6,6
1000 M3/H PRESION EFECTIVA MM.C.A: 2,485
1000 M3/H ALCANCE METROS: 18,2
1000 M3/H POTENCIA SONORA DB: 38
Hueco Instalación Alto H x Largo L Total (mm): 158 x 458
1100 M3/H VELOCIDAD EFECTIVA M/S: 7,9
1100 M3/H ALCANCE METROS: 20,8
1100 M3/H POTENCIA SONORA DB: 41
1100 M3/H PRESION EFECTIVA MM.C.A: 2,833
1200 M3/H VELOCIDAD EFECTIVA M/S: 8,8
1200 M3/H ALCANCE METROS: 18,1
1200 M3/H POTENCIA SONORA DB: 43
1200 M3/H PRESION EFECTIVA MM.C.A: 3,116
1300 M3/H VELOCIDAD EFECTIVA M/S: 8,2
1300 M3/H ALCANCE METROS: 19,9
1300 M3/H POTENCIA SONORA DB: 45
1300 M3/H PRESION EFECTIVA MM.C.A: 3,428
1400 M3/H VELOCIDAD EFECTIVA M/S: 8,8
1400 M3/H ALCANCE METROS: 21,9
1400 M3/H POTENCIA SONORA DB: 47
1400 M3/H PRESION EFECTIVA MM.C.A: 3,771
1500 M3/H VELOCIDAD EFECTIVA M/S: 9,5
1500 M3/H ALCANCE METROS: 24,1
1500 M3/H POTENCIA SONORA DB: 49
1500 M3/H PRESION EFECTIVA MM.C.A: 4,148
1600 M3/H VELOCIDAD EFECTIVA M/S: 10,1
1600 M3/H ALCANCE METROS: 26,5
1600 M3/H POTENCIA SONORA DB: 51
1600 M3/H PRESION EFECTIVA MM.C.A: 4,562
1700 M3/H VELOCIDAD EFECTIVA M/S: 10,7
1700 M3/H ALCANCE METROS: 29,2
1700 M3/H POTENCIA SONORA DB: 53
1700 M3/H PRESION EFECTIVA MM.C.A: 5,019
1800 M3/H VELOCIDAD EFECTIVA M/S: 11,4
1800 M3/H ALCANCE METROS: 32,1
1800 M3/H POTENCIA SONORA DB: 55
1800 M3/H PRESION EFECTIVA MM.C.A: 5,52
1900 M3/H VELOCIDAD EFECTIVA M/S: 12
1900 M3/H ALCANCE METROS: 35,3
1900 M3/H POTENCIA SONORA DB: 57
1900 M3/H PRESION EFECTIVA MM.C.A: 6,072
2000 M3/H VELOCIDAD EFECTIVA M/S: 12,6
2000 M3/H ALCANCE METROS: 38,8
2000 M3/H POTENCIA SONORA DB: 59
2000 M3/H PRESION EFECTIVA MM.C.A: 6,68
Profundidad (mm): 48
