REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 100 x 500 COLOR ALUMINIO + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

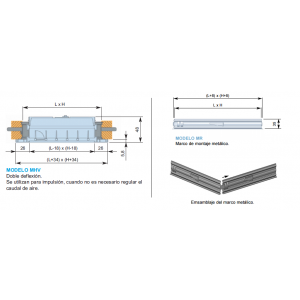

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 100
Largo L (mm): 500
Alto x Largo (mm): 100 x 500
Accesorios: MARCOS DE MONTAJE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 134 x 534
Nº Marco x Medida de Marco Instalacion H y L: 2 x 100 mm y 2 x 500 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,8
100 M3/H PRESION EFECTIVA MM.C.A: 0,04
100 M3/H ALCANCE METROS: 2,1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,7
200 M3/H PRESION EFECTIVA MM.C.A: 0,17
200 M3/H ALCANCE METROS: 4,1
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2,5
300 M3/H PRESION EFECTIVA MM.C.A: 0,38
300 M3/H ALCANCE METROS: 6,2
300 M3/H POTENCIA SONORA DB: 15
400 M3/H VELOCIDAD EFECTIVA M/S: 3,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,68
400 M3/H ALCANCE METROS: 8,2
400 M3/H POTENCIA SONORA DB: 21
500 M3/H VELOCIDAD EFECTIVA M/S: 4,2
500 M3/H PRESION EFECTIVA MM.C.A: 1,06
500 M3/H ALCANCE METROS: 10,3
500 M3/H POTENCIA SONORA DB: 25
600 M3/H VELOCIDAD EFECTIVA M/S: 5
600 M3/H PRESION EFECTIVA MM.C.A: 1,52
600 M3/H ALCANCE METROS: 12,3
600 M3/H POTENCIA SONORA DB: 29
700 M3/H VELOCIDAD EFECTIVA M/S: 5,9
700 M3/H PRESION EFECTIVA MM.C.A: 2,07
700 M3/H ALCANCE METROS: 14,4
700 M3/H POTENCIA SONORA DB: 32
800 M3/H VELOCIDAD EFECTIVA M/S: 6,7
800 M3/H PRESION EFECTIVA MM.C.A: 2,7
800 M3/H ALCANCE METROS: 16,5
800 M3/H POTENCIA SONORA DB: 36
900 M3/H VELOCIDAD EFECTIVA M/S: 7,6
900 M3/H PRESION EFECTIVA MM.C.A: 3,348
900 M3/H ALCANCE METROS: 18,5
900 M3/H POTENCIA SONORA DB: 39
1000 M3/H VELOCIDAD EFECTIVA M/S: 8,4
1000 M3/H PRESION EFECTIVA MM.C.A: 4,018
1000 M3/H ALCANCE METROS: 20,6
1000 M3/H POTENCIA SONORA DB: 42
Hueco Instalación Alto H x Largo L Total (mm): 108 x 508
1100 M3/H VELOCIDAD EFECTIVA M/S: 10,1
1100 M3/H ALCANCE METROS: 23,4
1100 M3/H POTENCIA SONORA DB: 45
1100 M3/H PRESION EFECTIVA MM.C.A: 4,58
1200 M3/H VELOCIDAD EFECTIVA M/S: 11,2
1200 M3/H ALCANCE METROS: 20,4
1200 M3/H POTENCIA SONORA DB: 47
1200 M3/H PRESION EFECTIVA MM.C.A: 5,038
1300 M3/H VELOCIDAD EFECTIVA M/S: 11,6
1300 M3/H ALCANCE METROS: 22,5
1300 M3/H POTENCIA SONORA DB: 49
1300 M3/H PRESION EFECTIVA MM.C.A: 5,542
1400 M3/H VELOCIDAD EFECTIVA M/S: 12,5
1400 M3/H ALCANCE METROS: 24,7
1400 M3/H POTENCIA SONORA DB: 51
1400 M3/H PRESION EFECTIVA MM.C.A: 6,096
1500 M3/H VELOCIDAD EFECTIVA M/S: 13,4
1500 M3/H ALCANCE METROS: 27,2
1500 M3/H POTENCIA SONORA DB: 53
1500 M3/H PRESION EFECTIVA MM.C.A: 6,706
1600 M3/H VELOCIDAD EFECTIVA M/S: 14,3
1600 M3/H ALCANCE METROS: 29,9
1600 M3/H POTENCIA SONORA DB: 55
1600 M3/H PRESION EFECTIVA MM.C.A: 7,376
1700 M3/H VELOCIDAD EFECTIVA M/S: 15,2
1700 M3/H ALCANCE METROS: 32,9
1700 M3/H POTENCIA SONORA DB: 57
1700 M3/H PRESION EFECTIVA MM.C.A: 8,114
1800 M3/H VELOCIDAD EFECTIVA M/S: 16,1
1800 M3/H ALCANCE METROS: 36,2
1800 M3/H POTENCIA SONORA DB: 59
1800 M3/H PRESION EFECTIVA MM.C.A: 8,925
1900 M3/H VELOCIDAD EFECTIVA M/S: 17
1900 M3/H ALCANCE METROS: 39,8
1900 M3/H POTENCIA SONORA DB: 61
1900 M3/H PRESION EFECTIVA MM.C.A: 9,818
2000 M3/H VELOCIDAD EFECTIVA M/S: 17,9
2000 M3/H ALCANCE METROS: 43,8
2000 M3/H POTENCIA SONORA DB: 63
2000 M3/H PRESION EFECTIVA MM.C.A: 10,8
Profundidad (mm): 48
