REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + M 200 x 350 COLOR ALUMINIO + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

MODELO MHV+M: Doble deflexión. Se utiliza para impulsión, cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

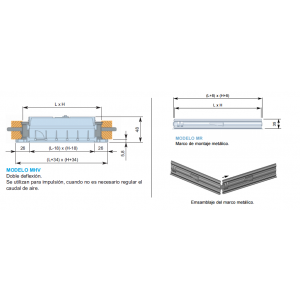

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 200
Largo L (mm): 350
Alto x Largo (mm): 200 x 350
Accesorios: MARCOS DE MONTAJE
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 234 x 384
Nº Marco x Medida de Marco Instalacion H y L: 2 x 200 mm y 2 x 350 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S: 0,6
100 M3/H PRESION EFECTIVA MM.C.A: 0,02
100 M3/H ALCANCE METROS: 1,7
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,08
200 M3/H ALCANCE METROS: 3,4
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,8
300 M3/H PRESION EFECTIVA MM.C.A: 0,19
300 M3/H ALCANCE METROS: 5,2
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,33
400 M3/H ALCANCE METROS: 6,9
400 M3/H POTENCIA SONORA DB: 16
500 M3/H VELOCIDAD EFECTIVA M/S: 2,9
500 M3/H PRESION EFECTIVA MM.C.A: 0,52
500 M3/H ALCANCE METROS: 8,6
500 M3/H POTENCIA SONORA DB: 21
600 M3/H VELOCIDAD EFECTIVA M/S: 3,5
600 M3/H PRESION EFECTIVA MM.C.A: 0,74
600 M3/H ALCANCE METROS: 10,3
600 M3/H POTENCIA SONORA DB: 24
700 M3/H VELOCIDAD EFECTIVA M/S: 4,1
700 M3/H PRESION EFECTIVA MM.C.A: 1,01
700 M3/H ALCANCE METROS: 12
700 M3/H POTENCIA SONORA DB: 27
800 M3/H VELOCIDAD EFECTIVA M/S: 4,7
800 M3/H PRESION EFECTIVA MM.C.A: 1,32
800 M3/H ALCANCE METROS: 13,8
800 M3/H POTENCIA SONORA DB: 30
900 M3/H VELOCIDAD EFECTIVA M/S: 5,3
900 M3/H PRESION EFECTIVA MM.C.A: 1,637
900 M3/H ALCANCE METROS: 15,5
900 M3/H POTENCIA SONORA DB: 33
1000 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1000 M3/H PRESION EFECTIVA MM.C.A: 1,964
1000 M3/H ALCANCE METROS: 17,2
1000 M3/H POTENCIA SONORA DB: 36
Hueco Instalación Alto H x Largo L Total (mm): 208 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S: 7
1100 M3/H ALCANCE METROS: 20,6
1100 M3/H POTENCIA SONORA DB: 39
1100 M3/H PRESION EFECTIVA MM.C.A: 2,239
1200 M3/H VELOCIDAD EFECTIVA M/S: 7,8
1200 M3/H ALCANCE METROS: 17,1
1200 M3/H POTENCIA SONORA DB: 41
1200 M3/H PRESION EFECTIVA MM.C.A: 2,463
1300 M3/H VELOCIDAD EFECTIVA M/S: 7,7
1300 M3/H ALCANCE METROS: 18,8
1300 M3/H POTENCIA SONORA DB: 43
1300 M3/H PRESION EFECTIVA MM.C.A: 2,709
1400 M3/H VELOCIDAD EFECTIVA M/S: 8,3
1400 M3/H ALCANCE METROS: 20,7
1400 M3/H POTENCIA SONORA DB: 45
1400 M3/H PRESION EFECTIVA MM.C.A: 2,98
1500 M3/H VELOCIDAD EFECTIVA M/S: 8,9
1500 M3/H ALCANCE METROS: 22,7
1500 M3/H POTENCIA SONORA DB: 47
1500 M3/H PRESION EFECTIVA MM.C.A: 3,278
1600 M3/H VELOCIDAD EFECTIVA M/S: 9,5
1600 M3/H ALCANCE METROS: 25
1600 M3/H POTENCIA SONORA DB: 49
1600 M3/H PRESION EFECTIVA MM.C.A: 3,606
1700 M3/H VELOCIDAD EFECTIVA M/S: 10
1700 M3/H ALCANCE METROS: 27,5
1700 M3/H POTENCIA SONORA DB: 51
1700 M3/H PRESION EFECTIVA MM.C.A: 3,967
1800 M3/H VELOCIDAD EFECTIVA M/S: 10,6
1800 M3/H ALCANCE METROS: 30,3
1800 M3/H POTENCIA SONORA DB: 53
1800 M3/H PRESION EFECTIVA MM.C.A: 4,363
1900 M3/H VELOCIDAD EFECTIVA M/S: 11,2
1900 M3/H ALCANCE METROS: 33,3
1900 M3/H POTENCIA SONORA DB: 55
1900 M3/H PRESION EFECTIVA MM.C.A: 4,8
2000 M3/H VELOCIDAD EFECTIVA M/S: 11,8
2000 M3/H ALCANCE METROS: 36,6
2000 M3/H POTENCIA SONORA DB: 57
2000 M3/H PRESION EFECTIVA MM.C.A: 5,28
Profundidad (mm): 48
