REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R + M 350 x 400 COLOR ALUMINIO + REGULACIÓN + MARCOS MONTAJE

Marca DIRU (Fabricado en España)

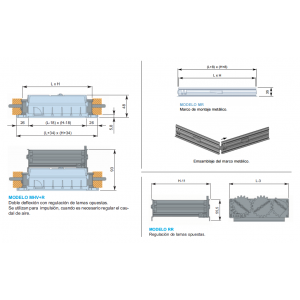

MODELO MHV+R+M: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color: ALUMINIO
Alto H (mm): 350
Largo L (mm): 400
Alto x Largo (mm): 350 x 400
Accesorios: REGULACION + MARCOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 384 x 434
Nº Marco x Medida de Marco Instalacion H y L: 2 x 350 mm y 2 x 400 mm
Tipo de Rejilla: LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
200 M3/H VELOCIDAD EFECTIVA M/S: 0,6
200 M3/H PRESION EFECTIVA MM.C.A: 0,022
200 M3/H ALCANCE METROS: 2,5
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 0,9
300 M3/H PRESION EFECTIVA MM.C.A: 0,044
300 M3/H ALCANCE METROS: 3,7
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 1,1
400 M3/H PRESION EFECTIVA MM.C.A: 0,076
400 M3/H ALCANCE METROS: 5
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 1,4
500 M3/H PRESION EFECTIVA MM.C.A: 0,108
500 M3/H ALCANCE METROS: 6,2
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 1,7
600 M3/H PRESION EFECTIVA MM.C.A: 0,162
600 M3/H ALCANCE METROS: 7,5
600 M3/H POTENCIA SONORA DB: inferior a 15 db
700 M3/H VELOCIDAD EFECTIVA M/S: 2
700 M3/H PRESION EFECTIVA MM.C.A: 0,217
700 M3/H ALCANCE METROS: 8,7
700 M3/H POTENCIA SONORA DB: 15
800 M3/H VELOCIDAD EFECTIVA M/S: 2,3
800 M3/H PRESION EFECTIVA MM.C.A: 0,282
800 M3/H ALCANCE METROS: 10
800 M3/H POTENCIA SONORA DB: 18
900 M3/H VELOCIDAD EFECTIVA M/S: 2,6
900 M3/H PRESION EFECTIVA MM.C.A: 0,35
900 M3/H ALCANCE METROS: 11,2
900 M3/H POTENCIA SONORA DB: 18
1000 M3/H VELOCIDAD EFECTIVA M/S: 2,8
1000 M3/H PRESION EFECTIVA MM.C.A: 0,42
1000 M3/H ALCANCE METROS: 12,5
1000 M3/H POTENCIA SONORA DB: 21
Hueco Instalación Alto H x Largo L Total (mm): 358 x 408
1100 M3/H VELOCIDAD EFECTIVA M/S: 3,1
1100 M3/H ALCANCE METROS: 14,2
1100 M3/H POTENCIA SONORA DB: 24
1100 M3/H PRESION EFECTIVA MM.C.A: 0,479
1200 M3/H VELOCIDAD EFECTIVA M/S: 3,4
1200 M3/H ALCANCE METROS: 11,1
1200 M3/H POTENCIA SONORA DB: 26
1200 M3/H PRESION EFECTIVA MM.C.A: 0,526
1300 M3/H VELOCIDAD EFECTIVA M/S: 3,7
1300 M3/H ALCANCE METROS: 12,2
1300 M3/H POTENCIA SONORA DB: 28
1300 M3/H PRESION EFECTIVA MM.C.A: 0,579
1400 M3/H VELOCIDAD EFECTIVA M/S: 4
1400 M3/H ALCANCE METROS: 13,5
1400 M3/H POTENCIA SONORA DB: 30
1400 M3/H PRESION EFECTIVA MM.C.A: 0,637
1500 M3/H VELOCIDAD EFECTIVA M/S: 4,3
1500 M3/H ALCANCE METROS: 14,8
1500 M3/H POTENCIA SONORA DB: 32
1500 M3/H PRESION EFECTIVA MM.C.A: 0,701
1600 M3/H VELOCIDAD EFECTIVA M/S: 4,5
1600 M3/H ALCANCE METROS: 16,3
1600 M3/H POTENCIA SONORA DB: 34
1600 M3/H PRESION EFECTIVA MM.C.A: 0,771
1700 M3/H VELOCIDAD EFECTIVA M/S: 4,8
1700 M3/H ALCANCE METROS: 17,9
1700 M3/H POTENCIA SONORA DB: 36
1700 M3/H PRESION EFECTIVA MM.C.A: 0,848
1800 M3/H VELOCIDAD EFECTIVA M/S: 5,1
1800 M3/H ALCANCE METROS: 19,7
1800 M3/H POTENCIA SONORA DB: 38
1800 M3/H PRESION EFECTIVA MM.C.A: 0,932
1900 M3/H VELOCIDAD EFECTIVA M/S: 5,4
1900 M3/H ALCANCE METROS: 21,7
1900 M3/H POTENCIA SONORA DB: 40
1900 M3/H PRESION EFECTIVA MM.C.A: 1,026
2000 M3/H VELOCIDAD EFECTIVA M/S: 5,7
2000 M3/H ALCANCE METROS: 23,8
2000 M3/H POTENCIA SONORA DB: 42
2000 M3/H PRESION EFECTIVA MM.C.A: 1,128
Profundidad (mm): 93
