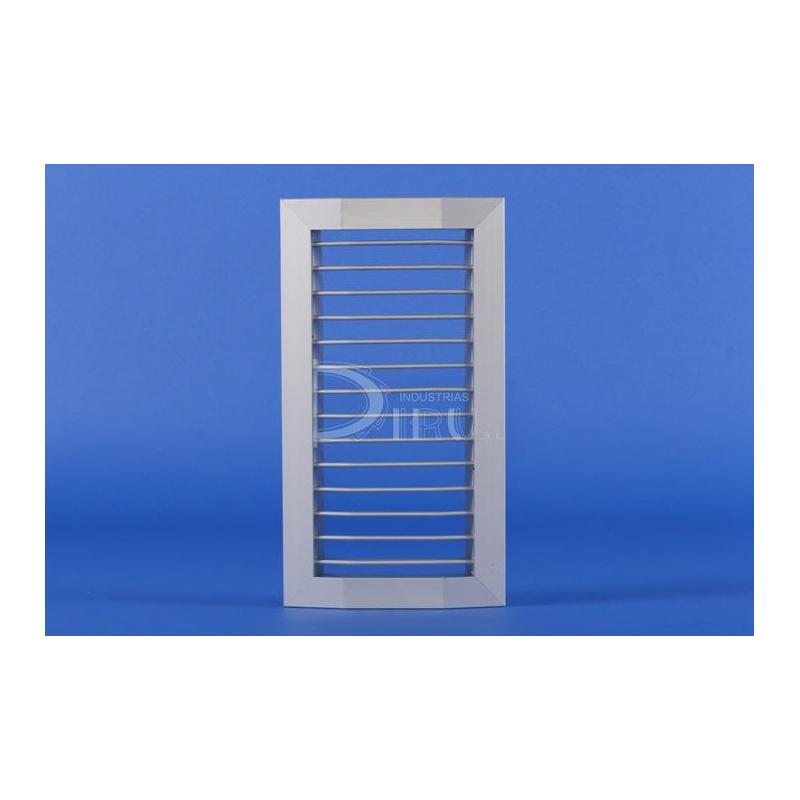

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL PARA CONDUCTOS CIRCULARES MV-TU 125 x 900 COLOR ALUMINIO

Marca DIRU (Fabricado en España)

MODELO MV-TU: Simple deflexión. Se utiliza para impulsión o para retorno.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

Según la anchura H de la rejilla, esta se podrá adaptar a las siguientes dimensiones de conductos:

- H = 75, conductos entre Ø 200 y Ø 250.

- H = 100, conductos entre Ø 300 y Ø 400.

- H = 125, conductos entre Ø 450 y Ø 500.

- H = 150, conductos entre Ø 550 y Ø 600.

- H = 175, conductos entre Ø 650 y Ø 700.

- H = 200, conductos entre Ø 750 y Ø 850.

FORMA DE MONTAJE: Se sujeta al tubo mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas.

Detalles del producto

Ficha técnica

Profundidad (mm): 38
Color: ALUMINIO
Alto H (mm): 125
Largo L (mm): 900
Alto x Largo (mm): 125 x 900
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 168 x 234
Tipo de Rejilla: LAMAS MÓVILES VERTICALES PARA CONDUCTO CIRCULAR
100 M3/H VELOCIDAD EFECTIVA M/S: 0,4
100 M3/H PRESION EFECTIVA MM.C.A: 0,01
100 M3/H ALCANCE METROS: 1,1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 0,7
200 M3/H PRESION EFECTIVA MM.C.A: 0,04
200 M3/H ALCANCE METROS: 2,1
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,1
300 M3/H PRESION EFECTIVA MM.C.A: 0,06
300 M3/H ALCANCE METROS: 3,2
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 1,4
400 M3/H PRESION EFECTIVA MM.C.A: 0,107
400 M3/H ALCANCE METROS: 4,3
400 M3/H POTENCIA SONORA DB: 30
500 M3/H VELOCIDAD EFECTIVA M/S: 1,8
500 M3/H PRESION EFECTIVA MM.C.A: 0,19
500 M3/H ALCANCE METROS: 5,5
500 M3/H POTENCIA SONORA DB: 36
600 M3/H VELOCIDAD EFECTIVA M/S: 2,1
600 M3/H PRESION EFECTIVA MM.C.A: 0,133
600 M3/H ALCANCE METROS: 6,6
600 M3/H POTENCIA SONORA DB: 15
700 M3/H VELOCIDAD EFECTIVA M/S: 2,5
700 M3/H PRESION EFECTIVA MM.C.A: 0,3
700 M3/H ALCANCE METROS: 7,7
700 M3/H POTENCIA SONORA DB: 19
800 M3/H VELOCIDAD EFECTIVA M/S: 2,8
800 M3/H PRESION EFECTIVA MM.C.A: 0,395
800 M3/H ALCANCE METROS: 8,6
800 M3/H POTENCIA SONORA DB: 19
900 M3/H VELOCIDAD EFECTIVA M/S: 3,2
900 M3/H PRESION EFECTIVA MM.C.A: 0,493
900 M3/H ALCANCE METROS: 8
900 M3/H POTENCIA SONORA DB: 23
1000 M3/H VELOCIDAD EFECTIVA M/S: 3,6
1000 M3/H PRESION EFECTIVA MM.C.A: 0,617
1000 M3/H ALCANCE METROS: 9
1000 M3/H POTENCIA SONORA DB: 25
PARA CONDUCTO Ø mm: entre Ø 450 y Ø 500 mm
1100 M3/H VELOCIDAD EFECTIVA M/S: 3,9
1100 M3/H ALCANCE METROS: 10,1
1100 M3/H POTENCIA SONORA DB: 27
1100 M3/H PRESION EFECTIVA MM.C.A: 0,771
1200 M3/H VELOCIDAD EFECTIVA M/S: 4,3
1200 M3/H ALCANCE METROS: 10,6
1200 M3/H POTENCIA SONORA DB: 28
1200 M3/H PRESION EFECTIVA MM.C.A: 0,925
1300 M3/H VELOCIDAD EFECTIVA M/S: 4,6
1300 M3/H ALCANCE METROS: 11,2
1300 M3/H POTENCIA SONORA DB: 30
1300 M3/H PRESION EFECTIVA MM.C.A: 1,11
1400 M3/H VELOCIDAD EFECTIVA M/S: 5
1400 M3/H ALCANCE METROS: 11,8
1400 M3/H POTENCIA SONORA DB: 31
1400 M3/H PRESION EFECTIVA MM.C.A: 1,166
1500 M3/H VELOCIDAD EFECTIVA M/S: 5,3
1500 M3/H ALCANCE METROS: 12,4
1500 M3/H POTENCIA SONORA DB: 33
1500 M3/H PRESION EFECTIVA MM.C.A: 1,224
1600 M3/H VELOCIDAD EFECTIVA M/S: 5,7
1600 M3/H ALCANCE METROS: 13,1
1600 M3/H POTENCIA SONORA DB: 34
1600 M3/H PRESION EFECTIVA MM.C.A: 1,285
1700 M3/H VELOCIDAD EFECTIVA M/S: 6,1
1700 M3/H ALCANCE METROS: 13,7
1700 M3/H POTENCIA SONORA DB: 36
1700 M3/H PRESION EFECTIVA MM.C.A: 1,349
1800 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1800 M3/H ALCANCE METROS: 14,5
1800 M3/H POTENCIA SONORA DB: 38
1800 M3/H PRESION EFECTIVA MM.C.A: 1,417
1900 M3/H VELOCIDAD EFECTIVA M/S: 6,8
1900 M3/H ALCANCE METROS: 15,2
1900 M3/H POTENCIA SONORA DB: 40
1900 M3/H PRESION EFECTIVA MM.C.A: 1,488
2000 M3/H VELOCIDAD EFECTIVA M/S: 7,1
2000 M3/H ALCANCE METROS: 16
2000 M3/H POTENCIA SONORA DB: 42
2000 M3/H PRESION EFECTIVA MM.C.A: 1,562
