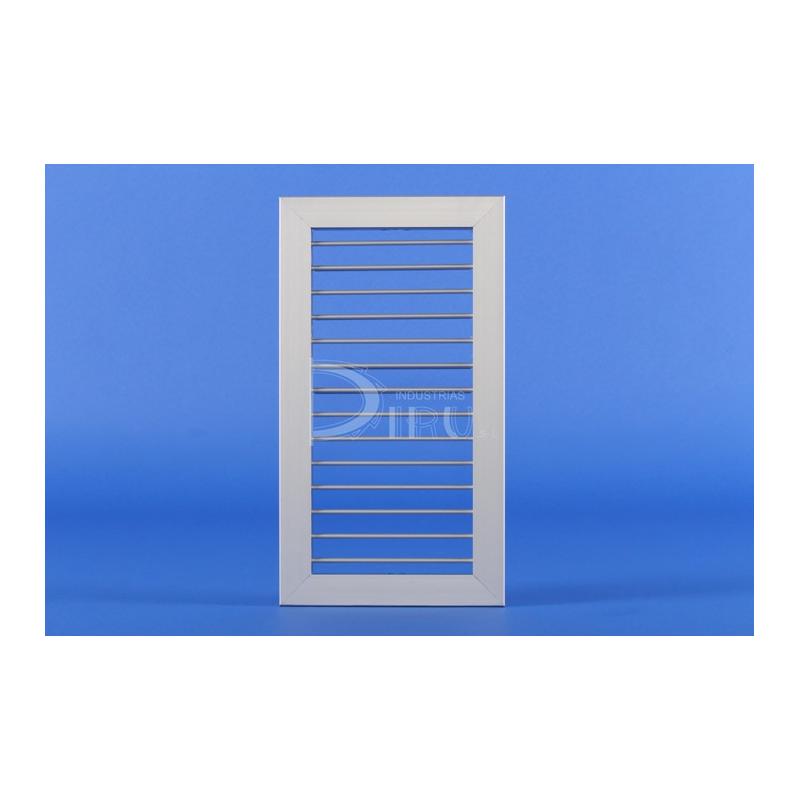

REJILLA DE LAMAS ORIENTABLES SIMPLE DEFLEXIÓN MV + R + M 100 x 250 COLOR ALUMINIO + REGULACIÓN + MARCO DE MONTAJE

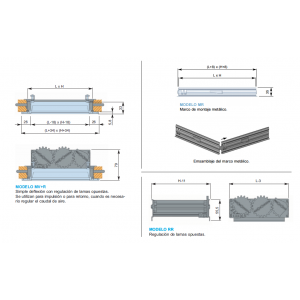

MODELO MV+R+M: Simple deflexión con regulación de lamas opuestas. Se utiliza para impulsión o para retorno, cuando es necesario regular el caudal de aire.

18,14 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas móviles verticales independientes, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas se pueden utilizar tanto para impulsión como para retorno.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
100
Largo L (mm)
250
Alto x Largo (mm)
100 x 250
Accesorios
REGULACION + MARCOS
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
134 x 284
Nº Marco x Medida de Marco Instalacion H y L
2 x 100 mm y 2 x 250 mm
Tipo de Rejilla
LAMAS ORIENTABLES SIMPLE DEFLEXIÓN VERTICAL
100 M3/H VELOCIDAD EFECTIVA M/S
1,6
100 M3/H PRESION EFECTIVA MM.C.A
0,17
100 M3/H ALCANCE METROS
2,4
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
3,3
200 M3/H PRESION EFECTIVA MM.C.A
0,69
200 M3/H ALCANCE METROS
4,8
200 M3/H POTENCIA SONORA DB
15
300 M3/H VELOCIDAD EFECTIVA M/S
4,9
300 M3/H PRESION EFECTIVA MM.C.A
1,55
300 M3/H ALCANCE METROS
7,2
300 M3/H POTENCIA SONORA DB
23
400 M3/H VELOCIDAD EFECTIVA M/S
6,5
400 M3/H PRESION EFECTIVA MM.C.A
2,76
400 M3/H ALCANCE METROS
9,6
400 M3/H POTENCIA SONORA DB
28
500 M3/H VELOCIDAD EFECTIVA M/S
8,2
500 M3/H PRESION EFECTIVA MM.C.A
4,31
500 M3/H ALCANCE METROS
12
500 M3/H POTENCIA SONORA DB
33
600 M3/H VELOCIDAD EFECTIVA M/S
9,8
600 M3/H PRESION EFECTIVA MM.C.A
6,21
600 M3/H ALCANCE METROS
14,4
600 M3/H POTENCIA SONORA DB
37
700 M3/H VELOCIDAD EFECTIVA M/S
11,4
700 M3/H PRESION EFECTIVA MM.C.A
8,45
700 M3/H ALCANCE METROS
16,7
700 M3/H POTENCIA SONORA DB
40
800 M3/H VELOCIDAD EFECTIVA M/S
13,1
800 M3/H PRESION EFECTIVA MM.C.A
11,04
800 M3/H ALCANCE METROS
19,1
800 M3/H POTENCIA SONORA DB
43
900 M3/H VELOCIDAD EFECTIVA M/S
14,7
900 M3/H PRESION EFECTIVA MM.C.A
19,97
900 M3/H ALCANCE METROS
21,5
900 M3/H POTENCIA SONORA DB
46
1000 M3/H VELOCIDAD EFECTIVA M/S
16,3
1000 M3/H PRESION EFECTIVA MM.C.A
23,964
1000 M3/H ALCANCE METROS
24,1
1000 M3/H POTENCIA SONORA DB
48
Hueco Instalación Alto H x Largo L Total (mm)
108 x 258
1100 M3/H VELOCIDAD EFECTIVA M/S
18
1100 M3/H ALCANCE METROS
26,3
1100 M3/H POTENCIA SONORA DB
52
1100 M3/H PRESION EFECTIVA MM.C.A
29,236
1200 M3/H VELOCIDAD EFECTIVA M/S
19,6
1200 M3/H ALCANCE METROS
27,6
1200 M3/H POTENCIA SONORA DB
54
1200 M3/H PRESION EFECTIVA MM.C.A
32,277
Profundidad (mm)
79
