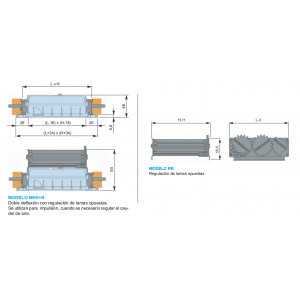

REJILLA DE LAMAS ORIENTABLES DOBLE DEFLEXIÓN MHV + R 250 x 350 COLOR ALUMINIO + REGULACIÓN

MODELO MHV+R: Doble deflexión con regulación de lamas opuestas. Se utiliza para impulsión, cuando es necesario regular el caudal de aire.

29,16 €
Cantidad

Descripción

CARACTERISTICAS:

Fabricada en perfil de aluminio extruido. Lamas frontales horizontales y lamas posteriores verticales, todas ellas orientables e independientes unas de otras, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE:

Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS:

Regulación de lamas opuestas. Marco metálico.

APLICACIONES:

Estas rejillas se utilizan para impulsión.

También disponibles los modelos MVH (Lamas frontales verticales y posteriores horizontales) y los modelos de perfil estrecho (MHV-B y MVH-B), todas al mismo precio.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
250
Largo L (mm)
350
Alto x Largo (mm)
250 x 350
Accesorios
REGULACION DE AIRE
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
284 x 384
Nº Marco x Medida de Marco Instalacion H y L
2 x 250 mm y 2 x 350 mm
Tipo de Rejilla
LAMAS ORIENTABLES DOBLE DEFLEXIÓN HORIZONTAL
100 M3/H VELOCIDAD EFECTIVA M/S
0,5
100 M3/H PRESION EFECTIVA MM.C.A
0,01
100 M3/H ALCANCE METROS
1,5
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
0,9
200 M3/H PRESION EFECTIVA MM.C.A
0,05
200 M3/H ALCANCE METROS
3,1
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
1,4
300 M3/H PRESION EFECTIVA MM.C.A
0,11
300 M3/H ALCANCE METROS
4,6
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
1,8
400 M3/H PRESION EFECTIVA MM.C.A
0,2
400 M3/H ALCANCE METROS
6,1
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
2,3
500 M3/H PRESION EFECTIVA MM.C.A
0,32
500 M3/H ALCANCE METROS
7,6
500 M3/H POTENCIA SONORA DB
17
600 M3/H VELOCIDAD EFECTIVA M/S
2,8
600 M3/H PRESION EFECTIVA MM.C.A
0,46
600 M3/H ALCANCE METROS
9,2
600 M3/H POTENCIA SONORA DB
21
700 M3/H VELOCIDAD EFECTIVA M/S
3,2
700 M3/H PRESION EFECTIVA MM.C.A
0,62
700 M3/H ALCANCE METROS
10,7
700 M3/H POTENCIA SONORA DB
24
800 M3/H VELOCIDAD EFECTIVA M/S
3,7
800 M3/H PRESION EFECTIVA MM.C.A
0,82
800 M3/H ALCANCE METROS
12,2
800 M3/H POTENCIA SONORA DB
27
900 M3/H VELOCIDAD EFECTIVA M/S
4,2
900 M3/H PRESION EFECTIVA MM.C.A
1,017
900 M3/H ALCANCE METROS
13,7
900 M3/H POTENCIA SONORA DB
30
1000 M3/H VELOCIDAD EFECTIVA M/S
4,6
1000 M3/H PRESION EFECTIVA MM.C.A
1,22
1000 M3/H ALCANCE METROS
15,2
1000 M3/H POTENCIA SONORA DB
33
Hueco Instalación Alto H x Largo L Total (mm)
258 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S
5,5
1100 M3/H ALCANCE METROS
17,4
1100 M3/H POTENCIA SONORA DB
36
1100 M3/H PRESION EFECTIVA MM.C.A
1,391
1200 M3/H VELOCIDAD EFECTIVA M/S
6,2
1200 M3/H ALCANCE METROS
15,1
1200 M3/H POTENCIA SONORA DB
38
1200 M3/H PRESION EFECTIVA MM.C.A
1,53
1300 M3/H VELOCIDAD EFECTIVA M/S
0,6
1300 M3/H ALCANCE METROS
16,7
1300 M3/H POTENCIA SONORA DB
40
1300 M3/H PRESION EFECTIVA MM.C.A
1,683
1400 M3/H VELOCIDAD EFECTIVA M/S
0,7
1400 M3/H ALCANCE METROS
18,3
1400 M3/H POTENCIA SONORA DB
42
1400 M3/H PRESION EFECTIVA MM.C.A
1,851
1500 M3/H VELOCIDAD EFECTIVA M/S
0,7
1500 M3/H ALCANCE METROS
20,2
1500 M3/H POTENCIA SONORA DB
44
1500 M3/H PRESION EFECTIVA MM.C.A
2,037
1600 M3/H VELOCIDAD EFECTIVA M/S
0,8
1600 M3/H ALCANCE METROS
22,2
1600 M3/H POTENCIA SONORA DB
46
1600 M3/H PRESION EFECTIVA MM.C.A
2,24
1700 M3/H VELOCIDAD EFECTIVA M/S
0,8
1700 M3/H ALCANCE METROS
24,4
1700 M3/H POTENCIA SONORA DB
48
1700 M3/H PRESION EFECTIVA MM.C.A
2,464
1800 M3/H VELOCIDAD EFECTIVA M/S
0,8
1800 M3/H ALCANCE METROS
26,8
1800 M3/H POTENCIA SONORA DB
50
1800 M3/H PRESION EFECTIVA MM.C.A
2,711
1900 M3/H VELOCIDAD EFECTIVA M/S
0,9
1900 M3/H ALCANCE METROS
29,5
1900 M3/H POTENCIA SONORA DB
52
1900 M3/H PRESION EFECTIVA MM.C.A
2,982
2000 M3/H VELOCIDAD EFECTIVA M/S
0,9
2000 M3/H ALCANCE METROS
32,5
2000 M3/H POTENCIA SONORA DB
54
2000 M3/H PRESION EFECTIVA MM.C.A
3,28
Profundidad (mm)
93
