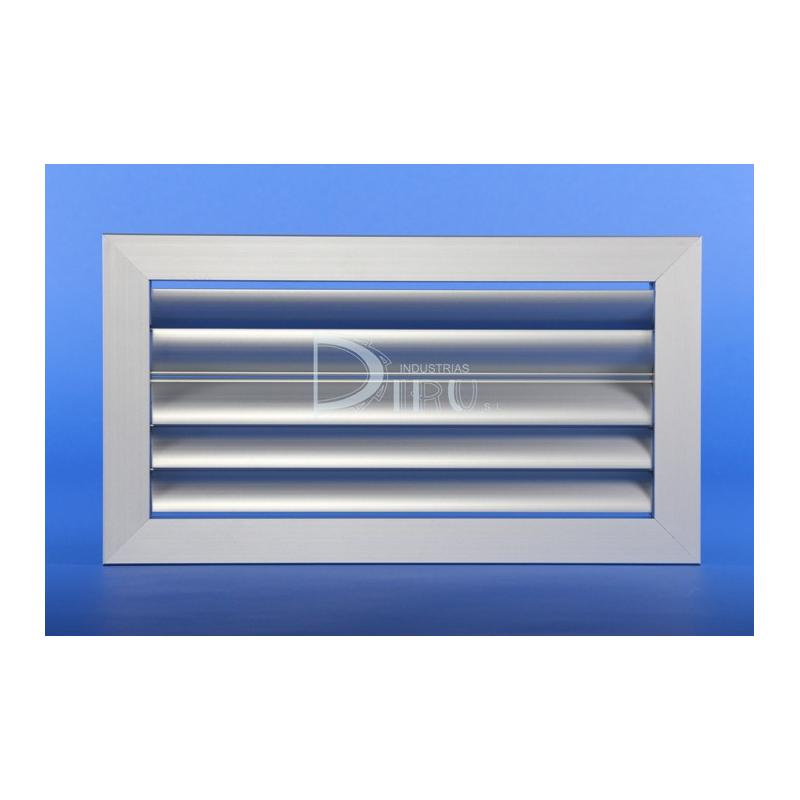

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 300 x 450 COLOR BLANCO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: BLANCO
Alto H (mm): 300
Largo L (mm): 450
Alto x Largo (mm): 300 x 450
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 334 x 484
Nº Marco x Medida de Marco Instalacion H y L: 2 x 300 mm y 2 x 450 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,7
100 M3/H PRESION EFECTIVA MM.C.A: 0,03
100 M3/H ALCANCE METROS: 1
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,3
200 M3/H PRESION EFECTIVA MM.C.A: 0,1
200 M3/H ALCANCE METROS: 1,9
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 2
300 M3/H PRESION EFECTIVA MM.C.A: 0,23
300 M3/H ALCANCE METROS: 2,9
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,6
400 M3/H PRESION EFECTIVA MM.C.A: 0,41
400 M3/H ALCANCE METROS: 3,8
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 3,3
500 M3/H PRESION EFECTIVA MM.C.A: 0,64
500 M3/H ALCANCE METROS: 4,8
500 M3/H POTENCIA SONORA DB: 16
600 M3/H VELOCIDAD EFECTIVA M/S: 3,9
600 M3/H PRESION EFECTIVA MM.C.A: 0,92
600 M3/H ALCANCE METROS: 5,7
600 M3/H POTENCIA SONORA DB: 19
700 M3/H VELOCIDAD EFECTIVA M/S: 4,6
700 M3/H PRESION EFECTIVA MM.C.A: 1,25
700 M3/H ALCANCE METROS: 6,7
700 M3/H POTENCIA SONORA DB: 21
800 M3/H VELOCIDAD EFECTIVA M/S: 5,2
800 M3/H PRESION EFECTIVA MM.C.A: 1,63
800 M3/H ALCANCE METROS: 7,6
800 M3/H POTENCIA SONORA DB: 23
900 M3/H VELOCIDAD EFECTIVA M/S: 5,9
900 M3/H PRESION EFECTIVA MM.C.A: 2,07
900 M3/H ALCANCE METROS: 8,6
900 M3/H POTENCIA SONORA DB: 24
1000 M3/H VELOCIDAD EFECTIVA M/S: 6,5
1000 M3/H PRESION EFECTIVA MM.C.A: 2,55
1000 M3/H ALCANCE METROS: 9,5
1000 M3/H POTENCIA SONORA DB: 26
Hueco Instalación Alto H x Largo L Total (mm): 308 x 458
1100 M3/H VELOCIDAD EFECTIVA M/S: 7,2
1100 M3/H ALCANCE METROS: 10,5
1100 M3/H POTENCIA SONORA DB: 28
1100 M3/H PRESION EFECTIVA MM.C.A: 3,137
1200 M3/H VELOCIDAD EFECTIVA M/S: 7,9
1200 M3/H ALCANCE METROS: 11,4
1200 M3/H POTENCIA SONORA DB: 30
1200 M3/H PRESION EFECTIVA MM.C.A: 3,607
1300 M3/H VELOCIDAD EFECTIVA M/S: 8,7
1300 M3/H ALCANCE METROS: 12,4
1300 M3/H POTENCIA SONORA DB: 31
1300 M3/H PRESION EFECTIVA MM.C.A: 4,148
1400 M3/H VELOCIDAD EFECTIVA M/S: 9,5
1400 M3/H ALCANCE METROS: 13,3
1400 M3/H POTENCIA SONORA DB: 33
1400 M3/H PRESION EFECTIVA MM.C.A: 4,77
1500 M3/H VELOCIDAD EFECTIVA M/S: 9,8
1500 M3/H ALCANCE METROS: 14,3
1500 M3/H POTENCIA SONORA DB: 32
1500 M3/H PRESION EFECTIVA MM.C.A: 5,74
