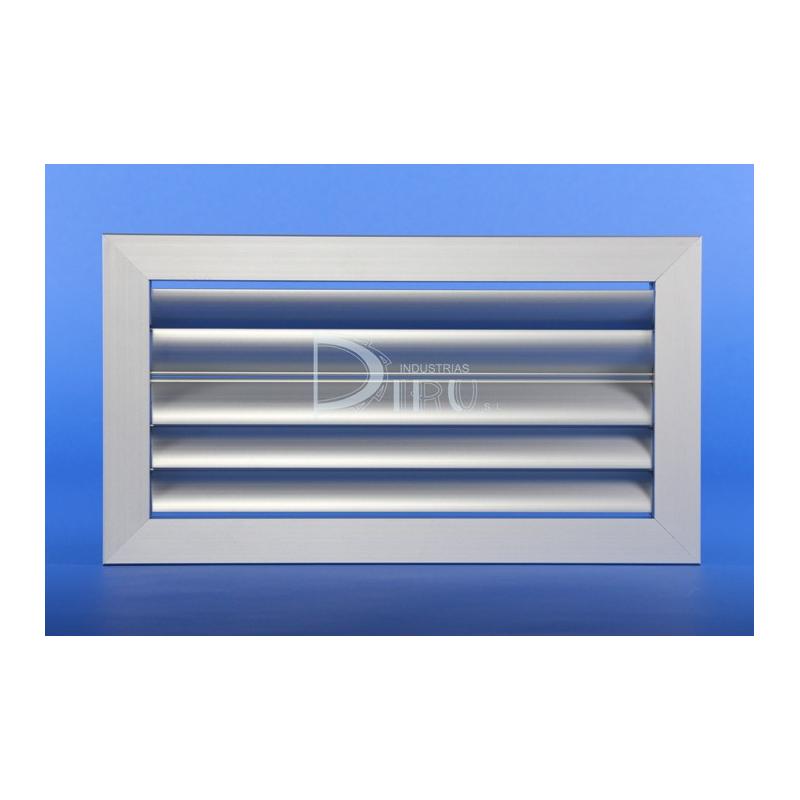

REJILLA DE LAMAS CURVAS HORIZONTALES EN DOS DIRECCIONES CH2 300 x 500 COLOR BLANCO

Marca DIRU (Fabricado en España)

MODELO CH2: Lamas curvas móviles horizontales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

Descripción
Detalles del producto

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales e independientes en dos direcciones, montadas sobre un perfil de nylon. El acabado estandar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Profundidad (mm): 34
Color: BLANCO
Alto H (mm): 300
Largo L (mm): 500
Alto x Largo (mm): 300 x 500
Accesorios: NO INCLUIDOS
Tipo de Perfil: PERFIL NORMAL
Alto H x Largo L Total (mm): 334 x 534
Nº Marco x Medida de Marco Instalacion H y L: 2 x 300 mm y 2 x 500 mm
Tipo de Rejilla: LAMAS CURVAS HORIZONTALES EN DOS DIRECCIÓNES
100 M3/H VELOCIDAD EFECTIVA M/S: 0,6
100 M3/H PRESION EFECTIVA MM.C.A: 0,02
100 M3/H ALCANCE METROS: 0,9
100 M3/H POTENCIA SONORA DB: inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S: 1,2
200 M3/H PRESION EFECTIVA MM.C.A: 0,08
200 M3/H ALCANCE METROS: 1,8
200 M3/H POTENCIA SONORA DB: inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S: 1,8
300 M3/H PRESION EFECTIVA MM.C.A: 0,18
300 M3/H ALCANCE METROS: 2,7
300 M3/H POTENCIA SONORA DB: inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S: 2,3
400 M3/H PRESION EFECTIVA MM.C.A: 0,33
400 M3/H ALCANCE METROS: 3,6
400 M3/H POTENCIA SONORA DB: inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S: 2,9
500 M3/H PRESION EFECTIVA MM.C.A: 0,51
500 M3/H ALCANCE METROS: 4,5
500 M3/H POTENCIA SONORA DB: inferior a 15 db
600 M3/H VELOCIDAD EFECTIVA M/S: 3,5
600 M3/H PRESION EFECTIVA MM.C.A: 0,74
600 M3/H ALCANCE METROS: 5,4
600 M3/H POTENCIA SONORA DB: 18
700 M3/H VELOCIDAD EFECTIVA M/S: 4,1
700 M3/H PRESION EFECTIVA MM.C.A: 1
700 M3/H ALCANCE METROS: 6,3
700 M3/H POTENCIA SONORA DB: 20
800 M3/H VELOCIDAD EFECTIVA M/S: 4,7
800 M3/H PRESION EFECTIVA MM.C.A: 1,31
800 M3/H ALCANCE METROS: 7,2
800 M3/H POTENCIA SONORA DB: 22
900 M3/H VELOCIDAD EFECTIVA M/S: 5,3
900 M3/H PRESION EFECTIVA MM.C.A: 1,66
900 M3/H ALCANCE METROS: 8,1
900 M3/H POTENCIA SONORA DB: 23
1000 M3/H VELOCIDAD EFECTIVA M/S: 5,9
1000 M3/H PRESION EFECTIVA MM.C.A: 2,05
1000 M3/H ALCANCE METROS: 9
1000 M3/H POTENCIA SONORA DB: 25
Hueco Instalación Alto H x Largo L Total (mm): 308 x 508
1100 M3/H VELOCIDAD EFECTIVA M/S: 6,4
1100 M3/H ALCANCE METROS: 9,9
1100 M3/H POTENCIA SONORA DB: 27
1100 M3/H PRESION EFECTIVA MM.C.A: 2,522
1200 M3/H VELOCIDAD EFECTIVA M/S: 7,1
1200 M3/H ALCANCE METROS: 10,8
1200 M3/H POTENCIA SONORA DB: 29
1200 M3/H PRESION EFECTIVA MM.C.A: 2,9
1300 M3/H VELOCIDAD EFECTIVA M/S: 7,8
1300 M3/H ALCANCE METROS: 11,7
1300 M3/H POTENCIA SONORA DB: 30
1300 M3/H PRESION EFECTIVA MM.C.A: 3,335
1400 M3/H VELOCIDAD EFECTIVA M/S: 8,6
1400 M3/H ALCANCE METROS: 12,6
1400 M3/H POTENCIA SONORA DB: 31
1400 M3/H PRESION EFECTIVA MM.C.A: 3,835
1500 M3/H VELOCIDAD EFECTIVA M/S: 8,8
1500 M3/H ALCANCE METROS: 13,5
1500 M3/H POTENCIA SONORA DB: 31
1500 M3/H PRESION EFECTIVA MM.C.A: 4,61
