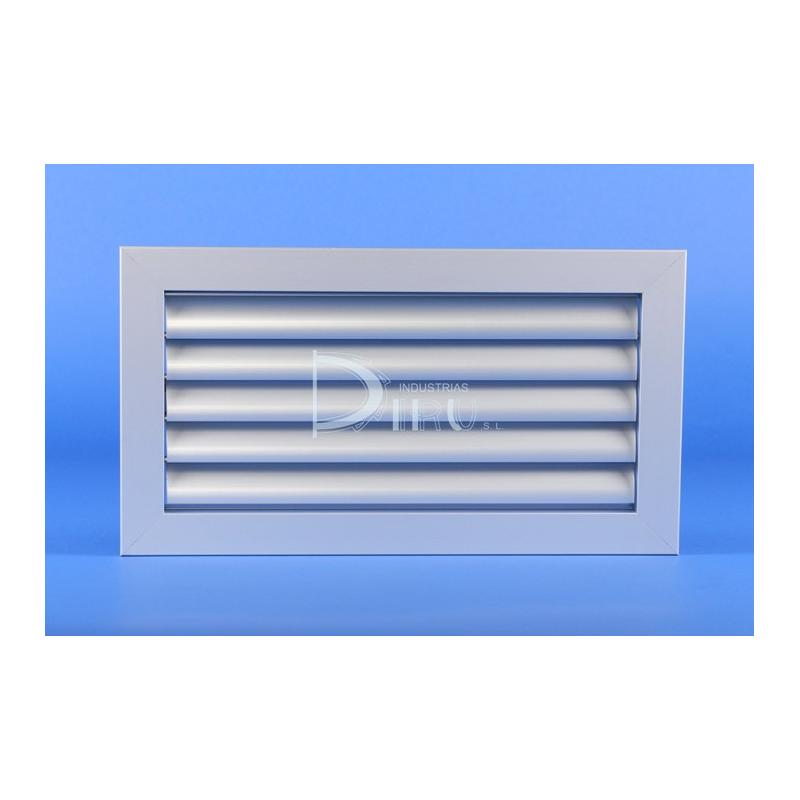

REJILLA DE LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN CH1 + M 300 x 450 COLOR ALUMINIO + MARCOS MONTAJE

MODELO CH1+ M: Lamas curvas móviles, horizontales e independientes. Se utilizan para impulsión cuando no es necesario regular el caudal de aire.

23,23 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles horizontales independientes en una dirección, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

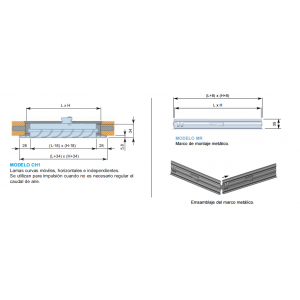

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
300
Largo L (mm)
450
Alto x Largo (mm)
300 x 450
Accesorios
MARCOS DE MONTAJE
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
334 x 484
Nº Marco x Medida de Marco Instalacion H y L
2 x 300 mm y 2 x 450 mm
Tipo de Rejilla
LAMAS CURVAS HORIZONTALES EN UNA DIRECCIÓN
100 M3/H VELOCIDAD EFECTIVA M/S
0,7
100 M3/H PRESION EFECTIVA MM.C.A
0,03
100 M3/H ALCANCE METROS
1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,3
200 M3/H PRESION EFECTIVA MM.C.A
0,1
200 M3/H ALCANCE METROS
1,9
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
2
300 M3/H PRESION EFECTIVA MM.C.A
0,23
300 M3/H ALCANCE METROS
2,9
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
2,6
400 M3/H PRESION EFECTIVA MM.C.A
0,41
400 M3/H ALCANCE METROS
3,8
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
3,3
500 M3/H PRESION EFECTIVA MM.C.A
0,64
500 M3/H ALCANCE METROS
4,8
500 M3/H POTENCIA SONORA DB
16
600 M3/H VELOCIDAD EFECTIVA M/S
3,9
600 M3/H PRESION EFECTIVA MM.C.A
0,92
600 M3/H ALCANCE METROS
5,7
600 M3/H POTENCIA SONORA DB
19
700 M3/H VELOCIDAD EFECTIVA M/S
4,6
700 M3/H PRESION EFECTIVA MM.C.A
1,25
700 M3/H ALCANCE METROS
6,7
700 M3/H POTENCIA SONORA DB
21
800 M3/H VELOCIDAD EFECTIVA M/S
5,2
800 M3/H PRESION EFECTIVA MM.C.A
1,63
800 M3/H ALCANCE METROS
7,6
800 M3/H POTENCIA SONORA DB
23
900 M3/H VELOCIDAD EFECTIVA M/S
5,9
900 M3/H PRESION EFECTIVA MM.C.A
2,07
900 M3/H ALCANCE METROS
8,6
900 M3/H POTENCIA SONORA DB
24
1000 M3/H VELOCIDAD EFECTIVA M/S
6,5
1000 M3/H PRESION EFECTIVA MM.C.A
2,55
1000 M3/H ALCANCE METROS
9,5
1000 M3/H POTENCIA SONORA DB
26
Hueco Instalación Alto H x Largo L Total (mm)
308 x 458
1100 M3/H VELOCIDAD EFECTIVA M/S
7,2
1100 M3/H ALCANCE METROS
10,5
1100 M3/H POTENCIA SONORA DB
28
1100 M3/H PRESION EFECTIVA MM.C.A
3,137
1200 M3/H VELOCIDAD EFECTIVA M/S
7,9
1200 M3/H ALCANCE METROS
11,4
1200 M3/H POTENCIA SONORA DB
30
1200 M3/H PRESION EFECTIVA MM.C.A
3,607
1300 M3/H VELOCIDAD EFECTIVA M/S
8,7
1300 M3/H ALCANCE METROS
12,4
1300 M3/H POTENCIA SONORA DB
31
1300 M3/H PRESION EFECTIVA MM.C.A
4,148
1400 M3/H VELOCIDAD EFECTIVA M/S
9,5
1400 M3/H ALCANCE METROS
13,3
1400 M3/H POTENCIA SONORA DB
33
1400 M3/H PRESION EFECTIVA MM.C.A
4,77
1500 M3/H VELOCIDAD EFECTIVA M/S
9,8
1500 M3/H ALCANCE METROS
14,3
1500 M3/H POTENCIA SONORA DB
32
1500 M3/H PRESION EFECTIVA MM.C.A
5,74
