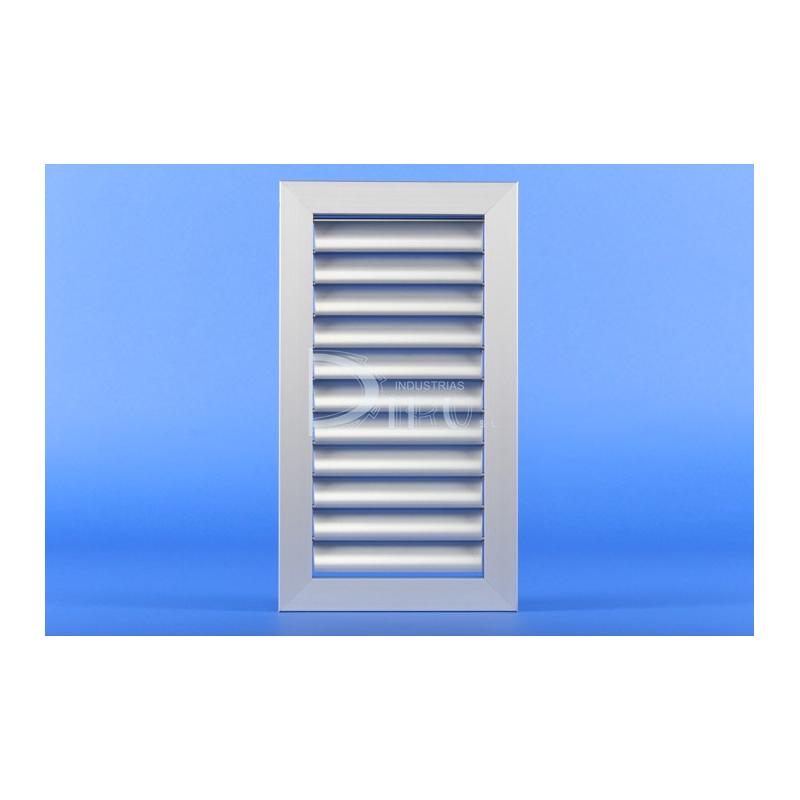

REJILLA DE LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN CV1 150 x 350 COLOR ALUMINIO

MODELO CV1: Lamas curvas móviles verticales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

15,59 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles verticales independientes en una dirección, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
150
Largo L (mm)
350
Alto x Largo (mm)
150 x 350
Accesorios
NO INCLUIDOS
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
184 x 384
Nº Marco x Medida de Marco Instalacion H y L
2 x 150 mm y 2 x 350 mm
Tipo de Rejilla
LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN
100 M3/H VELOCIDAD EFECTIVA M/S
1,8
100 M3/H PRESION EFECTIVA MM.C.A
0,2
100 M3/H ALCANCE METROS
1,6
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
3,6
200 M3/H PRESION EFECTIVA MM.C.A
0,79
200 M3/H ALCANCE METROS
3,2
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
5,4
300 M3/H PRESION EFECTIVA MM.C.A
1,77
300 M3/H ALCANCE METROS
4,7
300 M3/H POTENCIA SONORA DB
16
400 M3/H VELOCIDAD EFECTIVA M/S
7,2
400 M3/H PRESION EFECTIVA MM.C.A
3,15
400 M3/H ALCANCE METROS
6,3
400 M3/H POTENCIA SONORA DB
20
500 M3/H VELOCIDAD EFECTIVA M/S
9,1
500 M3/H PRESION EFECTIVA MM.C.A
4,92
500 M3/H ALCANCE METROS
7,9
500 M3/H POTENCIA SONORA DB
23
600 M3/H VELOCIDAD EFECTIVA M/S
10,9
600 M3/H PRESION EFECTIVA MM.C.A
7,08
600 M3/H ALCANCE METROS
9,5
600 M3/H POTENCIA SONORA DB
26
700 M3/H VELOCIDAD EFECTIVA M/S
12,7
700 M3/H PRESION EFECTIVA MM.C.A
9,64
700 M3/H ALCANCE METROS
11,1
700 M3/H POTENCIA SONORA DB
28
800 M3/H VELOCIDAD EFECTIVA M/S
14,5
800 M3/H PRESION EFECTIVA MM.C.A
12,59
800 M3/H ALCANCE METROS
12,6
800 M3/H POTENCIA SONORA DB
30
900 M3/H VELOCIDAD EFECTIVA M/S
16,3
900 M3/H PRESION EFECTIVA MM.C.A
15,93
900 M3/H ALCANCE METROS
14,2
900 M3/H POTENCIA SONORA DB
32
1000 M3/H VELOCIDAD EFECTIVA M/S
18,1
1000 M3/H PRESION EFECTIVA MM.C.A
19,67
1000 M3/H ALCANCE METROS
15,8
1000 M3/H POTENCIA SONORA DB
33
Hueco Instalación Alto H x Largo L Total (mm)
158 x 358
1100 M3/H VELOCIDAD EFECTIVA M/S
19,9
1100 M3/H ALCANCE METROS
17,4
1100 M3/H POTENCIA SONORA DB
34
1100 M3/H PRESION EFECTIVA MM.C.A
24,194
