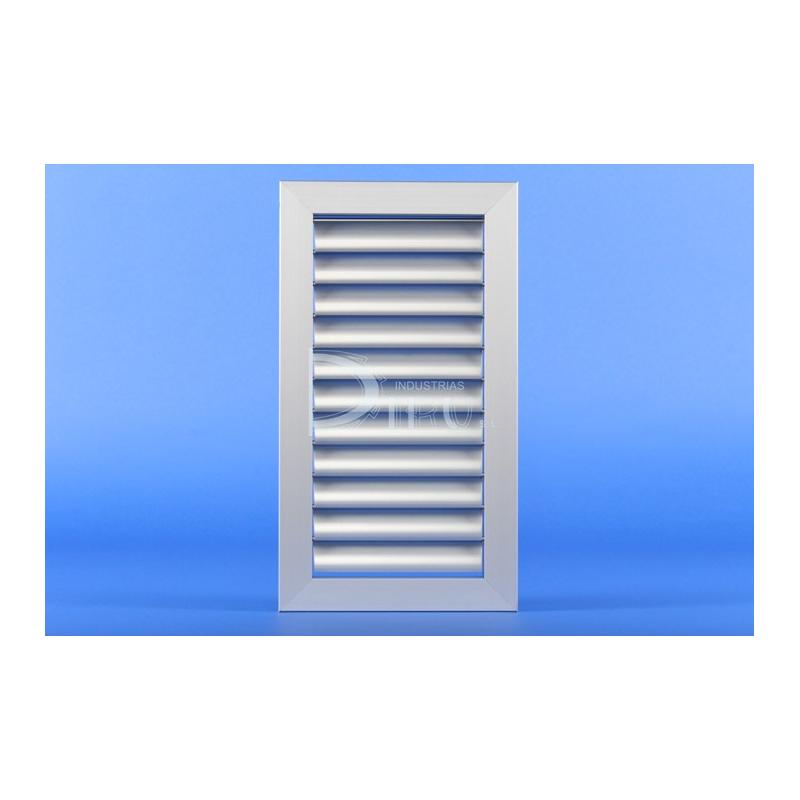

REJILLA DE LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN CV1 + M 250 x 500 COLOR ALUMINIO + MARCOS MONTAJE

MODELO CV1 + M: Lamas curvas móviles verticales e independientes. Se utiliza para impulsión cuando no es necesario regular el caudal de aire.

27,36 €
Cantidad

Descripción

CARACTERISTICAS: Fabricada en perfil de aluminio extruido. Lamas curvas móviles verticales independientes en una dirección, montadas sobre un perfil de nylon. El acabado estándar es anodizado en su color, bajo pedido puede suministrarse con diferentes acabados.

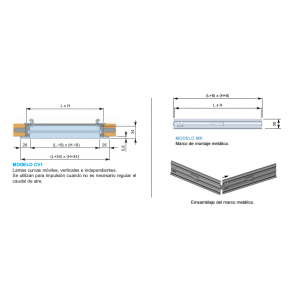

FORMA DE MONTAJE: Pueden montarse utilizando el marco de montaje metálico DIRU con dispositivo de fijación oculta, clip sujección o bien sobre marco de madera u otros soportes mediante tornillos.

ACCESORIOS: Regulación de lamas opuestas. Marco metálico.

APLICACIONES: Estas rejillas son de instalación para techo.

Detalles del producto

Ficha técnica

Color
ALUMINIO
Alto H (mm)
250
Largo L (mm)
500
Alto x Largo (mm)
250 x 500
Accesorios
MARCOS DE MONTAJE
Profundidad (mm)
34
Tipo de Perfil
PERFIL NORMAL
Alto H x Largo L Total (mm)
284 x 534
Nº Marco x Medida de Marco Instalacion H y L
2 x 250 mm y 2 x 500 mm
Tipo de Rejilla
LAMAS CURVAS VERTICALES EN UNA DIRECCIÓN
100 M3/H VELOCIDAD EFECTIVA M/S
0,7
100 M3/H PRESION EFECTIVA MM.C.A
0,03
100 M3/H ALCANCE METROS
1,1
100 M3/H POTENCIA SONORA DB
inferior a 15 db
200 M3/H VELOCIDAD EFECTIVA M/S
1,4
200 M3/H PRESION EFECTIVA MM.C.A
0,12
200 M3/H ALCANCE METROS
2,2
200 M3/H POTENCIA SONORA DB
inferior a 15 db
300 M3/H VELOCIDAD EFECTIVA M/S
2,1
300 M3/H PRESION EFECTIVA MM.C.A
0,27
300 M3/H ALCANCE METROS
3,2
300 M3/H POTENCIA SONORA DB
inferior a 15 db
400 M3/H VELOCIDAD EFECTIVA M/S
2,8
400 M3/H PRESION EFECTIVA MM.C.A
0,48
400 M3/H ALCANCE METROS
4,3
400 M3/H POTENCIA SONORA DB
inferior a 15 db
500 M3/H VELOCIDAD EFECTIVA M/S
3,6
500 M3/H PRESION EFECTIVA MM.C.A
0,76
500 M3/H ALCANCE METROS
5,4
500 M3/H POTENCIA SONORA DB
17
600 M3/H VELOCIDAD EFECTIVA M/S
4,3
600 M3/H PRESION EFECTIVA MM.C.A
1,09
600 M3/H ALCANCE METROS
6,5
600 M3/H POTENCIA SONORA DB
19
700 M3/H VELOCIDAD EFECTIVA M/S
5
700 M3/H PRESION EFECTIVA MM.C.A
1,48
700 M3/H ALCANCE METROS
7,6
700 M3/H POTENCIA SONORA DB
21
800 M3/H VELOCIDAD EFECTIVA M/S
5,7
800 M3/H PRESION EFECTIVA MM.C.A
1,94
800 M3/H ALCANCE METROS
8,6
800 M3/H POTENCIA SONORA DB
23
900 M3/H VELOCIDAD EFECTIVA M/S
6,4
900 M3/H PRESION EFECTIVA MM.C.A
2,45
900 M3/H ALCANCE METROS
9,7
900 M3/H POTENCIA SONORA DB
25
1000 M3/H VELOCIDAD EFECTIVA M/S
7,1
1000 M3/H PRESION EFECTIVA MM.C.A
3,03
1000 M3/H ALCANCE METROS
10,8
1000 M3/H POTENCIA SONORA DB
27
Hueco Instalación Alto H x Largo L Total (mm)
258 x 508
1100 M3/H VELOCIDAD EFECTIVA M/S
7,8
1100 M3/H ALCANCE METROS
11,9
1100 M3/H POTENCIA SONORA DB
29
1100 M3/H PRESION EFECTIVA MM.C.A
3,727
1200 M3/H VELOCIDAD EFECTIVA M/S
8,6
1200 M3/H ALCANCE METROS
13
1200 M3/H POTENCIA SONORA DB
31
1200 M3/H PRESION EFECTIVA MM.C.A
4,286
1300 M3/H VELOCIDAD EFECTIVA M/S
9,5
1300 M3/H ALCANCE METROS
14
1300 M3/H POTENCIA SONORA DB
32
1300 M3/H PRESION EFECTIVA MM.C.A
4,929
1400 M3/H VELOCIDAD EFECTIVA M/S
10,4
1400 M3/H ALCANCE METROS
15,1
1400 M3/H POTENCIA SONORA DB
34
1400 M3/H PRESION EFECTIVA MM.C.A
5,668
1500 M3/H VELOCIDAD EFECTIVA M/S
10,7
1500 M3/H ALCANCE METROS
16,2
1500 M3/H POTENCIA SONORA DB
33
1500 M3/H PRESION EFECTIVA MM.C.A
6,81
